本發明涉及放療，具體提供了一種放療用柔性手臂托架。

背景技術：

1、放療過程需要對患者軀體和四肢進行固定，用于防止患者在放療過程中姿態變化而導致靶區位置偏移。在對患者軀體和四肢進行固定時，醫院會測量患者體型參數，并根據患者的體型參數制定用于固定患者的模具，在放療時通過模具固定患者的軀干和四肢。而在對患者某些部位進行放療時，手臂不能束縛在胸前，此時需要患者將手臂舉過頭頂。例如，針對乳腺癌進行放療時，為使胸壁展平，減少皮膚皺褶和乳房組織的重疊，從而更精準地照射目標區域。這種情況下會使患者的手臂上舉，并通過手臂托架從下側支撐患者的手臂。在放療過程中，患者的手臂懸空時難以保持姿勢不變，當患者手臂姿態變化后，胸部皮膚會受到拉伸而位移，因此需要通過手臂托架支撐患者的手臂，使患者手臂的位置姿態能保持不變。

2、由于不同患者的體型不同，手臂被固定時的姿態位置也不相同。例如，在患者肩寬較寬時，則手臂托架需要的寬度也就需要更寬?，F(xiàn)有手臂托架通常包括托墊、支撐桿和底座，支撐桿頂端與托墊連接，托墊用于托放患者手臂，其中底座上設置有若干用于插入支撐桿的插孔，支撐桿底端插入一個插孔內，使支撐桿的位置得到固定。將支撐桿插入不同的插孔內，可以改變托墊的位置，使拖墊的位置與患者的手臂位置適配。同時，支撐桿采用伸縮桿，使支撐桿的長度可以調節，通過調節支撐桿的長度來改變托墊的高度，使拖墊的高度與患者的手臂位置適配。

3、然而，現有手臂托架在調節位置時需要患者先躺臥在檢查床上，操作人員根據患者的躺臥后的手臂位置調節支撐桿的位置和長度，使患者的手臂得到固定。在每次對患者進行檢查時，都需要根據患者的體型對手臂托架的位置進行調節，調節手臂托架花費大量時間，導致放療檢查效率低。

技術實現思路

1、本發明提供一種放療用柔性手臂托架，用于解決調節手臂托架時間長而導致放療效率低的問題。

2、本發明的技術方案如下：

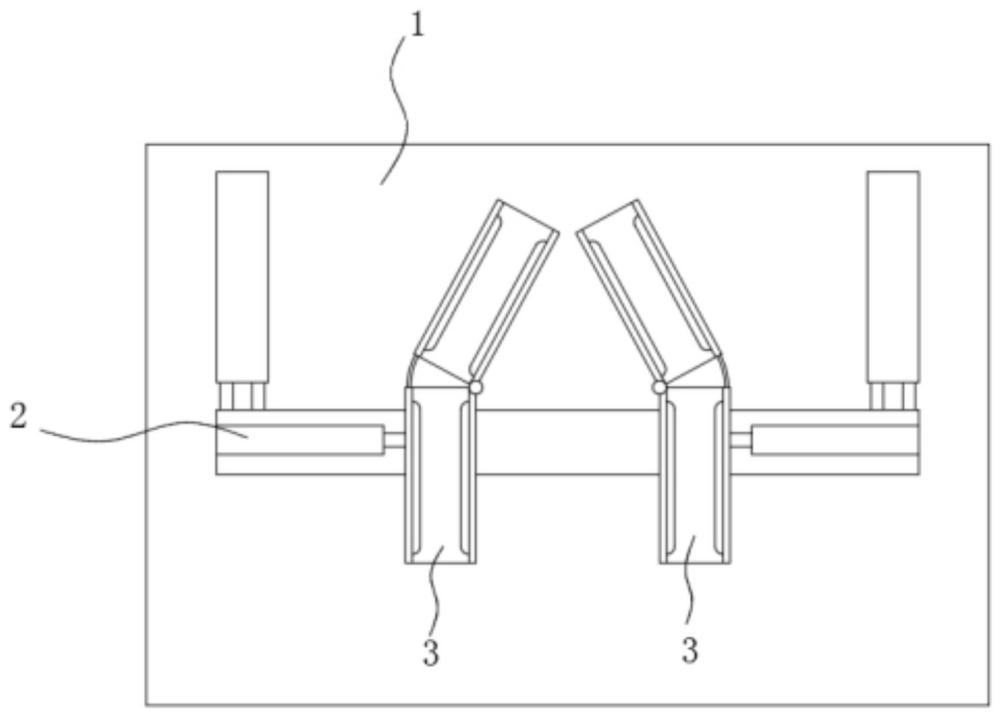

3、一種放療用柔性手臂托架，包括底座、托墊和支撐組件，所述托墊設置于支撐組件頂部，所述支撐組件包括三軸移動模組、控制器和驅動機構，所述三軸移動模組設置于底座頂部，所述托墊與三軸移動模組連接，所述驅動機構與三軸移動模組可傳動連接，三軸移動模組用于移動托墊的空間位置，所述控制器與驅動機構電連接，控制器根據體型參數控制驅動機構，使驅動機構驅動三軸模組移動托墊來調節托墊的位置。

4、在本方案中，控制器可以根據患者的體型參數控制三軸移動模組，使三軸移動模組調節改變托墊的位置，使托墊的位置移動至適合固定手臂的位置，不需要操作人員手動調節托墊的位置，可以快速地完成對托墊位置的調節，減少調節托墊位置的時間，從而提高檢查效率。

5、優選的，所述三軸移動模組為氣缸組成的模組，所述驅動機構用于向三軸移動模組供氣。

6、在本方案中，氣缸可以通過充氣的方式使氣缸伸長，可以達到精簡結構、減小體積的效果。

7、優選的，所述驅動機構包括氣泵和進氣管，所述氣泵與進氣管連接，所述進氣管與氣缸連接，所述氣泵通過進氣管向各氣缸供氣，所述進氣管設置有截止閥。

8、在本方案中，氣泵通過進氣管向氣缸供氣使氣缸伸長，在氣缸伸長適合支撐患者手臂的位置后，通過截止閥截?cái)噙M(jìn)氣管，從而使氣缸保持在固定的長度，從而使托墊的位置保持不變，使患者的手臂位置穩定不變。

9、氣缸充氣后的行程精準度差難以控制，導致托墊的位置不準確，為解決該技術問題，所述氣缸包括伸縮桿和缸體，所述驅動機構還包括限位索，所述限位索的一端與伸縮桿連接，所述限位索用于限制所述氣缸的行程。

10、在本方案中，設置限位索來限制氣缸的行程，即可控制每次氣缸的伸長量，確保氣缸每次的伸長量準確可靠，使托墊能停留在準確的位置上，提高托墊的精度。

11、優選的，所述限位索上套設有線管，所述限位索可滑動地穿過線管，所述線管的一端與氣缸的缸體固定連接，所述線管的另一端固定于底座，所述底座上設置有用于調節限位索的調節組件，所述調節組件用于調節限位索的長度，從而控制氣缸的行程。

12、在本方案中，設置調節組件來控制調節索，并將調節組件設置于底座，可以便于操作人員對調節索進行控制。

13、在患者手臂舉過頭頂時，為便于患者手臂處于舒適放松的狀態，因此患者的手臂通常是向內彎曲的，在支撐患者手臂時，需要分別對胳膊和小臂進行支撐。所以，通常情況下會設置四個用于托墊，通過四個托墊分別支撐患者的手臂。而在支撐患者手臂時，需要分別對每個托墊的位置進行調節，操作繁瑣。為此，所述托墊包括第一支撐部和第二支撐部，所述第一支撐部的一端與第二支撐部的一端鉸接，所述第一支撐部用于支撐患者胳膊，所述第二支撐部用于支撐患者小臂，所述三軸移動模組與第一支撐部連接。

14、在本方案中，用于支撐小臂的第二支撐部與用于支撐胳膊的第一支撐部鉸接連接，既可以使患者的小臂和胳膊能以彎曲的狀態固定。而第一支撐部與第二支撐部連接，在調節托墊位置時，只需要調節第一支撐部的位置，在第一支撐部位置調節后，第二支撐部的位置會跟隨第一支撐部的移動而移動。所以，本方案相當于只需要調節兩個托墊的位置，只需要為這兩個托墊設置三軸移動模組，達到精簡結構降低成本的效果。

15、在患者的手臂移動至托墊上后，為防止患者手臂在放療過程中主動離開托墊，因此操作人員還需要采用綁帶將患者的手臂固定于托墊。采用綁帶固定的方式固定，容易出現綁帶過緊或過松的問題。若綁帶過緊，則會壓迫患者手臂導致患者手臂不舒適，若綁帶過松，則患者的手臂可能在放療過程中活動。為此，所述第一支撐部和第二支撐部為橫截面為u型的框架結構，u型的框架結構的兩個內側面分別設置有壓緊氣囊，壓緊氣囊充氣后用于從側上方壓緊框架結構內的手臂。

16、在本方案中，設置壓緊氣囊壓緊患者手臂，壓緊氣囊充氣后與患者手臂的接觸面積大，不會導致患者手臂不舒適。而壓緊氣囊能持續給予患者手臂壓力，從而使患者的手臂能夠得到穩定的固定。

17、為提高第一支撐部與第二支撐部連接的穩定性。為此，所述第一支撐部和第二支撐部的一側鉸接，第一支撐部的另一側設置有套管，第二支撐部與套管對應的位置設置有柔性連接桿，柔性連接桿的端部可滑動地插入套管內。

18、在本方案中，第二支撐部的兩側都與第一支撐部連接，使第二支撐部的兩側都能夠得到支撐作用，提高了第二支撐部的穩定性。

19、為解決患者在放療過程中小臂擺動而導致肌肉活動，對放療造成影響的問題，為此，所述柔性連接桿的插入套管的一端設置有定位氣囊，定位氣囊充氣后與套管內側壁相貼，并通過摩擦力阻止柔性連接桿相對于套管移動。

20、在本方案中，在患者的手臂擺動至舒適位置后，可以通過柔性連接桿端部的定位氣囊與套管配合對第一支撐部和第二支撐部的相對位置進行固定，防止第二支撐部相對于第一支撐部擺動。

21、優選的，所述定位氣囊和壓緊氣囊相連通。

22、在本方案中，定位氣囊和壓緊氣囊連通，可以通過一根進氣管對兩個氣囊進行供氣，減少需要設置的進氣管數量，使整個手臂托架的結構更精簡。

23、本發明的有益效果：

24、本發明的支撐組件根據患者的體型參數調節托墊的位置，無需人工調節托墊位置，提高托墊位置的調節速度，操作人員可以更快速固定患者手臂，從而提高整個放療檢查的效率。
