本發明涉及反應釜，尤其涉及一種中部封套串聯可各自旋轉的熱解反應釜。

背景技術：

1、熱解反應釜是一種專門用于熱解過程的設備，廣泛應用于化工、環保和能源等領域。熱解則是指在無氧或缺氧條件下，通過高溫加熱使有機物質分解成小分子化合物的過程。這種技術可以用于廢物處理、生物質轉化和塑料回收等多種應用場景。

2、中部封套串聯可各自旋轉的熱解反應釜由兩個或多個反應室組成，且每個反應室之間通過密封裝置連接，由于各反應室沿軸向串聯排列，所以物料可以從一個反應室依次進入下一個反應室，從而逐步完成熱解過程，并且此反應釜的每個反應室都可以獨立旋轉，這雖然可以使物料在每個反應室內均能夠均勻受熱，但由于物料熱解后會產生氣態產物，并使得反應釜內部的氣壓逐漸升高，從而導致各反應室與密封裝置的連接處容易在高壓環境下出現泄漏，以此不僅會影響生產效率，還可能對環境和人員安全造成威脅。

3、基于上述情況，本發明提出一種密封效果好的中部封套串聯可各自旋轉的熱解反應釜。

技術實現思路

1、為了克服現有的中部封套串聯可各自旋轉的熱解反應釜內部的氣壓會隨著氣態產物的增多而升高，從而導致各反應室與密封裝置的連接處容易在高壓環境下出現泄露，以此不但會影響生產效率，還可能對環境和人員安全造成威脅的缺點，本發明提供一種密封效果好的中部封套串聯可各自旋轉的熱解反應釜。

2、一種中部封套串聯可各自旋轉的熱解反應釜，包括有機架、反應釜、雙軸電機、直齒輪組、封套、密封內板、螺旋架、膨脹塊、儲放筒、導流管和卡桿，機架左右兩側均轉動連接有反應釜，機架固接有雙軸電機，其中直齒輪組包括一個齒圈和一個齒輪，且齒圈與齒輪嚙合，雙軸電機左右兩側的輸出端均固接有直齒輪組中的齒輪，反應釜固接有直齒輪組中的齒圈，機架固接有封套，封套內部左右兩側均轉動連接有密封內板，密封內板與反應釜接觸配合，反應釜內部固接有螺旋架，密封內板內側固接有膨脹塊，密封內板內部固接有圓周等距分布的儲放筒，儲放筒與膨脹塊之間固接并連通有導流管，膨脹塊固接有圓周等距分布的卡桿，卡桿與密封內板滑動連接，卡桿與反應釜滑動連接。

3、進一步，其中反應釜開設有圓周等距分布的卡槽。

4、進一步，還包括有泄壓機構，泄壓機構設置于反應釜，泄壓機構包括有連接器、吸入頭、過濾器、連接管、限位環、擋板架和壓簧，吸入頭固接于反應釜，吸入頭內側固接并連通有圓周等距分布的進氣頭，吸入頭轉動連接有連接器，吸入頭與連接器之間存在空腔，機架底部左右兩側均固接有過濾器，過濾器與連接器之間固接并連通有連接管，連接管內部固接有限位環，限位環滑動連接有擋板架，擋板架與限位環之間固接有壓簧。

5、進一步，還包括有敲擊機構，敲擊機構設置于機架，敲擊機構包括有頂塊、磁性引導板、支撐架、彈片和震動塊，四個支撐架分別固接于機架左右兩側的前后兩部，支撐架滑動連接有磁性引導板，磁性引導板與支撐架之間固接有彈片，反應釜固接有圓周等距分布的頂塊，頂塊與磁性引導板擠壓配合，反應釜內部通過拉繩固接有均勻分布的震動塊，磁性引導板與震動塊磁吸配合。

6、進一步，其中頂塊設有弧面。

7、進一步，還包括有運送機構，運送機構設置于密封內板，運送機構包括有轉動架、滑塊、石棉布、安裝板、摩擦塊、摩擦輪、卷繞盤和金屬拉繩，安裝板固接于密封內板內側，安裝板轉動連接有圓周等距分布的轉動架，轉動架滑動連接有滑塊，圓周等距分布的轉動架和滑塊與密封內板之間固接有石棉布，封套內部左右兩側均固接有摩擦塊，密封內板內部轉動連接有摩擦輪，摩擦輪與摩擦塊接觸配合，摩擦輪固接有卷繞盤，圓周等距分布的滑塊之間滑動連接有金屬拉繩，金屬拉繩一端與密封內板固接，金屬拉繩另一端繞接于卷繞盤。

8、進一步，其中左右兩個摩擦塊交錯分布。

9、進一步，還包括有攪動機構，攪動機構設置于螺旋架，攪動機構包括有轉動塊和轉軸，交錯分布的轉軸均固接于螺旋架內部，轉軸轉動連接有轉動塊。

10、進一步，其中轉動塊兩側質量分布不均勻。

11、本發明具有以下優點：

12、1、本發明通過儲放筒和卡桿等部件，不但能夠逐步提升膨脹塊內部的氣壓，使其在高壓環境下仍能保持與反應釜緊貼，從而有效防止物料泄漏，還能提高反應釜與密封內板的連接效果，避免反應釜和密封內板發生相對轉動并出現泄漏，提升了此熱解反應釜的密封性。

13、2、本發明通過吸入頭和擋板架等部件，能夠在反應釜內部氣壓過大排出部分氣體，從而將反應釜內部的氣壓維持在穩定的狀態，以此有效避免因反應釜內部氣壓過高而出現的泄漏和安全問題，提升了此熱解反應釜的安全性。

14、3、本發明通過磁性引導板和頂塊等部件，能夠帶動震動塊左右來回擺動并對內部的物料進行敲擊和攪動，從而使結塊的物料破碎并均勻分散，以此使物料能夠均勻受熱并熱解，提升了此熱解反應釜的熱解效果。

15、4、本發明通過轉動架和摩擦塊等部件，能夠將兩塊密封內板上的物料向左推動并使物料繼續被左側的反應釜熱解，以此避免物料堆積在兩塊密封內板上并影響后續熱解，提升了此熱解反應釜的熱解效果和實用性。

16、5、本發明通過轉動塊和轉軸等部件，能夠對反應釜內部的物料進行攪動，從而使物料能夠均勻受熱并熱解，提升了此熱解反應釜的熱解效果。

技術特征：

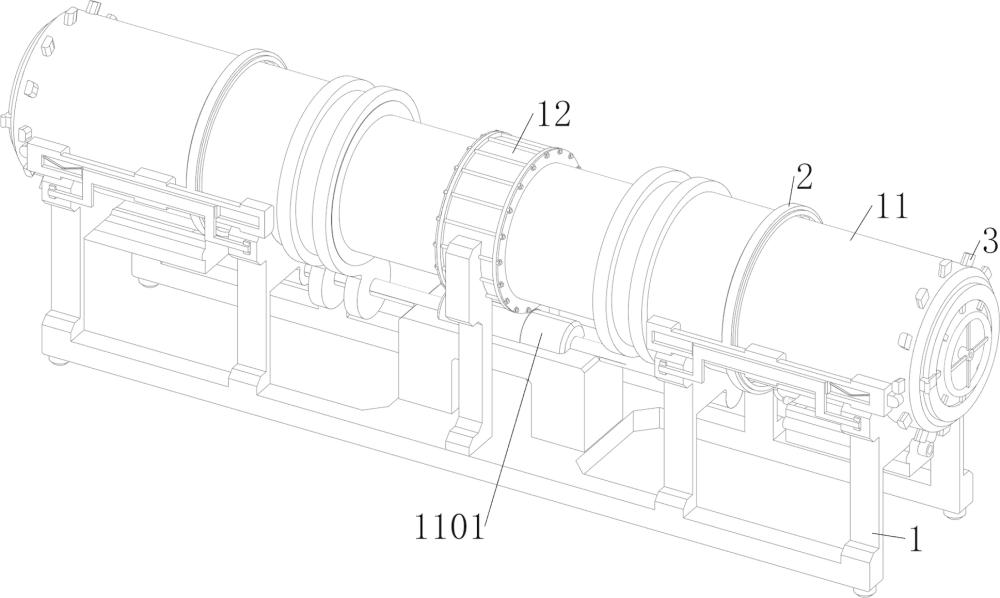

1.一種中部封套串聯可各自旋轉的熱解反應釜，包括有機架（1）、反應釜（11）、雙軸電機（1101）、直齒輪組（1102）、封套（12）、密封內板（1201）和螺旋架（13），機架（1）左右兩側均轉動連接有反應釜（11），機架（1）固接有雙軸電機（1101），其中直齒輪組（1102）包括一個齒圈和一個齒輪，且齒圈與齒輪嚙合，雙軸電機（1101）左右兩側的輸出端均固接有直齒輪組（1102）中的齒輪，反應釜（11）固接有直齒輪組（1102）中的齒圈，機架（1）固接有封套（12），封套（12）內部左右兩側均轉動連接有密封內板（1201），密封內板（1201）與反應釜（11）接觸配合，反應釜（11）內部固接有螺旋架（13），其特征在于，還包括有膨脹塊（14）、儲放筒（15）、導流管（16）和卡桿（17），密封內板（1201）內側固接有膨脹塊（14），密封內板（1201）內部固接有圓周等距分布的儲放筒（15），儲放筒（15）與膨脹塊（14）之間固接并連通有導流管（16），膨脹塊（14）固接有圓周等距分布的卡桿（17），卡桿（17）與密封內板（1201）滑動連接，卡桿（17）與反應釜（11）滑動連接。

2.根據權利要求1所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，其中反應釜（11）開設有圓周等距分布的卡槽。

3.根據權利要求2所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，還包括有泄壓機構，泄壓機構設置于反應釜（11），泄壓機構包括有連接器（2）、吸入頭（21）、過濾器（22）、連接管（23）、限位環（24）、擋板架（25）和壓簧（26），吸入頭（21）固接于反應釜（11），吸入頭（21）內側固接并連通有圓周等距分布的進氣頭，吸入頭（21）外部轉動連接有連接器（2），吸入頭（21）與連接器（2）之間存在空腔，機架（1）底部左右兩側均固接有過濾器（22），過濾器（22）與連接器（2）之間固接并連通有連接管（23），連接管（23）內部固接有限位環（24），限位環（24）滑動連接有擋板架（25），擋板架（25）與限位環（24）之間固接有壓簧（26）。

4.根據權利要求3所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，還包括有敲擊機構，敲擊機構設置于機架（1），敲擊機構包括有頂塊（3）、磁性引導板（31）、支撐架（32）、彈片（33）和震動塊（34），四個支撐架（32）分別固接于機架（1）左右兩側的前后兩部，支撐架（32）滑動連接有磁性引導板（31），磁性引導板（31）與支撐架（32）之間固接有彈片（33），反應釜（11）固接有圓周等距分布的頂塊（3），頂塊（3）與磁性引導板（31）擠壓配合，反應釜（11）內部通過拉繩固接有均勻分布的震動塊（34），磁性引導板（31）與震動塊（34）磁吸配合。

5.根據權利要求4所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，其中頂塊（3）設有弧面。

6.根據權利要求5所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，還包括有運送機構，運送機構設置于密封內板（1201），運送機構包括有轉動架（4）、滑塊（41）、石棉布（42）、安裝板（43）、摩擦塊（44）、摩擦輪（45）、卷繞盤（46）和金屬拉繩（47），安裝板（43）固接于密封內板（1201）內側，安裝板（43）轉動連接有圓周等距分布的轉動架（4），轉動架（4）滑動連接有滑塊（41），圓周等距分布的轉動架（4）和滑塊（41）與密封內板（1201）之間固接有石棉布（42），封套（12）內部左右兩側均固接有摩擦塊（44），密封內板（1201）內部轉動連接有摩擦輪（45），摩擦輪（45）與摩擦塊（44）接觸配合，摩擦輪（45）固接有卷繞盤（46），圓周等距分布的滑塊（41）之間滑動連接有金屬拉繩（47），金屬拉繩（47）一端與密封內板（1201）固接，金屬拉繩（47）另一端繞接于卷繞盤（46）。

7.根據權利要求6所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，其中左右兩個摩擦塊（44）交錯分布。

8.根據權利要求7所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，還包括有攪動機構，攪動機構設置于螺旋架（13），攪動機構包括有轉動塊（5）和轉軸（51），前后交錯分布的轉軸（51）均固接于螺旋架（13）內部，轉軸（51）外部轉動連接有轉動塊（5）。

9.根據權利要求8所述的一種中部封套串聯可各自旋轉的熱解反應釜，其特征在于，其中轉動塊（5）兩側質量分布不均勻。

技術總結
本發明公開了一種中部封套串聯可各自旋轉的熱解反應釜，涉及反應釜技術領域。本發明提供一種中部封套串聯可各自旋轉的熱解反應釜，包括有機架等，機架轉動連接有成對的反應釜，機架固接有雙軸電機，機架固接有封套，封套轉動連接有成對的密封內板，反應釜固接有螺旋架，密封內板固接有膨脹塊，密封內板固接有圓周等距分布的儲放筒，儲放筒與膨脹塊之間固接并連通有導流管，膨脹塊固接有圓周等距分布的卡桿。本發明通過儲放筒和卡桿等部件，不但能夠逐步提升膨脹塊內部的氣壓，使其在高壓環境下仍能保持與反應釜緊貼，從而有效防止物料泄漏，還能提高反應釜與密封內板的連接效果，避免反應釜和密封內板發生相對轉動并出現泄漏。

技術研發人員：李藝,肖國華,李泓希,周田,許杰,趙國棟,沈燕,張發平,田菲,江鈺,歐陽李黎,李慶龍
受保護的技術使用者：湖南奔驥環保能源科技有限責任公司
技術研發日：
技術公布日：2025/4/28
