本發明涉及熨斗領域，尤其涉及一種帶半導體冷卻裝置熨斗。

背景技術：

蒸汽電熨斗在人們的日常生活中有著廣泛應用，但是，從目前市場上見到的蒸汽電熨斗來看，它在使用過程中不易使被衣物平整定形，尤其是用較厚的布料制成的衣物更是如此。在熨燙衣物的過程中，衣服被熨斗熱壓后，通常需要用機械或吹冷風的方式來加速冷卻，這樣做的好處是使衣服更加挺括，定型更好。人們為達到理想的平整定形效果，經常采用邊熨燙邊冷卻定形的工藝操作，非常麻煩，而且不易掌握，同時在使用過程中蒸汽使衣物的濕度增大，需要反復干熨才能達到燙干燙平的效果，耗時耗電。另外，用蒸汽熨斗熨燙好的衣物不能立即放入衣柜中，而必須等衣物中的熱氣散盡后才能將衣物掛入衣柜中，頗為不便。

因此，如何對現有的蒸汽熨斗進行改進，使其克服上述缺陷是本領域技術人員亟待解決的一個問題。

技術實現要素：

針對上述現有技術的現狀，本發明所要解決的技術問題在于提供一種帶半導體冷卻裝置熨斗，具有熱燙和低溫冷壓一體的功能，使衣物挺括，定型效果好。

本發明解決上述技術問題所采用的技術方案為：

一種帶半導體冷卻裝置熨斗，包括熨斗主體，所述熨斗主體上設置有調溫旋鈕、開關按鈕組件，所述熨斗主體內設置有水箱，所述熨斗主體前端設置有加水口蓋及噴水口，所述熨斗主體后端設置有電源線，所述熨斗主體底部設置有熨板，還包括半導體冷卻裝置，所述半導體冷卻裝置包括設置在所述熨斗主體底部的半導體制冷片，所述半導體制冷片位于所述熨板后方，所述熨斗主體內設置有整流穩壓電路板，所述整流穩壓電路板的輸入端連接所述電源線，所述半導體制冷片的熱端連接有水冷散熱器，所述水冷散熱器與所述水箱相連通，所述半導體制冷片的冷端連接有用于按壓衣物的金屬板。

進一步地，所述水冷散熱器上設置有熱保護溫控器，高溫時保護半導體制冷片不會損壞。

進一步地，所述金屬板為鋁板或鋼板，導熱效果好，成本低。

進一步地，所述熨板與所述熨斗主體之間設置有隔熱板，可防止熨斗主體內溫度過高，影響熨斗主體內其他元件的使用壽命。

進一步地，所述水箱由透明材料制成，所述熨斗主體上設置有透明的水量視窗，方便觀察水箱內的水量，以便及時加水。

采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：

本發明的一種帶半導體冷卻裝置熨斗，具有熱燙和低溫冷壓一體的功能；設置有半導體冷卻裝置，使衣物挺括，定型效果好；水冷散熱器與熨斗水箱相連通，可利用水箱內的冷水為半導體制冷片散熱；且熨斗結構簡單緊湊，小巧輕便，能耗低，制冷效果好，速度快；熨燙時先用熨板高溫熨燙衣物，然后用熨斗后方的半導體冷卻裝置按壓，起到快速冷卻的效果，使衣物挺括，定型效果良好，熨斗使用方便。

附圖說明

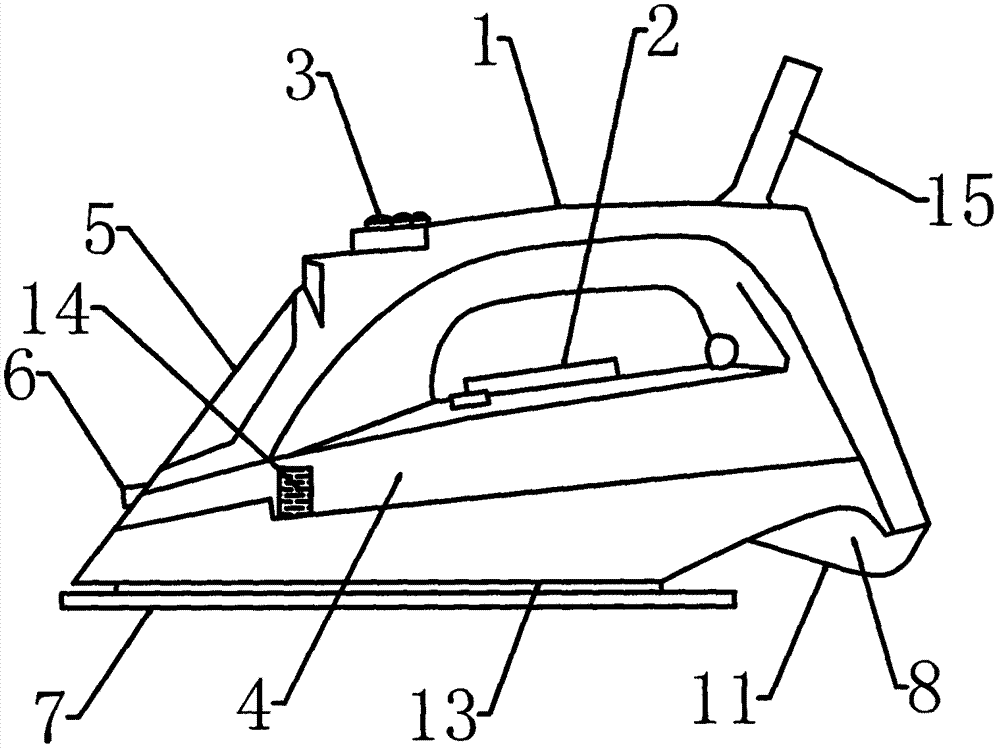

圖1為本發明的結構示意圖。

圖2為本發明帶局部剖視圖的結構示意圖。

其中，熨斗主體1，調溫旋鈕2，開關按鈕組件3，水箱4，加水口蓋5，噴水口6，熨板7，半導體制冷片8，整流穩壓電路板9，水冷散熱器10，金屬板11，熱保護溫控器12，隔熱板13，水量視窗14，電源線15。

具體實施方式

為使對本發明的結構特征及所達成的功效有更進一步的了解和認識，用以較佳的實施例及附圖配合詳細的說明，說明如下：

如圖1所示，一種帶半導體冷卻裝置熨斗，包括熨斗主體1，熨斗主體1上設置有調溫旋鈕2、開關按鈕組件3，熨斗主體1內設置有水箱4，熨斗主體1前端設置有加水口蓋5及噴水口6，熨斗主體1后端設置有電源線15，熨斗主體1底部設置有熨板7，作為本發明的改進，還包括半導體冷卻裝置，半導體冷卻裝置包括設置在熨斗主體1底部的半導體制冷片8，半導體制冷片8位于熨板7后方，熨斗主體1內設置有整流穩壓電路板9，整流穩壓電路板9的輸入端連接電源線15，輸出端連接半導體制冷片8，半導體制冷片8的熱端連接有水冷散熱器10，水冷散熱器10與水箱4相連通，半導體制冷片8的冷端連接有用于按壓衣物的金屬板11。

作為本發明更進一步的改進，水冷散熱器10上設置有熱保護溫控器12，高溫時保護半導體制冷片8不會損壞。金屬板11為鋁板或鋼板，導熱效果好，成本低。熨板7與熨斗主體1之間設置有隔熱板13，可防止熨斗主體1內溫度過高，影響熨斗主體1內其他元件的使用壽命。水箱4由透明材料制成，熨斗主體1上設置有透明的水量視窗14，方便觀察水箱4內的水量，以便及時加水。

本發明的一種帶半導體冷卻裝置熨斗，具有熱燙和低溫冷壓一體的功能；設置有半導體冷卻裝置，使衣物挺括，定型效果好；水冷散熱器10與熨斗水箱4相連通，可利用水箱4內的冷水為半導體制冷片8散熱；且熨斗結構簡單緊湊，小巧輕便，能耗低，制冷效果好，速度快；熨燙時先用熨板7高溫熨燙衣物，然后用熨斗后方的半導體冷卻裝置按壓，起到快速冷卻的效果，使衣物挺括，定型效果良好，熨斗使用方便。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的技術人員應當理解，其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行同等替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神與范圍。

技術特征：

技術總結
本發明涉及一種帶半導體冷卻裝置熨斗，包括熨斗主體，熨斗主體上設置有調溫旋鈕、開關按鈕組件，熨斗主體內設置有水箱，熨斗主體前端設置有加水口蓋及噴水口，熨斗主體后端設置有電源線，熨斗主體底部設置有熨板，還包括半導體冷卻裝置，半導體冷卻裝置包括設置在熨斗主體底部的半導體制冷片，半導體制冷片位于熨板后方，熨斗主體內設置有整流穩壓電路板，整流穩壓電路板的輸入端連接電源線，輸出端連接半導體制冷片，半導體制冷片的熱端連接有水冷散熱器，水冷散熱器與水箱相連通，半導體制冷片的冷端連接有用于按壓衣物的金屬板。本發明提供的一種帶半導體冷卻裝置熨斗，具有熱燙和低溫冷壓一體的功能，使衣物挺括，定型效果好。

技術研發人員：姚能宜
受保護的技術使用者：寧波海歌電器有限公司
技術研發日：2017.07.24
技術公布日：2017.09.29
