本技術涉及家居服面料裁剪，尤其涉及一種家居服面料裁剪設備。

背景技術：

1、家居服：指在家中休息或操持家務會客等，穿著的一種服裝，特點：是面料舒適，款式繁多，行動方便，隨著生活水平的不斷提高，人們現在慢慢把目光聚焦在如何更好的享受生活，家居服體現的是講究的生活態度，在對家居服的面料進行生產加工時，通常會通過裁剪設備對面料進行裁剪設置。

2、在使用裁剪設備對面料進行裁剪的過程中，通常是人工手動將面料平鋪在工作臺的頂部，并通過壓緊機構對面料的四角進行壓緊，再通過切割刀對面料進行裁剪，但在對面料進行平鋪的過程中，需要手動將面料進行展開，使用起來較為繁瑣，不便于將面料進行自動展開，不利于裁剪設備的使用。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種家居服面料裁剪設備，解決了上述背景技術中的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種家居服面料裁剪設備，包括工作臺，所述工作臺的一側通過第一移動機構安裝有第一l形板，所述第一l形板的一側通過第二移動機構安裝有第一電動推桿，所述第一電動推桿的輸出端固定安裝有第一推板，所述第一推板的底部固定安裝有切割刀，所述工作臺的一側通過第三移動機構安裝有第二l形板，所述第三移動機構包括固定安裝在工作臺一側的第三電機，所述第三電機的輸出端固定安裝有第一雙向螺紋桿，所述第一雙向螺紋桿的表面螺紋套設有第三移動塊，所述第三移動塊的頂部和第二l形板的底部呈固定安裝，所述工作臺的頂部開設有第三滑槽，所述第三滑槽的內壁和第三移動塊的表面相貼合，所述第二l形板的一側通過第四移動機構安裝有u形板，所述第四移動機構包括固定安裝在第二l形板一側的第四電機，所述第四電機的輸出端固定安裝有第二雙向螺紋桿，所述第二雙向螺紋桿的表面螺紋套設有第四移動塊，所述第四移動塊的一側和u形板的一側呈固定安裝，所述第二l形板的內壁開設有第四滑槽，所述第四滑槽的內壁和第四移動塊的表面相貼合，所述u形板的表面設置有壓緊機構。

4、優選的，所述第一移動機構包括固定安裝在工作臺一側的第一電機，所述第一電機的輸出端固定安裝有第一絲桿，所述第一絲桿的表面螺紋套設有第一移動塊，所述第一移動塊的一側和第一l形板的一側呈固定安裝，所述工作臺的一側開設有第一滑槽，所述第一滑槽的內壁和第一移動塊的表面相貼合。

5、優選的，所述第二移動機構包括固定安裝在第一l形板一側的第二電機，所述第二電機的輸出端固定安裝有第二絲桿，所述第二絲桿的表面螺紋套設有第二移動塊，所述第二移動塊的底部和第一電動推桿的頂部呈固定安裝，所述第一l形板的內壁開設有第二滑槽，所述第二滑槽的內壁和第二移動塊的表面相貼合。

6、優選的，所述壓緊機構包括固定安裝在u形板表面的第二電動推桿，所述第二電動推桿的輸出端固定安裝有壓板，所述u形板、第二電動推桿和壓板的數量為兩組且呈對稱設置。

7、優選的，所述第三移動塊和第二l形板的數量為兩組，且呈對稱設置。

8、與現有技術相比，本實用新型的有益效果是：

9、1、通過將面料的四角分別放置在四組u形板的內壁，通過第二電動推桿帶動四組壓板進行下降，即可通過四組壓板對面料的四個角進行壓緊，通過第四電機帶動兩組u形板進行相反移動，u形板帶動面料進行相反移動，即可將面料進行豎向展開，通過第三電機第二l形板進行相反移動，第二l形板帶動面料進行相反移動，即可將面料進行橫向展開，即可自動將面料進行自動全面展開，結構簡單，便于使用。

10、2、通過第一電機帶動切割刀進行移動，通過第一電動推桿帶動切割刀進行下降，通過第二電機帶動第二移動塊進行移動，第二移動塊帶動切割刀進行移動，即可通過切割刀對面料進行切割。

技術特征：

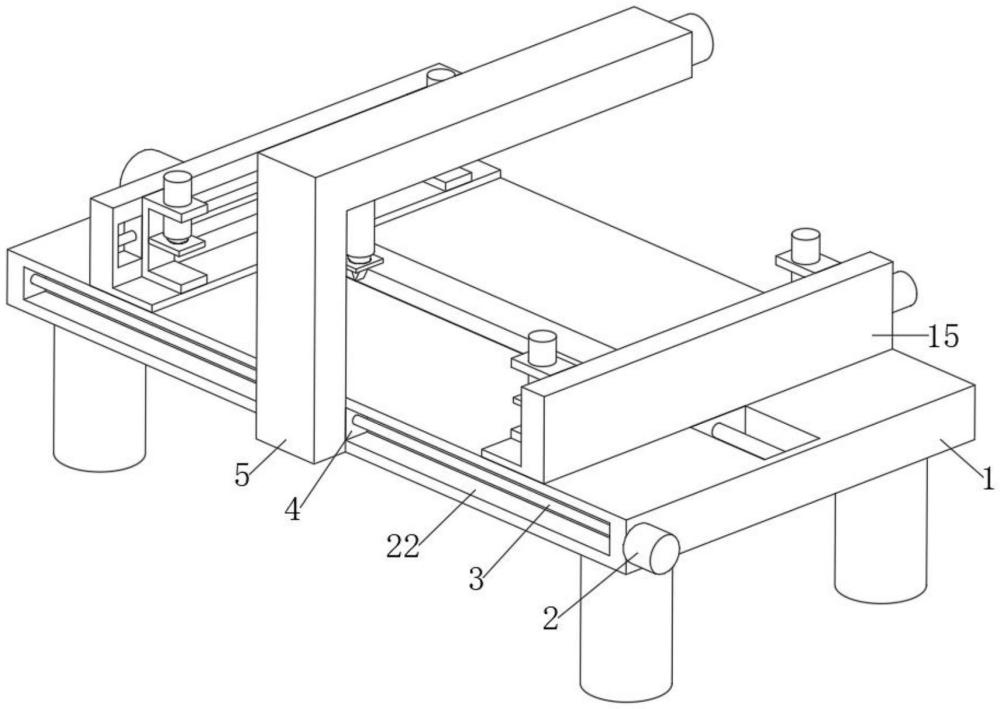

1.一種家居服面料裁剪設備，包括工作臺(1)，其特征在于，所述工作臺(1)的一側通過第一移動機構安裝有第一l形板(5)，所述第一l形板(5)的一側通過第二移動機構安裝有第一電動推桿(9)，所述第一電動推桿(9)的輸出端固定安裝有第一推板(10)，所述第一推板(10)的底部固定安裝有切割刀(11)，所述工作臺(1)的一側通過第三移動機構安裝有第二l形板(15)，所述第三移動機構包括固定安裝在工作臺(1)一側的第三電機(12)，所述第三電機(12)的輸出端固定安裝有第一雙向螺紋桿(13)，所述第一雙向螺紋桿(13)的表面螺紋套設有第三移動塊(14)，所述第三移動塊(14)的頂部和第二l形板(15)的底部呈固定安裝，所述工作臺(1)的頂部開設有第三滑槽(24)，所述第三滑槽(24)的內壁和第三移動塊(14)的表面相貼合，所述第二l形板(15)的一側通過第四移動機構安裝有u形板(19)，所述第四移動機構包括固定安裝在第二l形板(15)一側的第四電機(16)，所述第四電機(16)的輸出端固定安裝有第二雙向螺紋桿(17)，所述第二雙向螺紋桿(17)的表面螺紋套設有第四移動塊(18)，所述第四移動塊(18)的一側和u形板(19)的一側呈固定安裝，所述第二l形板(15)的內壁開設有第四滑槽(25)，所述第四滑槽(25)的內壁和第四移動塊(18)的表面相貼合，所述u形板(19)的表面設置有壓緊機構。

2.根據權利要求1所述的一種家居服面料裁剪設備，其特征在于，所述第一移動機構包括固定安裝在工作臺(1)一側的第一電機(2)，所述第一電機(2)的輸出端固定安裝有第一絲桿(3)，所述第一絲桿(3)的表面螺紋套設有第一移動塊(4)，所述第一移動塊(4)的一側和第一l形板(5)的一側呈固定安裝，所述工作臺(1)的一側開設有第一滑槽(22)，所述第一滑槽(22)的內壁和第一移動塊(4)的表面相貼合。

3.根據權利要求1所述的一種家居服面料裁剪設備，其特征在于，所述第二移動機構包括固定安裝在第一l形板(5)一側的第二電機(6)，所述第二電機(6)的輸出端固定安裝有第二絲桿(7)，所述第二絲桿(7)的表面螺紋套設有第二移動塊(8)，所述第二移動塊(8)的底部和第一電動推桿(9)的頂部呈固定安裝，所述第一l形板(5)的內壁開設有第二滑槽(23)，所述第二滑槽(23)的內壁和第二移動塊(8)的表面相貼合。

4.根據權利要求1所述的一種家居服面料裁剪設備，其特征在于，所述壓緊機構包括固定安裝在u形板(19)表面的第二電動推桿(20)，所述第二電動推桿(20)的輸出端固定安裝有壓板(21)，所述u形板(19)、第二電動推桿(20)和壓板(21)的數量為兩組且呈對稱設置。

5.根據權利要求1所述的一種家居服面料裁剪設備，其特征在于，所述第三移動塊(14)和第二l形板(15)的數量為兩組，且呈對稱設置。

技術總結
本技術公開了一種家居服面料裁剪設備，包括工作臺，所述工作臺的一側通過第一移動機構安裝有第一L形板，所述第一L形板的一側通過第二移動機構安裝有第一電動推桿，所述第一電動推桿的輸出端固定安裝有第一推板，所述第一推板的底部固定安裝有切割刀。通過將面料的四角分別放置在四組U形板的內壁，通過第二電動推桿帶動四組壓板進行下降，即可通過四組壓板對面料的四個角進行壓緊，通過第四電機帶動兩組U形板進行相反移動，U形板帶動面料進行相反移動，即可將面料進行豎向展開，通過第三電機第二L形板進行相反移動，第二L形板帶動面料進行相反移動，即可將面料進行橫向展開，即可自動將面料進行自動全面展開，結構簡單，便于使用。

技術研發人員：吳特
受保護的技術使用者：浙江羅卡芙家紡有限公司
技術研發日：20240629
技術公布日：2025/4/28
