本技術涉及電腦橫機的，特別涉及一種電腦橫機的雙針裝置。

背景技術：

1、電腦橫機是一種雙針板舌針緯編織織機，它的三角裝置猶如一組平面凸輪，織針的針腳可進入凸輪的槽道內，移動三角，迫使織針在針板的針槽內作有規律的升降運動，并通過針勾和針舌的動作，就能將紗線編織成針織物。織針在上升過程中，線圈逐步退出針勾，打開針舌，并退出針舌掛在針桿上；織針在下降過程中，針勾勾住新墊放的紗線，并將其牽拉彎曲成線圈，同時原有的線圈則脫出針勾，新線圈從舊線圈中穿過，與舊線圈串聯起來，眾多的織針織成的線圈串互相聯結形成了針織物。

2、目前，電腦橫機的針板都是采用單槽單針的方式，即一個針槽中放置一個織針組，織針組通常包括選針片、彈簧針、長針和舍針，舍針的前部一側具有擴圈片，因此就需要針槽的開設寬度應大于織針組的最大厚度，并且每相鄰兩個織針組之間通過插片相隔開，插片的設計也是具有一定尺寸限制的，這就導致兩個相鄰的織針組之間的距離受到一定的限制，因此編織出的織物組織不能做到更加致密、人體貼合度具有局限性、編織的花型不夠豐富，因此，有必要對現有的電腦橫機針板進行改進和優化。

技術實現思路

1、本實用新型實施例所要解決的技術問題在于，提供一種電腦橫機的雙針裝置，采用單槽雙針的編織方式，不僅大大縮減了雙針間距，以使編織更加緊密，且有效提高編織效率及質量。

2、為達到上述目的，本實用新型公開了一種電腦橫機的雙針裝置，包括針板、連接針腳、織針及長針腳，所述針板上沿長度方向設置有若干插槽，所述插槽的上段分別插接有隔片，以使所述插槽的上段形成第一針槽、第二針槽，所述織針、長針腳為一對并分別滑動設置于所述第一針槽、第二針槽上，所述連接針腳設置于所述插槽的下段，并與所述長針腳相嵌接；

3、其中，所述連接針腳包括連接頭、針體，所述連接頭設置于所述針體的上部，且所述連接頭的寬度大于所述針體的寬度，所述連接頭的前側設置有連接前片踵，所述長針腳的中部后側具有開槽，以使所述連接頭的連接前片踵分別與所述長針腳的開槽相嵌接。

4、更進一步地，所述針板上間隔設置有若干插片，以使任意相鄰的所述插片之間形成所述插槽。

5、更進一步地，還包括彈簧針腳，所述彈簧針腳為一對并分別設置于所述連接針腳與所述插片之間，且所述彈簧針腳的頭端前側具有彈簧前片踵，所述彈簧前片踵與所述長針腳的尾端前后相對設置。

6、更進一步地，所述若干插片的下段之間穿設有若干限位條，所述限位條分別與所述連接針腳相抵觸。

7、更進一步地，所述針體的下部前側設置有彈性片，所述彈性片與所述針板相抵觸。

8、更進一步地，所述隔片的下段朝向所述連接針腳的一側具有與所述彈性片相抵觸的抵觸部，所述抵觸部的高度低于所述隔片的高度。

9、相比于現有技術，本實用新型的有益效果在于：

10、（1）本實用新型采用單槽雙針的設計，并且連接針腳的連接頭的寬度大于針體的寬度，不僅能夠使連接頭分別與兩根長針腳之間嵌接，同時針體與插片之間能夠容納雙彈簧針腳，從而節省連接針體與彈簧針腳的占用空間，以此大大縮小了雙針之間的間距，使得編織更加緊密。（2）本實用新型中連接針腳的連接頭的寬度與插槽的寬度相同，以此能夠避免連接針腳在插槽發生左右晃動，并且插片之間設置若干限位條能夠限制連接針腳發生上下晃動，大大提高連接針腳工作的穩定性。

技術特征：

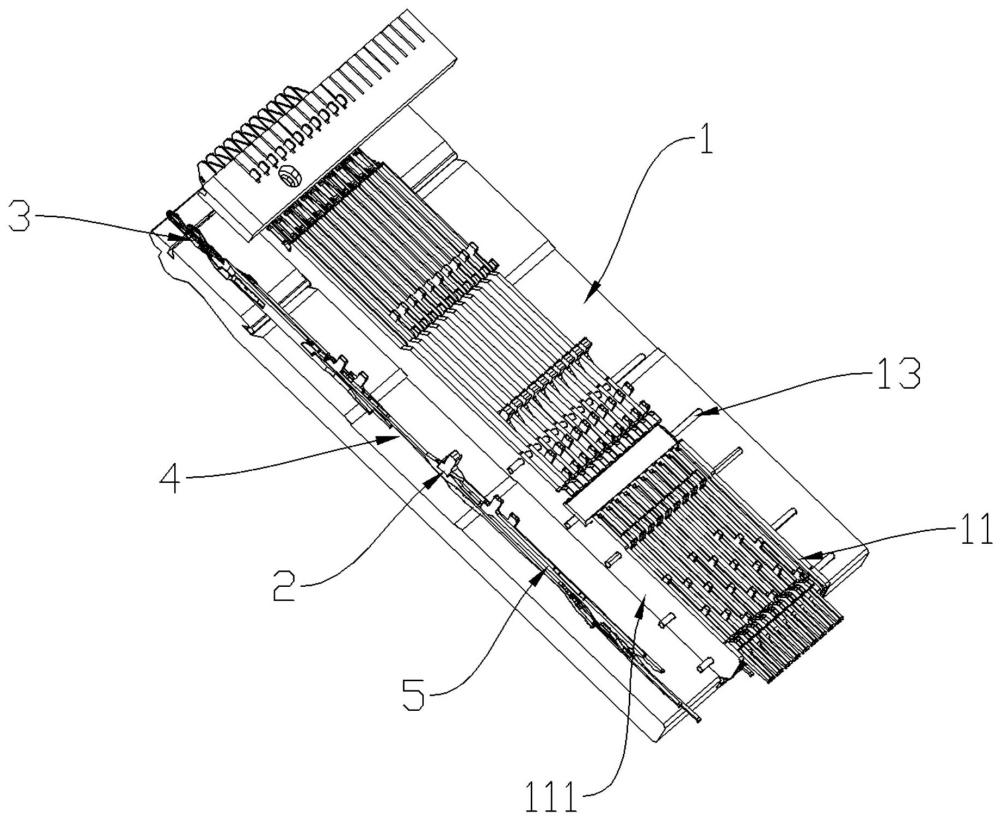

1.一種電腦橫機的雙針裝置，其特征在于，包括針板（1）、連接針腳（2）、織針（3）及長針腳（4），所述針板（1）上沿長度方向設置有若干插槽（11），所述插槽（11）的上段分別插接有隔片（12），以使所述插槽（11）的上段形成第一針槽、第二針槽，所述織針（3）、長針腳（4）為一對并分別滑動設置于所述第一針槽、第二針槽上，所述連接針腳（2）設置于所述插槽（11）的下段，并與所述長針腳（4）相嵌接；

2.根據權利要求1所述的一種電腦橫機的雙針裝置，其特征在于，所述針板（1）上間隔設置有若干插片（111），以使任意相鄰的所述插片（111）之間形成所述插槽（11）。

3.根據權利要求2所述的一種電腦橫機的雙針裝置，其特征在于，還包括彈簧針腳（5），所述彈簧針腳（5）為一對并分別設置于所述連接針腳（2）與所述插片（111）之間，且所述彈簧針腳（5）的頭端前側具有彈簧前片踵，所述彈簧前片踵與所述長針腳（4）的尾端前后相對設置。

4.根據權利要求2所述的一種電腦橫機的雙針裝置，其特征在于，所述若干插片（111）的下段之間穿設有若干限位條（13），所述限位條（13）分別與所述連接針腳（2）相抵觸。

5.根據權利要求1所述的一種電腦橫機的雙針裝置，其特征在于，所述針體（22）的下部前側設置有彈性片（23），所述彈性片（23）與所述針板（1）相抵觸。

6.根據權利要求5所述的一種電腦橫機的雙針裝置，其特征在于，所述隔片（12）的下段朝向所述連接針腳（2）的一側具有與所述彈性片（23）相抵觸的抵觸部（121），所述抵觸部（121）的高度低于所述隔片（12）的高度。

技術總結
本技術公開了一種電腦橫機的雙針裝置，包括針板、連接針腳、織針及長針腳，針板上沿長度方向設置有若干插槽，插槽的上段分別插接有隔片，以使插槽的上段形成第一針槽、第二針槽，織針、長針腳為一對并分別滑動設置于第一針槽、第二針槽上，連接針腳設置于插槽的下段，并與長針腳相嵌接，連接針腳包括連接頭、針體，連接頭設置于針體的上部，且連接頭的寬度大于針體的寬度，連接頭的前側設置有連接前片踵，長針腳的中部后側具有開槽，以使連接頭的連接前片踵分別與長針腳的開槽相嵌接。本技術采用單槽雙針的編織方式，不僅大大縮減了雙針間距，以使編織更加緊密。

技術研發人員：連堅和,鐘外根,林耿彪
受保護的技術使用者：汕頭市連興實業有限公司
技術研發日：20240703
技術公布日：2025/4/28
