本技術涉及包縫機，具體為便于調節的包縫機。

背景技術：

1、包縫機也稱打邊車，碼邊機，及骨車，一般分三線、四線和五線，主要功能是防止服裝的縫頭起毛，包縫機不僅能夠用于包邊，還能應用于縫合t恤、運動服、內衣，針織等面料，包縫機裁與縫紉可同時進行，線跡如同網眼，也適用于彈性面料。

2、現有的包縫機在對面料進行包邊時，通過員工用手對面料進行推送，當員工分神注意力不集中時，可以發生員工的手被縫紉割傷的情況，使得包縫機存在安全的隱患。

技術實現思路

1、本實用新型的目的在于提供便于調節的包縫機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：便于調節的包縫機，包括包縫機本體，所述包縫機本體一側表面的上部安裝有包縫組件，所述包縫機本體一側表面的下部連接有支撐板，所述支撐板上方設置有加工臺，所述加工臺頂端開設有凹槽，所述凹槽內部設置有傳送帶，所述傳送帶頂端連接有固定夾板，所述固定夾板一端經轉動件鉸接有活動夾板，所述活動夾板和固定夾板皆呈l型布設，且活動夾板和固定夾板的末端皆朝向包縫組件的下方延伸，所述活動夾板上表面連接有把手。

3、優選的，所述加工臺一側表面安裝有第一電機，所述凹槽內部轉動連接有第一轉桿，所述第一轉桿一端經軸承與凹槽側壁形成轉動連接，所述第一轉桿另一端延伸至加工臺內部，所述第一轉桿延伸端與第一電機軸端連接，所述第一轉桿外側套設有主動轉輪，所述第一轉桿后端的凹槽內部轉動連接有第二轉桿，所述第二轉桿兩端皆經軸承與凹槽側壁形成轉動連接，所述第二轉桿外側套設有從動轉輪，所述主動轉輪與從動轉輪外側共同套設有傳送帶。

4、優選的，所述加工臺下方的包縫機本體一側表面連接有支撐板，所述支撐板頂端的兩側皆連接有立柱，所述立柱內部活動連接有調節桿，所述調節桿頂端貫穿立柱頂端延伸至立柱外側，所述調節桿延伸端與加工臺底端連接。

5、優選的，所述立柱一側表面的上部開設有第一螺紋孔，所述調節桿一側表面開設有若干個第二螺紋孔，所述第一螺紋孔與第二螺紋孔內部皆螺紋連接有螺栓。

6、優選的，所述固定夾板頂端的一側開設有兩個第一裝配槽，所述第一裝配槽內部連接有第一磁鐵。

7、優選的，所述活動夾板底端的一側開設有兩個第二裝配槽，所述第二裝配槽內部連接有第二磁鐵。

8、與現有技術相比，本實用新型的有益效果是：

9、本便于調節的包縫機，通過設置活動夾板、固定夾板與傳送帶，先將待包邊的面料放置在固定夾板的上表面，并使面料需要包邊的一端位于加工臺的上表面，再通過把手將活動夾板合蓋到固定夾板頂端上，將固定夾板上表面的面料壓緊，并通過第一磁鐵與第二磁鐵的磁性連接，提高活動夾板合蓋到固定夾板上表面的穩定性，從而通過活動夾板與固定夾板帶動面料移動并進行包邊，提高包縫機本體的安全性。

技術特征：

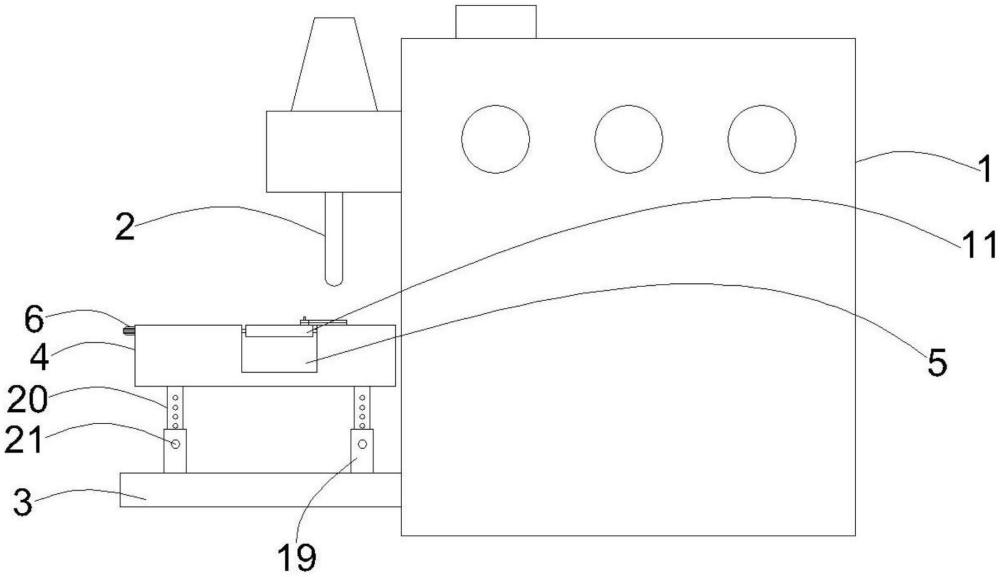

1.一種便于調節的包縫機，包括包縫機本體(1)，其特征在于：所述包縫機本體(1)一側表面的上部安裝有包縫組件(2)，所述包縫機本體(1)一側表面的下部連接有支撐板(3)，所述支撐板(3)上方設置有加工臺(4)，所述加工臺(4)頂端開設有凹槽(5)，所述凹槽(5)內部設置有傳送帶(11)，所述傳送帶(11)頂端連接有固定夾板(12)，所述固定夾板(12)一端經轉動件(14)鉸接有活動夾板(13)，所述活動夾板(13)和固定夾板(12)皆呈l型布設，且活動夾板(13)和固定夾板(12)的末端皆朝向包縫組件(2)的下方延伸，所述活動夾板(13)上表面連接有把手(22)。

2.根據權利要求1所述的便于調節的包縫機，其特征在于：所述加工臺(4)一側表面安裝有第一電機(6)，所述凹槽(5)內部轉動連接有第一轉桿(7)，所述第一轉桿(7)一端經軸承與凹槽(5)側壁形成轉動連接，所述第一轉桿(7)另一端延伸至加工臺(4)內部，所述第一轉桿(7)延伸端與第一電機(6)軸端連接，所述第一轉桿(7)外側套設有主動轉輪(8)，所述第一轉桿(7)后端的凹槽(5)內部轉動連接有第二轉桿(9)，所述第二轉桿(9)兩端皆經軸承與凹槽(5)側壁形成轉動連接，所述第二轉桿(9)外側套設有從動轉輪(10)，所述主動轉輪(8)與從動轉輪(10)外側共同套設有傳送帶(11)。

3.根據權利要求1所述的便于調節的包縫機，其特征在于：所述加工臺(4)下方的包縫機本體(1)一側表面連接有支撐板(3)，所述支撐板(3)頂端的兩側皆連接有立柱(19)，所述立柱(19)內部活動連接有調節桿(20)，所述調節桿(20)頂端貫穿立柱(19)頂端延伸至立柱(19)外側，所述調節桿(20)延伸端與加工臺(4)底端連接。

4.根據權利要求3所述的便于調節的包縫機，其特征在于：所述立柱(19)一側表面的上部開設有第一螺紋孔，所述調節桿(20)一側表面開設有若干個第二螺紋孔，所述第一螺紋孔與第二螺紋孔內部皆螺紋連接有螺栓(21)。

5.根據權利要求1所述的便于調節的包縫機，其特征在于：所述固定夾板(12)頂端的一側開設有兩個第一裝配槽(15)，所述第一裝配槽(15)內部連接有第一磁鐵(16)。

6.根據權利要求1所述的便于調節的包縫機，其特征在于：所述活動夾板(13)底端的一側開設有兩個第二裝配槽(17)，所述第二裝配槽(17)內部連接有第二磁鐵(18)。

技術總結
本技術公開了便于調節的包縫機，包括包縫機本體，所述包縫機本體一側表面的上部安裝有包縫組件，所述包縫機本體一側表面的下部連接有支撐板，所述支撐板上方設置有加工臺，所述加工臺頂端開設有凹槽，所述凹槽內部設置有傳送帶，所述傳送帶頂端連接有固定夾板，所述固定夾板一端經轉動件鉸接有活動夾板，所述活動夾板上表面連接有把手，所述加工臺一側表面安裝有第一電機，所述凹槽內部轉動連接有第一轉桿，所述第一轉桿一端經軸承與凹槽側壁形成轉動連接，所述第一轉桿另一端延伸至加工臺內部，本技術通過設置有一系列的結構，可以達到通過活動夾板與固定夾板帶動面料移動并進行包邊的效果，提高包縫機本體的安全性。

技術研發人員：李保松,何燕萍
受保護的技術使用者：平頂山凱麗金工貿有限公司
技術研發日：20240630
技術公布日：2025/4/28
