本技術屬于建筑用具，特別涉及一種混凝土澆筑模板固定結構及外模。

背景技術：

1、目前，在建筑施工現場，通常利用模板搭建起混凝土澆筑外模，將混凝土注入外模中，待混凝土干燥硬化后，便會形成所需的混凝土澆筑體，外模搭建由木工完成，行業內術語稱之為“支模”。在支模的過程中，如何使得模板緊緊連接在一起而形成外模則是重中之重。

2、現有技術中，對于尺寸較大的型模(也即也安裝緊箍件的外模)，通常會在其的周圍安裝木方，使用鐵釘將木方釘死，此時的型模和木方組成混凝土澆筑的外模；對于尺寸較小的型模而言，則是借助對夾螺栓和槽鋼緊固件進行鎖死，然而，混凝土干燥過程中蒸發的水分以及空氣中的水分容易導致對夾螺栓銹蝕，以致不便于拆卸。為了方便拆卸，現有技術中出現了俗稱“步步緊”的緊固件，其具有鉤型卡桿和活動卡頭，活動卡頭活動地安裝在鉤型卡桿上，配合鉤型卡桿的頭部將型模夾緊，組裝時，利用錘頭敲擊活動卡頭，直到卡緊，活動卡頭的孔洞與卡桿之間縫隙很小，具有自鎖功能，這種自鎖功能足以反抗模板受力后所發生的脹力，因此，步步緊拆卸時，只需要用力反向敲擊活動卡頭，即可使得活動卡頭在鉤型卡桿上松開，拆卸更方便。

3、然而，單個步步緊的鉤型卡桿和活動卡頭在型模上的著力面積比較小，因此單個步步緊對外模的緊箍力非常有限，通常情況下，對于具有一定跨度的小尺寸混凝土澆筑外模，需要在單側使用多個步步緊同時對其進行緊箍。

技術實現思路

1、本實用新型提供一種混凝土澆筑模板固定結構，用于更好地對混凝土澆筑外模進行緊箍。

2、本實用新型通過下述技術方案實現：一種混凝土澆筑模板固定結構，包括：

3、卡桿，一端設有卡鉤；

4、卡頭，開設有卡孔，所述卡桿插裝于所述卡孔，并且所述卡桿與所述卡孔間隙配合，所述卡頭上設有卡爪，所述卡爪用于與所述卡鉤配合而在混凝土澆筑模板上施加緊箍力；

5、其中，所述卡鉤和/或所述卡爪的數量為多個。

6、進一步地，為了更好的實現本實用新型，所述卡鉤的數量為多個，在所述卡桿的一端設置有安裝桿，多個所述卡鉤在所述安裝桿上并排設置；

7、所述卡頭為一根直桿，所述卡爪的數量也是多個，多個所述卡爪在所述卡頭上并排設置，并且若干所述卡爪與若干所述卡鉤一一對應。

8、進一步地，為了更好的實現本實用新型，所述卡桿的一端與所述安裝桿的中部固定連接；

9、所述卡孔開設于所述卡頭的中部。

10、進一步地，為了更好地實現本實用新型，在所述卡頭的中部還設置有一便于敲擊著力的加厚塊，所述加厚塊和所述卡爪分別位于所述卡頭的兩側。

11、進一步地，為了更好地實現本實用新型，還包括：

12、防松組件，可拆卸地安裝在所述卡桿上，所述防松組件與所述卡頭配合，以防止所述卡頭在所述卡桿上卡緊時無故松動。

13、進一步地，為了更好地實現本實用新型，所述防松組件包括：

14、套管，滑動地套設在所述卡桿上，所述套管和所述卡鉤分別位于所述卡頭的兩側，在所述套管的側壁開設有螺孔；

15、鎖緊螺栓，螺接于所述螺孔，鎖緊時，所述鎖緊螺栓與所述卡桿的外壁緊貼。

16、進一步地，為了更好地實現本實用新型，所述鎖緊螺栓包括：

17、螺柱段，具有第一端和第二端，所述螺柱段螺接于所述螺孔，鎖緊時，所述第一端與所述卡桿的外壁緊貼；

18、加力桿，固設于所述第二端，所述加力桿與所述螺柱段垂直。

19、本實用新型還提供一種用于澆筑混凝土的外模，包括：

20、型模，由多塊模板圍設而成，在所述型模的內部構成用于澆筑混凝土的型腔；

21、上述的混凝土澆筑模板固定結構，在所述型模的外側安裝有一個或者多個所述混凝土澆筑模板固定結構，所述凝土澆筑模板固定結構的卡鉤以及卡爪分別位于所述型模的兩側，并且所述卡鉤以及卡爪配合夾緊所述型模。

22、本實用新型相較于現有技術具有以下有益效果：

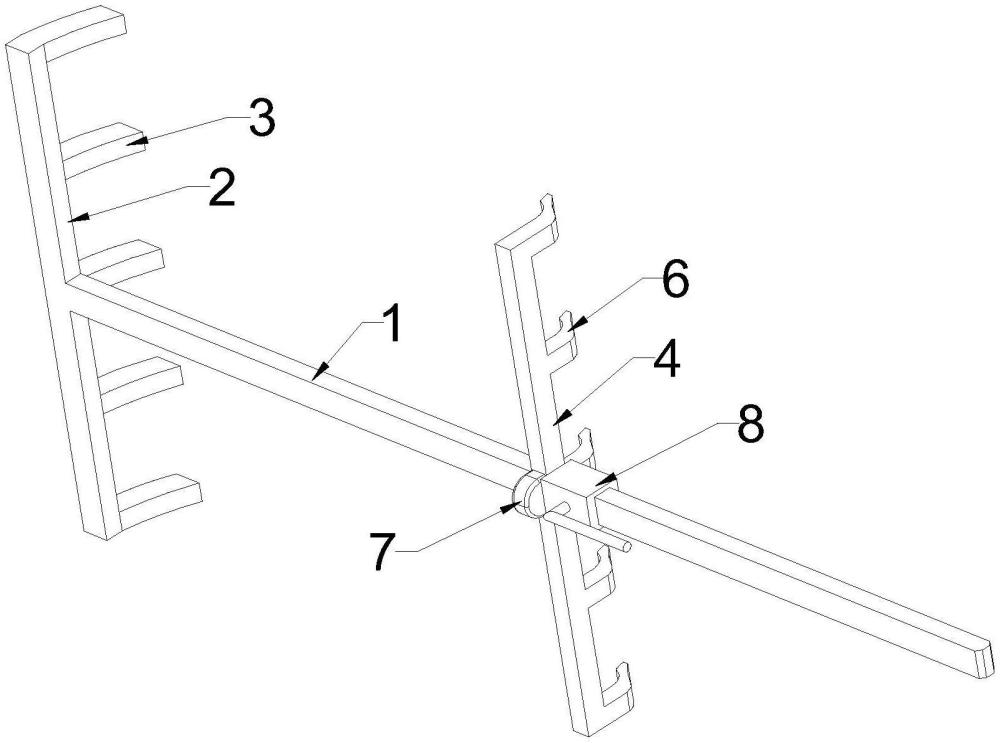

23、(1)本實用新型提供的混凝土澆筑模板固定結構包括卡桿以及卡頭，卡桿的一端設有卡鉤，卡頭開設有卡孔，卡桿插裝于上述卡孔，并且卡桿與卡孔間隙配合，在卡頭上設置有卡爪，卡爪用于與卡鉤配合而在混凝土澆筑模板上施加緊箍力，上述卡鉤和/或卡爪的數量為多個。

24、具體使用時，將卡桿置于用于混凝土澆筑的型模(由模板圍設而成)外，使得卡鉤鉤在其一側外壁，隨后移動卡頭，使得卡爪壓在型模另一側外壁，然后用錘頭敲擊卡頭，使得卡頭相對于卡桿傾斜，以致卡桿外壁與卡頭的卡孔孔壁緊緊地貼合，從而卡緊。由于卡鉤和/或卡爪的數量為多個，相較于現有技術中卡鉤和卡爪均只有一個的步步緊而言，本實用新型提供的混凝土澆筑模板固定結構與混凝土澆筑模板的接觸面積更大，著力面積寬廣，不僅能更好地緊箍型模，而且由于其緊箍著力點更多，所以在型模單側可使用更少的該固定結構，即可將型模牢牢地緊箍起來。

25、(2)本實用新型提供的外模，用于混凝土澆筑，其包括由多塊模板圍設而成的型模以及用于緊箍該型模的緊箍件，該緊箍件采用上述的混凝土澆筑模板固定結構，因此，該外模在搭建時所用的緊箍件更少，并且緊箍也更加牢固，在其內的型腔中澆筑混凝土時，更不易出現爆模(也即混凝土撐開外模)的情況。

技術特征：

1.一種混凝土澆筑模板固定結構，其特征在于，包括：

2.根據權利要求1所述的混凝土澆筑模板固定結構，其特征在于：

3.根據權利要求2所述的混凝土澆筑模板固定結構，其特征在于：

4.根據權利要求3所述的混凝土澆筑模板固定結構，其特征在于：

5.根據權利要求1-4中任一項所述的混凝土澆筑模板固定結構，其特征在于，還包括：

6.根據權利要求5所述的混凝土澆筑模板固定結構，其特征在于，所述防松組件(8)包括：

7.根據權利要求6所述的混凝土澆筑模板固定結構，其特征在于，所述鎖緊螺栓(10)包括：

8.一種外模，用于澆筑混凝土，其特征在于，所述外模包括：

技術總結
本技術涉及一種混凝土澆筑模板固定結構及外模，屬于建筑用具技術領域，解決了目前的步步緊對混凝土澆筑外模緊箍效果欠佳的技術問題。該混凝土澆筑模板固定結構包括卡桿，一端設有卡鉤；卡頭，開設有卡孔，卡桿插裝于卡孔，并且卡桿與卡孔間隙配合，卡頭上設有卡爪，卡爪用于與卡鉤配合而在混凝土澆筑模板上施加緊箍力；其中，卡鉤和/或卡爪的數量為多個。上述外模則采用上述混凝土澆筑模板固定結構進行緊箍。這樣，該混凝土澆筑模板固定結構在外模上的緊箍力著力面積更大，對混凝土澆筑外模的緊箍效果更好，而上述外模被上述混凝土澆筑模板固定結構緊箍后，在澆筑混凝土時，更不易出現爆模的情況。

技術研發人員：吳子山,徐曉楠,朱鵬,滕平強,趙慶寶
受保護的技術使用者：中國電建集團山東電力建設有限公司
技術研發日：20240712
技術公布日：2025/4/28
