本技術涉及pvc地膠板，尤其涉及一種拼接型可移動pvc地膠板。

背景技術：

1、復合pvc彈性地板作為商用地板被廣泛使用于醫院、學校、辦公樓、實驗室、商業場所和家居。

2、經檢索公告號為cn215106905u中國專利公開了一種pvc復合塑膠地板，包括防水層，所述防水層的底部設置有實木層，所述實木層的底部設置有彈性層，所述彈性層的底部設置有保暖層，所述保暖層使得底部設置有底料層，所述防水層包括抗壓層和耐磨層，且所述耐磨層位于所述抗壓層的底部，所述防水層包括抗壓層和耐磨層，且所述耐磨層位于所述抗壓層的底部，所述彈性層包括彈性頂板、彈性體和彈性底板，所述彈性體的個數為多個，多個所述彈性體均勻的分布在所述彈性頂板與所述彈性底板之間，多個所述彈性體的外形均為橢圓型。該專利技術雖然具有耐磨性好、彈性好和保溫性好的特點，但是pvc地膠板通常是通過粘接劑單獨粘接在地面上，一塊一塊地粘接安裝不方便進行拼接處理，進行統一安裝作業，給工作人員的安裝作業帶來不便，使得pvc地膠板的使用便捷性不夠。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種拼接型可移動pvc地膠板，旨在改善現有技術中pvc地膠板通常是通過粘接劑單獨粘接在地面上，粘接安裝不方便進行拼接處理，給工作人員的安裝作業帶來不便的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種拼接型可移動pvc地膠板，包括基板，所述基板的左側開設有安裝槽，所述安裝槽的內部兩側均開設有斜槽，所述基板的右側固定連接有安裝塊，所述安裝塊的內部均開設有活動腔，所述活動腔的內側均固定連接有彈簧的一端，所述彈簧的另一端均固定連接有限位板，所述限位板均滑動連接在活動腔的內部，所述限位板的外側均固定連接有斜塊，所述基板的頂部固定連接有緩沖組件。

3、進一步地，所述緩沖組件包括頂板，所述頂板設置在基板的頂部，所述頂板的底部固定連接有橡膠墊，所述橡膠墊固定連接在基板的頂部，所述橡膠墊的外部固定連接有第一填充墊，所述第一填充墊的底部設置在基板的頂部。

4、進一步地，所述基板的內部均開設有通孔，所述通孔的內部均設置有第二填充墊。

5、進一步地，所述基板的底部固定連接有底板，所述底板的底部固定連接有拱形板。

6、進一步地，所述拱形板的底部均設置有第三填充墊。

7、進一步地，所述橡膠墊固定連接在基板的頂部。

8、進一步地，所述安裝塊設置在安裝槽的內部，所述斜塊均設置在斜槽的內部。

9、本實用新型具有如下有益效果：

10、1、本實用新型中，將一組基板的安裝塊對準另一組基板的安裝槽進行拼接，當安裝塊進入安裝槽內部時，斜塊通過彈簧的彈力卡合在斜槽的內部，從而完成拼接，斜塊的斜面設計可以自動安裝至斜槽內，便可實現快速拼接。

11、2、本實用新型中，通過橡膠墊、拱形板與填充墊的配合，實現防護的效果，可以對pvc地膠板進行有效緩沖保護，進而達到提高pvc地膠板防護性的作用。

技術特征：

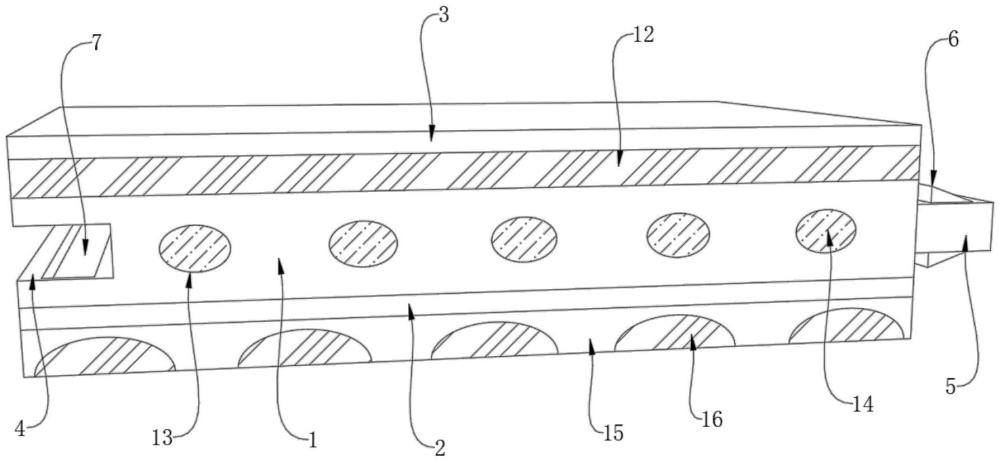

1.一種拼接型可移動pvc地膠板，包括基板（1），其特征在于：所述基板（1）的左側開設有安裝槽（4），所述安裝槽（4）的內部兩側均開設有斜槽（7），所述基板（1）的右側固定連接有安裝塊（5），所述安裝塊（5）的內部均開設有活動腔（8），所述活動腔（8）的內側均固定連接有彈簧（10）的一端，所述彈簧（10）的另一端均固定連接有限位板（9），所述限位板（9）均滑動連接在活動腔（8）的內部，所述限位板（9）的外側均固定連接有斜塊（6），所述基板（1）的頂部固定連接有緩沖組件。

2.根據權利要求1所述的一種拼接型可移動pvc地膠板，其特征在于：所述緩沖組件包括頂板（3），所述頂板（3）設置在基板（1）的頂部，所述頂板（3）的底部固定連接有橡膠墊（11），所述橡膠墊（11）固定連接在基板（1）的頂部，所述橡膠墊（11）的外部固定連接有第一填充墊（12），所述第一填充墊（12）的底部設置在基板（1）的頂部。

3.根據權利要求1所述的一種拼接型可移動pvc地膠板，其特征在于：所述基板（1）的內部均開設有通孔（13），所述通孔（13）的內部均設置有第二填充墊（14）。

4.根據權利要求1所述的一種拼接型可移動pvc地膠板，其特征在于：所述基板（1）的底部固定連接有底板（2），所述底板（2）的底部固定連接有拱形板（15）。

5.根據權利要求4所述的一種拼接型可移動pvc地膠板，其特征在于：所述拱形板（15）的底部均設置有第三填充墊（16）。

6.根據權利要求1所述的一種拼接型可移動pvc地膠板，其特征在于：所述安裝塊（5）設置在安裝槽（4）的內部，所述斜塊（6）均設置在斜槽（7）的內部。

技術總結
本技術涉及PVC地膠板技術領域，公開了一種拼接型可移動PVC地膠板，包括基板，所述基板的左側開設有安裝槽，所述安裝槽的內部兩側均開設有斜槽，所述基板的右側固定連接有安裝塊，所述安裝塊的內部均開設有活動腔，所述活動腔的內側均固定連接有彈簧的一端，所述彈簧的另一端均固定連接有限位板，所述限位板均滑動連接在活動腔的內部，所述限位板的外側均固定連接有斜塊，所述基板的頂部固定連接有緩沖組件。本技術中，通過安裝塊與安裝槽的配合，從而實現快速拼接的效果，通過填充墊、橡膠墊、拱形板的設置，從而對PVC地膠板進行有效緩沖保護，進而達到提高PVC地膠板防護性的作用。

技術研發人員：池仁池
受保護的技術使用者：瑞安市金豐膠板有限公司
技術研發日：20240624
技術公布日：2025/4/28
