本公開涉及首飾加工設備，尤其是涉及一種真空攪粉機。

背景技術：

1、真空攪粉機是通過將石膏粉加入攪拌桶內，通過抽真空然后加水進行攪拌，攪拌后將石膏漿液放入模具內進行凝結，凝結的過程中同樣抽真空，目前的真空攪粉機需要先攪拌，然后取出石膏液體放入模具內，并且打開攪拌桶時，桶蓋上部固定安裝有連接水管的接頭，需要拆下水管之后才能打開桶蓋，整體操作十分麻煩。

技術實現思路

1、本公開提供了一種真空攪粉機，以解決發明人認識到的技術問題之一。

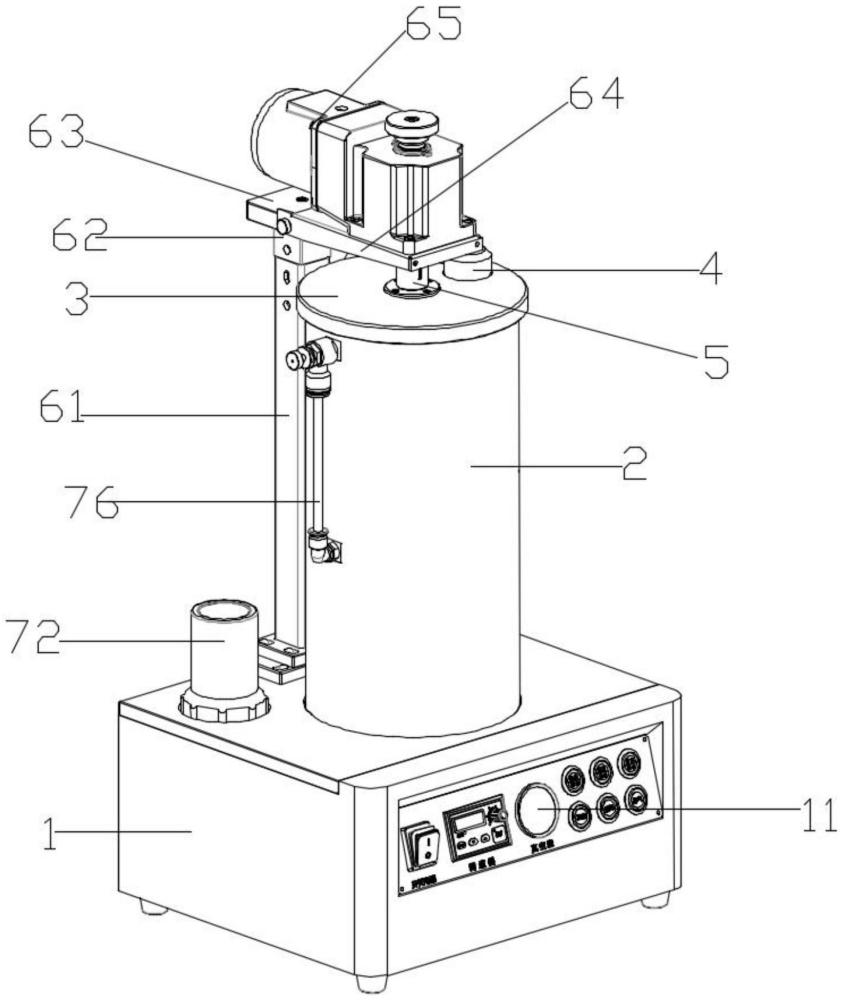

2、本公開提供了一種真空攪粉機，包括底座，所述底座的表面的可拆卸連接有攪拌桶，所述攪拌桶的頂端設置有桶蓋，所述桶蓋轉動連接有攪拌組件，所述底座的表面固定連接有支撐桿，所述支撐桿的頂端轉動連接有驅動組件，所述驅動組件與所述攪拌組件傳動連接，所述桶蓋的頂端開設有進水口，所述進水口嵌設有進水匯合接頭，所述進水匯合接頭通過管道連接有進水組件，所述攪拌桶的中部設置有桶底，所述桶底的中部開設有注漿孔，所述注漿孔設置有球閥組件，所述底座設置有抽真空管道連接接頭，所述抽真空管道連接接頭通過管道連接有抽真空組件。

3、優選的，所述進水組件包括進水接頭、量筒進水電磁閥、攪拌進水電磁閥和量筒，所述進水接頭嵌設于所述底座的側面，所述量筒進水電磁閥、攪拌進水電磁閥設置于所述底座內部，所述量筒嵌設于所述底座的表面，底座與所述量筒對應的位置嵌設有量筒進水接頭，所述進水接頭的一端與所述量筒進水電磁閥的輸入端通過管道連接，所述量筒進水電磁閥的輸出端與所述量筒進水接頭的輸入端通過管道連接，所述量筒進水接頭與所述攪拌進水電磁閥的一端連接，所述攪拌進水電磁閥的另一端與所述進水匯合接頭通過管道連接。

4、優選的，還包括有清洗進水電磁閥，所述清洗進水電磁閥一端與所述進水接頭通過管道連接，所述清洗進水電磁閥另一端通過管道與所述進水匯合接頭連接。

5、優選的，所述抽真空組件包括真空泵管道接頭、排氣接頭和真空過濾器，所述真空泵管道接頭嵌設于所述底座的側面，所述真空泵管道接頭通過氣管與所述真空過濾器的一端連接，所述真空過濾器的另一端與所述抽真空管道連接接頭通過氣管連接，所述排氣接頭嵌設于所述底座的側面，所述排氣接頭一端連接有消音器，另一端通過管道與所述抽真空管道連接接頭連接，所述排氣接頭與所述抽真空管道連接接頭之間設置有排氣電磁閥。

6、優選的，還包括有連通管，所述連通管固定連接于所述攪拌桶的側面，所述連通管的兩端分別與所述攪拌桶的上下兩個腔體貫通連接。

7、優選的，所述驅動組件包括軸承座、擺臺基座、電機安裝板和驅動電機，所述軸承座固定連接于所述支撐桿的頂端，所述擺臺基座轉動連接于所述軸承座的表面，所述電機安裝板鉸接于所述擺臺基座的一端，所述驅動電機固定連接于所述電機安裝板的表面，所述驅動電機的輸出軸與所述攪拌組件傳動連接。

8、優選的，所述攪拌組件包括攪拌軸和攪拌葉，所述攪拌軸轉動連接于所述桶蓋的中部，所述攪拌軸一端與所述驅動電機的輸出軸傳動連接，另一端貫穿所述桶蓋設置并延伸至所述桶底的上方，所述攪拌葉固定連接于所述攪拌軸的側面。

9、優選的，所述球閥組件包括嵌設于所述注漿孔內的球閥，所述球閥的側面固定連接有球閥延長桿，所述球閥延長桿的一端貫穿所述攪拌桶設置并延伸至所述攪拌桶的外側，所述球閥延長桿位于所述攪拌桶外側固定連接有球閥把手。

10、優選的，所述攪拌桶與所述底座連接處設置有桶底密封圈，所述進水匯合接頭與所述進水口的連接處設置有進水密封圈。

11、優選的，所述底座的側面嵌設有控制面板，所述底座的側面嵌設有真空泵電源接頭和主電源接頭，所述真空泵電源接頭和主電源接頭分別與所述控制面板電連接。

12、本公開的有益效果主要在于：本實用新型通過在攪拌桶的中部設置桶底，使攪拌桶分成上下兩個腔體，上部進行攪拌，下部進行凝結，無需分開操作，并且進水匯合接頭直接嵌設在桶蓋，打開時可以直接拔出，無需拆卸水管，操作方便、快捷。

13、應當理解，前述的一般描述和接下來的具體實施方式兩者均是為了舉例和說明的目的并且未必限制本公開。并入并構成說明書的一部分的附圖示出本公開的主題。同時，說明書和附圖用來解釋本公開的原理。

技術特征：

1.一種真空攪粉機，其特征在于，包括：底座，所述底座的表面的可拆卸連接有攪拌桶，所述攪拌桶的頂端設置有桶蓋，所述桶蓋轉動連接有攪拌組件，所述底座的表面固定連接有支撐桿，所述支撐桿的頂端轉動連接有驅動組件，所述驅動組件與所述攪拌組件傳動連接，所述桶蓋的頂端開設有進水口，所述進水口嵌設有進水匯合接頭，所述進水匯合接頭通過管道連接有進水組件，所述攪拌桶的中部設置有桶底，所述桶底的中部開設有注漿孔，所述注漿孔設置有球閥組件，所述底座設置有抽真空管道連接接頭，所述抽真空管道連接接頭通過管道連接有抽真空組件。

2.根據權利要求1所述的一種真空攪粉機，其特征在于，所述進水組件包括進水接頭、量筒進水電磁閥、攪拌進水電磁閥和量筒，所述進水接頭嵌設于所述底座的側面，所述量筒進水電磁閥、攪拌進水電磁閥設置于所述底座內部，所述量筒嵌設于所述底座的表面，底座與所述量筒對應的位置嵌設有量筒進水接頭，所述進水接頭的一端與所述量筒進水電磁閥的輸入端通過管道連接，所述量筒進水電磁閥的輸出端與所述量筒進水接頭的輸入端通過管道連接，所述量筒進水接頭與所述攪拌進水電磁閥的一端連接，所述攪拌進水電磁閥的另一端與所述進水匯合接頭通過管道連接。

3.根據權利要求2所述的一種真空攪粉機，其特征在于，還包括有清洗進水電磁閥，所述清洗進水電磁閥一端與所述進水接頭通過管道連接，所述清洗進水電磁閥另一端通過管道與所述進水匯合接頭連接。

4.根據權利要求1所述的一種真空攪粉機，其特征在于，所述抽真空組件包括真空泵管道接頭、排氣接頭和真空過濾器，所述真空泵管道接頭嵌設于所述底座的側面，所述真空泵管道接頭通過氣管與所述真空過濾器的一端連接，所述真空過濾器的另一端與所述抽真空管道連接接頭通過氣管連接，所述排氣接頭嵌設于所述底座的側面，所述排氣接頭一端連接有消音器，另一端通過管道與所述抽真空管道連接接頭連接，所述排氣接頭與所述抽真空管道連接接頭之間設置有排氣電磁閥。

5.根據權利要求4所述的一種真空攪粉機，其特征在于，還包括有連通管，所述連通管固定連接于所述攪拌桶的側面，所述連通管的兩端分別與所述攪拌桶的上下兩個腔體貫通連接。

6.根據權利要求1所述的一種真空攪粉機，其特征在于，所述驅動組件包括軸承座、擺臺基座、電機安裝板和驅動電機，所述軸承座固定連接于所述支撐桿的頂端，所述擺臺基座轉動連接于所述軸承座的表面，所述電機安裝板鉸接于所述擺臺基座的一端，所述驅動電機固定連接于所述電機安裝板的表面，所述驅動電機的輸出軸與所述攪拌組件傳動連接。

7.根據權利要求6所述的一種真空攪粉機，其特征在于，所述攪拌組件包括攪拌軸和攪拌葉，所述攪拌軸轉動連接于所述桶蓋的中部，所述攪拌軸一端與所述驅動電機的輸出軸傳動連接，另一端貫穿所述桶蓋設置并延伸至所述桶底的上方，所述攪拌葉固定連接于所述攪拌軸的側面。

8.根據權利要求1所述的一種真空攪粉機，其特征在于，所述球閥組件包括嵌設于所述注漿孔內的球閥，所述球閥的側面固定連接有球閥延長桿，所述球閥延長桿的一端貫穿所述攪拌桶設置并延伸至所述攪拌桶的外側，所述球閥延長桿位于所述攪拌桶外側固定連接有球閥把手。

9.根據權利要求1所述的一種真空攪粉機，其特征在于，所述攪拌桶與所述底座連接處設置有桶底密封圈，所述進水匯合接頭與所述進水口的連接處設置有進水密封圈。

10.根據權利要求1所述的一種真空攪粉機，其特征在于，所述底座的側面嵌設有控制面板，所述底座的側面嵌設有真空泵電源接頭和主電源接頭，所述真空泵電源接頭和主電源接頭分別與所述控制面板電連接。

技術總結
本技術公開提供了一種真空攪粉機，包括底座，底座的表面的可拆卸連接有攪拌桶，攪拌桶的頂端設置有桶蓋，桶蓋轉動連接有攪拌組件，底座的表面固定連接有支撐桿，支撐桿的頂端轉動連接有驅動組件，桶蓋的頂端開設有進水口，進水口嵌設有進水匯合接頭，進水匯合接頭通過管道連接有進水組件，攪拌桶的中部設置有桶底，桶底的中部開設有注漿孔，注漿孔設置有球閥組件，底座開設有抽真空孔，抽真空孔通過管道連接有抽真空組件。本技術通過在攪拌桶的中部設置桶底，使攪拌桶分成上下兩個腔體，上部進行攪拌，下部進行澆筑凝結，無需分開操作，并且進水匯合接頭直接嵌設在桶蓋，打開時可以直接拔出，無需拆卸水管，操作方便、快捷。

技術研發人員：朱志成
受保護的技術使用者：至誠自動化科技（廣州）有限公司
技術研發日：20240625
技術公布日：2025/4/28
