本技術涉及密目式安全立網，具體為一種便于安裝的高強度密目式安全立網。

背景技術：

1、密目式安全網一般為建筑工程上所采用，其作用主要為建筑工程現場安全防護為目的。可有效防止建筑現場的各種物體的自由墜落，從而產生緩沖作用。所以又稱“密目式建筑安全立網”。

2、目前密目式安全立網在使用時，將安裝線纜穿過網體上預設置的孔洞，并系緊，再將線纜的另一端系在安裝位置，即可完成對密目式安全立網的安裝，但在使用時，密目式安全立網本體受力后，線纜打結處直接受力，在長時間使用后，線纜打結處很有可能會出現松脫的現象，需要工作人員定期檢查，為此我們提出一種便于安裝的高強度密目式安全立網。

技術實現思路

1、本實用新型的目的在于提供一種便于安裝的高強度密目式安全立網，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于安裝的高強度密目式安全立網，包括網體；

3、設置在所述網體表面的安裝孔；

4、以及設置在所述安裝孔上的用于輔助安裝的鎖緊組件，其中鎖緊組件由設置在安裝孔里側的驅動部和設置在驅動部上的卡死部組成。

5、優選的，所述驅動部包括安裝口，所述安裝口固定在安裝孔的里側，所述安裝口的里側被橫桿貫穿且與橫桿滑動連接，所述橫桿的一端固定有弧形托板，所述橫桿的另一端固定有復位彈簧，所述復位彈簧遠離橫桿的一端固定在安裝口的內壁上，所述橫桿的底部固定有滑桿，所述滑桿貫穿安裝口的底部且與安裝口滑動連接，當將固定的線纜穿過安裝口，并將線纜系緊后，線纜可以抵觸在弧形托板上，使得橫桿縮入安裝口內，橫桿帶著滑桿一起移動。

6、優選的，所述安裝口的底部開設有滑槽，可供滑桿穿過并可以進行移動。

7、優選的，所述卡死部包括轉盤，所述轉盤的頂部轉動安裝在安裝口的底部，所述轉盤的頂部開設有主動弧形槽，所述滑桿的底部插接在主動弧形槽的里側，所述轉盤的底部轉動安裝有連接盤，所述連接盤固定在安裝口的表面，所述連接盤上開設有橫向槽，所述轉盤的底部開設有從動弧形槽，所述橫向槽被l形桿貫穿且與l形桿滑動連接，所述l形桿的一端插接在從動弧形槽的里側，所述l形桿的另一端固定有橡膠板，當橫桿帶著滑桿移動時，滑桿可以抵觸在主動弧形槽上，使得轉盤發生轉動，當轉盤轉動時，由于l形桿被橫向槽所限位，轉盤可以通過自身底部開設的從動弧形槽抵觸l形桿，使得l形桿沿著橫向槽向靠近轉盤中心的一側移動，l形桿帶著橡膠板抵觸在線纜上對線纜進行限位，通過橡膠板抵觸線纜發生形變，增大與線纜之間的摩擦，從而完成對線纜的安裝。

8、優選的，所述轉盤和連接盤的中心位置開設有通孔，可供線纜穿過，所述網體設置有兩層，可以有效的提高該密目式安全立網整體的強度。

9、優選的，所述從動弧形槽、橫向槽、l形桿和橡膠板均設置有四組且四組從動弧形槽、橫向槽、l形桿和橡膠板均以轉盤的中心點為圓心圓周陣列設置，可以更好的對線纜進行限位，可以與線纜打結處分攤受力，避免線纜打結處出現松脫的現象。

10、與現有技術相比，本實用新型提供了一種便于安裝的高強度密目式安全立網，具備以下有益效果：

11、該便于安裝的高強度密目式安全立網，通過設置的鎖緊組件，向線纜穿過安裝口并系緊后，線纜抵觸在弧形托板上，使得橫桿縮入安裝口內帶著滑桿在轉盤頂部的主動弧形槽內滑動，從而使轉盤旋轉，當轉盤轉動時，由于l形桿被橫向槽所限位，轉盤可以通過自身底部開設的從動弧形槽抵觸l形桿，使得l形桿沿著橫向槽向靠近轉盤中心的一側移動，l形桿帶著橡膠板抵觸在線纜上對線纜進行限位，通過橡膠板抵觸線纜發生形變，增大與線纜之間的摩擦，從而完成對線纜的安裝，可以與線纜打結處分攤受力，避免線纜打結處出現松脫的現象。

12、該便于安裝的高強度密目式安全立網，在需要拆卸時，只需將線纜向遠離弧形托板的一側推動，使得線纜不再對弧形托板抵觸，在復位彈簧的作用下，橫桿帶著滑桿復位，從而使得l形桿帶著橡膠板復位松開線纜，即可對線纜進行拆卸，使用方便。

技術特征：

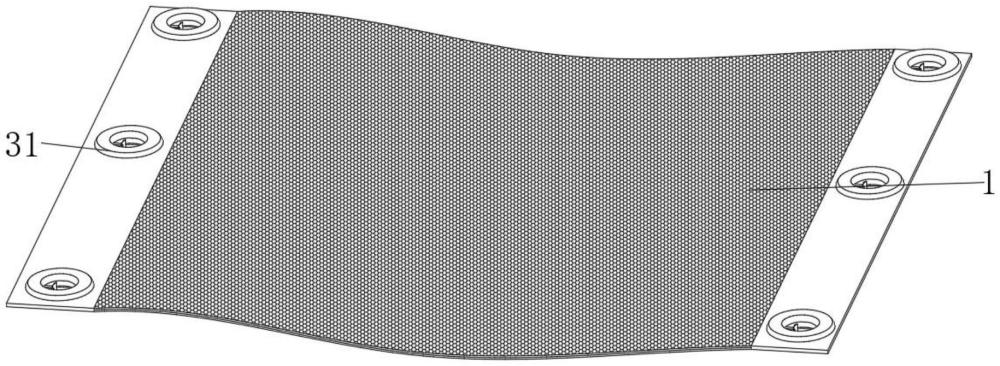

1.一種便于安裝的高強度密目式安全立網，包括網體（1）；

2.根據權利要求1所述的一種便于安裝的高強度密目式安全立網，其特征在于：所述驅動部（3）包括安裝口（31），所述安裝口（31）固定在安裝孔（2）的里側，所述安裝口（31）的里側被橫桿（32）貫穿且與橫桿（32）滑動連接，所述橫桿（32）的一端固定有弧形托板（33），所述橫桿（32）的另一端固定有復位彈簧（34），所述復位彈簧（34）遠離橫桿（32）的一端固定在安裝口（31）的內壁上，所述橫桿（32）的底部固定有滑桿（35），所述滑桿（35）貫穿安裝口（31）的底部且與安裝口（31）滑動連接。

3.根據權利要求2所述的一種便于安裝的高強度密目式安全立網，其特征在于：所述安裝口（31）的底部開設有滑槽（5）。

4.根據權利要求2所述的一種便于安裝的高強度密目式安全立網，其特征在于：所述卡死部（4）包括轉盤（41），所述轉盤（41）的頂部轉動安裝在安裝口（31）的底部，所述轉盤（41）的頂部開設有主動弧形槽（42），所述滑桿（35）的底部插接在主動弧形槽（42）的里側，所述轉盤（41）的底部轉動安裝有連接盤（43），所述連接盤（43）固定在安裝口（31）的表面，所述連接盤（43）上開設有橫向槽（44），所述轉盤（41）的底部開設有從動弧形槽（45），所述橫向槽（44）被l形桿（46）貫穿且與l形桿（46）滑動連接，所述l形桿（46）的一端插接在從動弧形槽（45）的里側，所述l形桿（46）的另一端固定有橡膠板（47）。

5.根據權利要求4所述的一種便于安裝的高強度密目式安全立網，其特征在于：所述轉盤（41）和連接盤（43）的中心位置開設有通孔，所述網體（1）設置有兩層。

6.根據權利要求4所述的一種便于安裝的高強度密目式安全立網，其特征在于：所述從動弧形槽（45）、橫向槽（44）、l形桿（46）和橡膠板（47）均設置有四組且四組從動弧形槽（45）、橫向槽（44）、l形桿（46）和橡膠板（47）均以轉盤（41）的中心點為圓心圓周陣列設置。

技術總結
本技術涉及密目式安全立網技術領域，且公開了一種便于安裝的高強度密目式安全立網，包括網體，該便于安裝的高強度密目式安全立網，通過設置的鎖緊組件，向線纜穿過安裝口并系緊后，線纜抵觸在弧形托板上，使得橫桿縮入安裝口內帶著滑桿在轉盤頂部的主動弧形槽內滑動，從而使轉盤旋轉，當轉盤轉動時，由于L形桿被橫向槽所限位，轉盤可以通過自身底部開設的從動弧形槽抵觸L形桿，使得L形桿沿著橫向槽向靠近轉盤中心的一側移動，L形桿帶著橡膠板抵觸在線纜上對線纜進行限位，通過橡膠板抵觸線纜發生形變，增大與線纜之間的摩擦，從而完成對線纜的安裝，可以與線纜打結處分攤受力，避免線纜打結處出現松脫的現象。

技術研發人員：李強,宋寶香,田玉芳,劉吉珍,王吉全,趙靜
受保護的技術使用者：濱州明道化纖網業有限公司
技術研發日：20240625
技術公布日：2025/4/28
