本技術涉及一種四角圓弧井架。

背景技術：

1、目前觀光電梯的電梯井架主要由井架本體和井架玻璃組成，其中井架本體由型材連接而成，并通過安裝槽對井架玻璃的四周進行扣合固定，從而保證井架玻璃的固定效果。然而現有的井架本體的組裝方式通常是焊接成型，即利用若干型材通過現場焊接的組裝方式形成井架本體，并在焊接過程中將井架玻璃隨之扣合在井架本體內。但這種焊接成型的方式增加了現場組裝難度，而且會造成井架玻璃直接固定在井架本體內無法取出，從而大幅增加了井架玻璃在后期的更換難度。

技術實現思路

1、本實用新型的目的在于提供一種四角圓弧井架，其結構合理，采用連接組件實現井架本體的可拆分組裝，降低了現場組裝難度，并且方便后期維護。

2、為實現上述目的，本實用新型的技術方案是設計一種四角圓弧井架，包括井架本體和井架玻璃，所述井架本體的四個面上均設有立柱和直橫梁，所述立柱與直橫梁通過連接組件固定連接，所述連接組件包括連接件本體、立柱緊固件和橫梁緊固件，所述連接件本體呈c形結構，該連接件本體卡套在立柱的外側，且該連接件本體的兩端分別向外延伸形成有與直橫梁相貼的連接邊，所述立柱上設有立柱連接槽，所述連接件本體上設有與立柱連接槽相對應的立柱連接孔，所述立柱緊固件包括立柱連接螺栓和立柱連接螺母，所述立柱連接螺母滑動卡設在立柱連接槽中，所述立柱連接螺栓穿過立柱連接孔后與立柱連接螺母連接，所述直橫梁上設有橫梁連接槽，所述連接邊上設有與橫梁連接槽相對應的橫梁連接孔，所述橫梁緊固件包括橫梁連接螺栓和橫梁連接螺母，所述橫梁連接螺母滑動卡設在橫梁連接槽中，所述橫梁連接螺栓穿過橫梁連接孔后與橫梁連接螺母連接。

3、優選的，所述立柱連接孔為豎向腰形孔，所述橫梁連接孔為水平腰形孔。

4、優選的，所述井架本體的四角處分別設有圓弧橫梁，所述圓弧橫梁的兩端分別與直橫梁連接。

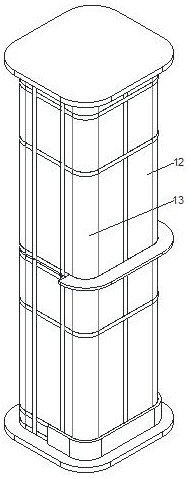

5、優選的，所述井架玻璃包括平板玻璃和圓弧玻璃，所述平板玻璃設置在豎向相鄰的兩個直橫梁之間，所述圓弧玻璃設置在豎向相鄰的兩個圓弧橫梁之間。

6、優選的，所述連接件本體的一側一體連接有固定邊，所述固定邊上設有膨脹螺栓穿孔。

7、本實用新型的優點和有益效果在于：提供一種四角圓弧井架，其結構合理，采用連接組件實現井架本體的可拆分組裝，降低了現場組裝難度，并且方便后期維護。并且，通過在井架本體上安裝平板玻璃和圓弧玻璃，以提升電梯井架的整體美觀性。

技術特征：

1.一種四角圓弧井架，包括井架本體和井架玻璃，其特征在于，所述井架本體的四個面上均設有立柱和直橫梁，所述立柱與直橫梁通過連接組件固定連接，所述連接組件包括連接件本體、立柱緊固件和橫梁緊固件，所述連接件本體呈c形結構，該連接件本體卡套在立柱的外側，且該連接件本體的兩端分別向外延伸形成有與直橫梁相貼的連接邊，所述立柱上設有立柱連接槽，所述連接件本體上設有與立柱連接槽相對應的立柱連接孔，所述立柱緊固件包括立柱連接螺栓和立柱連接螺母，所述立柱連接螺母滑動卡設在立柱連接槽中，所述立柱連接螺栓穿過立柱連接孔后與立柱連接螺母連接，所述直橫梁上設有橫梁連接槽，所述連接邊上設有與橫梁連接槽相對應的橫梁連接孔，所述橫梁緊固件包括橫梁連接螺栓和橫梁連接螺母，所述橫梁連接螺母滑動卡設在橫梁連接槽中，所述橫梁連接螺栓穿過橫梁連接孔后與橫梁連接螺母連接。

2.根據權利要求1所述的四角圓弧井架，其特征在于，所述立柱連接孔為豎向腰形孔，所述橫梁連接孔為水平腰形孔。

3.根據權利要求1所述的四角圓弧井架，其特征在于，所述井架本體的四角處分別設有圓弧橫梁，所述圓弧橫梁的兩端分別與直橫梁連接。

4.根據權利要求3所述的四角圓弧井架，其特征在于，所述井架玻璃包括平板玻璃和圓弧玻璃，所述平板玻璃設置在豎向相鄰的兩個直橫梁之間，所述圓弧玻璃設置在豎向相鄰的兩個圓弧橫梁之間。

5.根據權利要求1所述的四角圓弧井架，其特征在于，所述連接件本體的一側一體連接有固定邊，所述固定邊上設有膨脹螺栓穿孔。

技術總結
本技術公開了一種四角圓弧井架，包括井架本體，井架本體的四個面上均設有立柱、直橫梁和連接組件，連接組件包括連接件本體、立柱緊固件和橫梁緊固件，連接件本體卡套在立柱的外側，且連接件本體的兩端分別向外延伸形成有與直橫梁相貼的連接邊，立柱緊固件包括立柱連接螺栓和立柱連接螺母，立柱連接螺母滑動卡設在立柱的連接槽中，立柱連接螺栓穿過連接件本體后與立柱連接螺母連接，橫梁緊固件包括橫梁連接螺栓和橫梁連接螺母，橫梁連接螺母滑動卡設在直橫梁的連接槽中，橫梁連接螺栓穿過連接邊后與橫梁連接螺母連接。本技術一種四角圓弧井架，其結構合理，采用連接組件實現井架本體的可拆分組裝，降低了現場組裝難度，并且方便后期維護。

技術研發人員：丁國安,謝兆偉,付捷
受保護的技術使用者：美嘉智選電梯有限公司
技術研發日：20240626
技術公布日：2025/4/28
