本技術涉及隔離圍擋，具體為一種帶有延展支撐結構的隔離圍擋。

背景技術：

1、市政工程是指為城市基礎設施建設和城市環境改善而進行的工程項目，涉及道路、橋梁、給水排水、供熱供氣、環境衛生等方面，在施工的過程中，會使用到一種隔離圍擋，隔離圍擋是一種用于在公共場所、建筑工地、交通管制或其他需要分隔區域的場景中，起到隔離和保護作用的設施，用于圍繞施工區域，防止無關人員進入，保護行人和工人的安全。

2、但是現有的隔離圍擋有如下缺點，大多隔離圍擋具備兩個支撐柱和一塊隔離面板，由于隔離面板的面積一般都是固定的，當需要調節隔離的長度時，就需要更多的隔離圍擋，但是隔離圍擋數量較多不便于攜帶，比較麻煩，因此要對現在的隔離圍擋進行改進。

技術實現思路

1、本實用新型的目的在于提供一種帶有延展支撐結構的隔離圍擋，以解決上述背景技術提出的目前市場上的隔離圍擋的面板面積一般都是固定的，當需要調節隔離的長度時，就需要更多的隔離圍擋，但是隔離圍擋數量較多不便于攜帶，比較麻煩的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有延展支撐結構的隔離圍擋，包括一號立柱和一號延展板，所述一號立柱的一側通過主板連接有二號立柱，所述一號立柱和二號立柱的下方連接有底座，所述一號立柱和二號立柱的內側均通過軸承安裝有轉軸，所述一號延展板和二號延展板固定套接在轉軸的外側，所述一號立柱和二號延展板的一側均連接有掛環，所述二號立柱和一號延展板的一側均連接有插銷。

3、優選的，所述轉軸的頂端連接有轉盤，所述一號立柱和二號立柱靠近轉盤的內置槽中安裝有限位機構，所述限位機構包括支撐彈簧、限位桿、滑槽和限位槽，所述一號立柱和二號立柱靠近轉盤的內側開設有滑槽。

4、優選的，所述滑槽的內部設有支撐彈簧，所述支撐彈簧的下方設有限位桿，且限位桿和滑槽之間為滑動連接，所述轉盤靠近限位桿的內側開設有環形分布的限位槽。

5、優選的，所述一號延展板和二號延展板相同的一側通過活動軸連接有伸縮桿，所述伸縮桿遠離一號延展板和二號延展板的一端通過活動軸連接有支撐座。

6、優選的，所述一號延展板和二號延展板靠近伸縮桿的一側安裝有支撐機構。

7、優選的，所述支撐機構包括滑塊、手柄、絲桿和支撐桿，所述一號延展板和二號延展板靠近伸縮桿的一側內置槽中通過軸承安裝有絲桿。

8、優選的，所述絲桿的外側套接有滑塊，所述滑塊與伸縮桿之間通過活動軸連接有支撐桿，所述絲桿的一端連接有手柄。

9、與現有技術相比，本實用新型的有益效果是：

10、1.設置有限位機構、一號延展板和二號延展板，通過向上拉動限位桿，使限位桿在滑槽內向上滑動并擠壓支撐彈簧，隨后限位桿的一端脫離限位槽，然后再旋轉一號延展板或二號延展板，使一號延展板或二號延展板帶動轉軸旋轉，轉軸再帶動轉盤旋轉，再松開限位桿，使限位桿插入限位槽中，限制住轉盤的位置，進而限制轉軸的位置，延展開來的一號延展板或二號延展板可以增加隔離面積，并且環形分布的限位槽便于一號延展板或二號延展板進行多角度延展，提高了隔離圍擋的實用性。

11、2.設置有支撐機構，在一號延展板和二號延展板延展前或延展后，對手柄進行旋轉，手柄再帶動絲桿旋轉，然后滑塊與絲桿之間進行螺紋嚙合，滑塊再帶動支撐桿在絲桿上移動，使支撐桿推動或牽引伸縮桿，同時伸縮桿的一端在活動軸上旋轉，將伸縮桿調節到合適的角度，然后再通過螺栓調節伸縮桿的長度，使支撐座支撐在地面上，對一號延展板和二號延展板再次進行支撐，有利于提高隔離圍擋的穩定性。

技術特征：

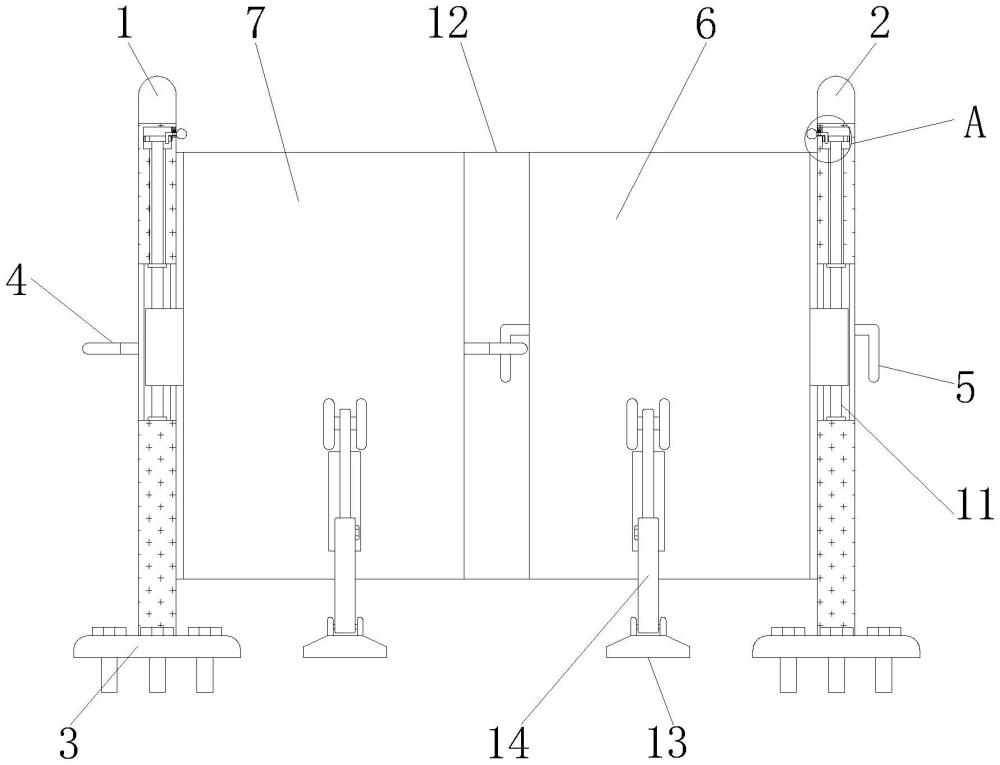

1.一種帶有延展支撐結構的隔離圍擋，包括一號立柱(1)和一號延展板(6)，其特征在于：所述一號立柱(1)的一側通過主板(12)連接有二號立柱(2)，所述一號立柱(1)和二號立柱(2)的下方連接有底座(3)，所述一號立柱(1)和二號立柱(2)的內側均通過軸承安裝有轉軸(11)，所述一號延展板(6)和二號延展板(7)固定套接在轉軸(11)的外側，所述一號立柱(1)和二號延展板(7)的一側均連接有掛環(4)，所述二號立柱(2)和一號延展板(6)的一側均連接有插銷(5)。

2.根據權利要求1所述的一種帶有延展支撐結構的隔離圍擋，其特征在于：所述轉軸(11)的頂端連接有轉盤(10)，所述一號立柱(1)和二號立柱(2)靠近轉盤(10)的內置槽中安裝有限位機構(8)，所述限位機構(8)包括支撐彈簧(801)、限位桿(802)、滑槽(803)和限位槽(804)，所述一號立柱(1)和二號立柱(2)靠近轉盤(10)的內側開設有滑槽(803)。

3.根據權利要求2所述的一種帶有延展支撐結構的隔離圍擋，其特征在于：所述滑槽(803)的內部設有支撐彈簧(801)，所述支撐彈簧(801)的下方設有限位桿(802)，且限位桿(802)和滑槽(803)之間為滑動連接，所述轉盤(10)靠近限位桿(802)的內側開設有環形分布的限位槽(804)。

4.根據權利要求1所述的一種帶有延展支撐結構的隔離圍擋，其特征在于：所述一號延展板(6)和二號延展板(7)相同的一側通過活動軸連接有伸縮桿(14)，所述伸縮桿(14)遠離一號延展板(6)和二號延展板(7)的一端通過活動軸連接有支撐座(13)。

5.根據權利要求4所述的一種帶有延展支撐結構的隔離圍擋，其特征在于：所述一號延展板(6)和二號延展板(7)靠近伸縮桿(14)的一側安裝有支撐機構(9)。

6.根據權利要求5所述的一種帶有延展支撐結構的隔離圍擋，其特征在于：所述支撐機構(9)包括滑塊(901)、手柄(902)、絲桿(903)和支撐桿(904)，所述一號延展板(6)和二號延展板(7)靠近伸縮桿(14)的一側內置槽中通過軸承安裝有絲桿(903)。

7.根據權利要求6所述的一種帶有延展支撐結構的隔離圍擋，其特征在于：所述絲桿(903)的外側套接有滑塊(901)，所述滑塊(901)與伸縮桿(14)之間通過活動軸連接有支撐桿(904)，所述絲桿(903)的一端連接有手柄(902)。

技術總結
本技術公開了一種帶有延展支撐結構的隔離圍擋，涉及隔離圍擋技術領域，包括一號立柱和一號延展板，所述一號立柱的一側通過主板連接有二號立柱。該帶有延展支撐結構的隔離圍擋，向上拉動限位桿，使限位桿在滑槽內向上滑動并擠壓支撐彈簧，隨后限位桿的一端脫離限位槽，然后再旋轉一號延展板或二號延展板，使一號延展板或二號延展板帶動轉軸旋轉，轉軸再帶動轉盤旋轉，再松開限位桿，使限位桿插入限位槽中，限制住轉盤的位置，進而限制轉軸的位置，延展開來的一號延展板或二號延展板可以增加隔離面積，并且環形分布的限位槽便于一號延展板或二號延展板進行多角度延展，提高了隔離圍擋的實用性。

技術研發人員：成萬停,鄧鴻敏,藍華林
受保護的技術使用者：佛山市國林建設工程有限公司
技術研發日：20240702
技術公布日：2025/4/28
