本技術涉及建設工程施工用圍擋，尤其涉及一種建設工程施工用圍擋。

背景技術：

1、建設工程施工用圍擋是指為了將建設施工現場與外部環境隔離開來，使施工現場成為一個相對封閉的空間所采取的措施，包括采用各種砌體材料砌筑的圍墻、采用各種成型板材構成的維護體等，起到一種美化，整潔統一的作用。

2、現有授權公告號為cn211874101?u的實用新型公開了施工用圍擋，包括多個立柱，以及設于相鄰的兩個立柱之間的擋板，各個所述立柱上分別設有至少一個掛纜槽，各個所述立柱上分別鉸接有一個支撐桿。

3、采用上述技術方案雖然在立柱上設有掛纜槽，掛纜槽可用于掛設施工現場的用電設備的電纜，提高了用電的安全性，在施工現場使用該施工用圍擋，無需再單獨架設電纜線桿，節省了人力物力，降低了施工成本，但上述技術方案，圍擋都是實心的，并且沒有設計抗風的功能，正是因為這個原因才讓圍擋在使用時，有著很大的安全隱患，如果圍擋的底盤不穩，在大風的作用力下很有可能將圍擋連排吹倒，嚴重時可能會造成人員受傷和財產損失的后果，因此本領域技術人員提供了一種建設工程施工用圍擋，以解決上述背景技術中提出的問題。

技術實現思路

1、有鑒于此，有必要提供一種建設工程施工用圍擋，用以解決目前市面上施工圍板不具備抗風功能的問題。

2、根據本實用新型的一個方面，提供一種建設工程施工用圍擋，包括圍擋槽，所述圍擋槽的內部設置有四個圍板，每個所述圍板的外表面均固定連接有限位條，每個所述限位條的外表面均與圍擋槽的內壁相接觸，每個所述圍板的內部均設置有兩個轉動板，每個所述轉動板的左右兩側面均固定連接有兩個轉動軸，每個所述轉動軸的外表面均與圍板的內壁轉動連接，每個所述圍板的正面和背面均固定連接有兩個緩沖底座，每組所述緩沖底座的相互靠近的一側面均固定連接有限位伸縮桿，每組所述限位伸縮桿相互遠離的一側面均固定連接有彈簧，每個所述彈簧遠離限位伸縮桿的一端均固定連接有蓋帽，每個所述限位伸縮桿遠離緩沖底座的一端均與蓋帽靠近彈簧的一側面固定連接，每個所述圍板的正面與背面均固定連接有六個保護欄。

3、根據一些實施例，其中一個所述圍板的背面固定連接有兩個鎖扣，所述圍擋槽的背面固定連接有兩個鎖環，每個所述鎖環均與鎖扣的外表面相接觸。

4、根據一些實施例，所述圍擋槽的下方設置有底盤座，所述底盤座的上表面與圍擋槽的底面固定連接。

5、根據一些實施例，所述底盤座的上表面固定連接有四個三角鐵，每組所述三角鐵相互靠近的一側面均與圍擋槽的正面和背面相接觸。

6、根據一些實施例，每個所述三角鐵的內部均設置有螺栓，每組所述螺栓相互靠近的一端均貫穿三角鐵并與圍擋槽的內壁螺紋連接。

7、根據一些實施例，所述圍擋槽的外側設置有兩個螺紋絲，每個所述螺紋絲靠近圍擋槽的一端均貫穿圍擋槽并延伸至圍擋槽的外部。

8、根據一些實施例，每個所述螺紋絲的外表面均螺紋連接有支撐桿，每個所述支撐桿的正面均與圍擋槽的背面相接觸，每個所述螺紋絲的外表面均螺紋連接有螺紋帽，每個所述螺紋帽的正面均與支撐桿的背面相接處。

9、根據一些實施例，每個所述支撐桿的上方均設置有螺桿，每個所述螺桿的底端均貫穿支撐桿并延伸至支撐桿的下方。

10、與現有技術相比，本實用新型的有益效果如下：

11、通過設置有圍擋槽、圍板、限位條、轉動板、轉動軸、緩沖底座、限位伸縮桿、彈簧和蓋帽的相互配合，利用圍擋槽為整體圍擋提供基礎的安裝槽，利用圍板和限位條卡接滑動在圍擋槽的內壁，可以拆卸成小塊，起到便于安裝和運輸的效果，利用緩沖底座、限位伸縮桿、彈簧和蓋帽的相互配合，可以減少蓋帽與轉動板接觸產生的噪音，避免噪音擾民的問題，該一種建設工程施工用圍擋能夠，具備抗風的功能，實現在大風天氣的情況下，該圍擋不易被風吹到的目的。

技術特征：

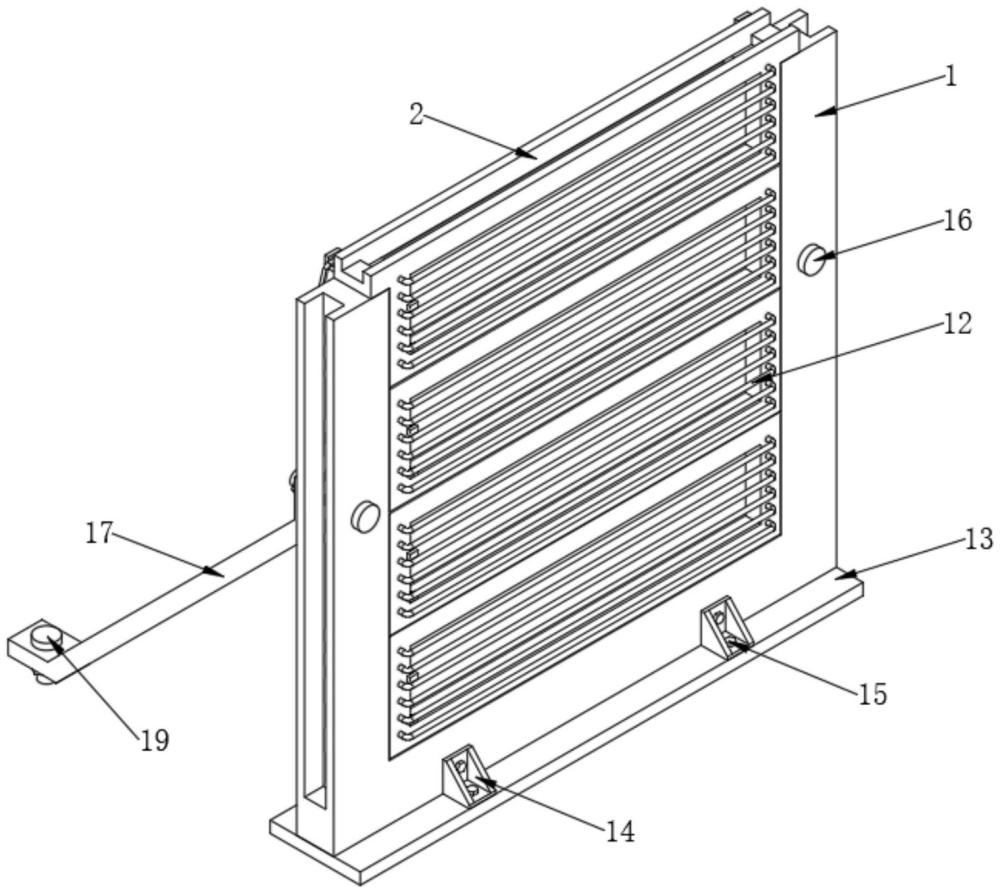

1.一種建設工程施工用圍擋，其特征在于，包括圍擋槽(1)，所述圍擋槽(1)的內部設置有四個圍板(2)，每個所述圍板(2)的外表面均固定連接有限位條(3)，每個所述限位條(3)的外表面均與圍擋槽(1)的內壁相接觸，每個所述圍板(2)的內部均設置有兩個轉動板(4)，每個所述轉動板(4)的左右兩側面均固定連接有兩個轉動軸(5)，每個所述轉動軸(5)的外表面均與圍板(2)的內壁轉動連接，每個所述圍板(2)的正面和背面均固定連接有兩個緩沖底座(6)，每組所述緩沖底座(6)的相互靠近的一側面均固定連接有限位伸縮桿(7)，每組所述限位伸縮桿(7)相互遠離的一側面均固定連接有彈簧(8)，每個所述彈簧(8)遠離限位伸縮桿(7)的一端均固定連接有蓋帽(9)，每個所述限位伸縮桿(7)遠離緩沖底座(6)的一端均與蓋帽(9)靠近彈簧(8)的一側面固定連接，每個所述圍板(2)的正面與背面均固定連接有六個保護欄(12)。

2.根據權利要求1所述的一種建設工程施工用圍擋，其特征在于，其中一個所述圍板(2)的背面固定連接有兩個鎖扣(10)，所述圍擋槽(1)的背面固定連接有兩個鎖環(11)，每個所述鎖環(11)均與鎖扣(10)的外表面相接觸。

3.根據權利要求1所述的一種建設工程施工用圍擋，其特征在于，所述圍擋槽(1)的下方設置有底盤座(13)，所述底盤座(13)的上表面與圍擋槽(1)的底面固定連接。

4.根據權利要求3所述的一種建設工程施工用圍擋，其特征在于，所述底盤座(13)的上表面固定連接有四個三角鐵(14)，每組所述三角鐵(14)相互靠近的一側面均與圍擋槽(1)的正面和背面相接觸。

5.根據權利要求4所述的一種建設工程施工用圍擋，其特征在于，每個所述三角鐵(14)的內部均設置有螺栓(15)，每組所述螺栓(15)相互靠近的一端均貫穿三角鐵(14)并與圍擋槽(1)的內壁螺紋連接。

6.根據權利要求1所述的一種建設工程施工用圍擋，其特征在于，所述圍擋槽(1)的外側設置有兩個螺紋絲(16)，每個所述螺紋絲(16)靠近圍擋槽(1)的一端均貫穿圍擋槽(1)并延伸至圍擋槽(1)的外部。

7.根據權利要求6所述的一種建設工程施工用圍擋，其特征在于，每個所述螺紋絲(16)的外表面均螺紋連接有支撐桿(17)，每個所述支撐桿(17)的正面均與圍擋槽(1)的背面相接觸，每個所述螺紋絲(16)的外表面均螺紋連接有螺紋帽(18)，每個所述螺紋帽(18)的正面均與支撐桿(17)的背面相接處。

8.根據權利要求7所述的一種建設工程施工用圍擋，其特征在于，每個所述支撐桿(17)的上方均設置有螺桿(19)，每個所述螺桿(19)的底端均貫穿支撐桿(17)并延伸至支撐桿(17)的下方。

技術總結
本技術公開一種建設工程施工用圍擋，包括圍擋槽，所述圍擋槽的內部設置有四個圍板，每個圍板的外表面均固定連接有限位條，每個限位條的外表面均與圍擋槽的內壁相接觸，每個圍板的內部均設置有兩個轉動板，每個轉動板的左右兩側面均固定連接有兩個轉動軸，每個轉動軸的外表面均與圍板的內壁轉動連接，每個圍板的正面和背面均固定連接有兩個緩沖底座，每組緩沖底座的相互靠近的一側面均固定連接有限位伸縮桿，每組限位伸縮桿相互遠離的一側面均固定連接有彈簧，每個彈簧遠離限位伸縮桿的一端均固定連接有蓋帽。本技術，達到該建設工程施工用圍擋，具備抗風防止吹倒和保護施工隱私作用的目的，另外具有快速拆卸的優點。
