本發明涉及一種預制塊，安裝用于在建筑物內劃分空間或放置裝飾品的結構物的隔墻等，具體涉及一種可以僅使用其自身的緊固結構而不需要緊固件等單獨的緊固裝置，安裝各種設計的隔斷等隔墻。

背景技術：

1、隔墻安裝在室內用于各種目的，例如，安裝隔斷墻以根據用途劃分空間或在墻壁上安裝裝飾架。

2、這類隔墻，例如隔斷墻，通常是用木材或輕質螺柱構建墻體框架，并在所述墻體框架的內外表面安裝石膏板等來構建的。

3、然而，施工這樣的隔墻不僅需要熟練的技術，而且一旦隔墻構建完畢，就不容易移動或者改變其設計。例如，當需要劃分的空間大小發生變化，需要移動或擴建隔墻，或更改隔墻的設計時，必須將原有的隔墻拆除，作為建筑垃圾處理，再用新材料重建，不僅使施工復雜化，而且浪費材料、破壞環境。

4、為了解決這些問題，韓國授權實用新型公告20-0400095公開了建筑用預制磚組，其由預制磚10、輔助磚20和角磚30組成，如圖1所示。

5、所述預制磚10的上端形成有卡定凸起14，下端形成有與所述卡定凸起14對應的卡槽12，中心部形成有長孔15、16，輔助磚20也具有與所述預制磚10形狀相同的卡定凸起24、卡槽22和長孔25、26，僅大小不同。

6、另外，角磚30具有兩個垂直形成的卡槽32、33，分別位于前表面和右側表面的中心部，并且上傳中心部處有一個垂直形成的孔35。

7、使用這種預制磚10、輔助磚20和角磚30施工墻體時，如圖2所示，使預制磚10的縱向c1面垂直，使卡定凸起14部分朝向施工方向，然后使輔助磚20的縱向c2面垂直，使輔助磚20的卡槽22與預制磚10的卡定凸起14結合，重復此施工，直到角磚30水平放置在墻體彎曲成l形的位置，使預制磚10的卡定凸起14部分與垂直形成的角磚30一側的卡槽32結合，并使預制磚10的卡定凸起14與角磚另一側的卡槽33結合。

8、但是，由于上述授權號20-0400095的預制磚組是以垂直滑動的方式在下表面使得卡槽12、22、32、33與卡定凸起14、24結合，不僅在靠近天花板下表面的區域施工困難，而且還存在不易創造各種設計的問題，例如形成開口、形成t字形凸壁等。

9、發明的內容

10、發明要解決的技術問題

11、本發明旨在解決上述現有技術的問題，其目的在于提供一種隔墻用無緊固件預制塊組件，通過改進結合方法，使得施工不受地點限制，任何人都可以輕易地構建或拆除具有各種形狀的開口結構和各種平面的連續彎曲結構設計的隔墻，并通過重復使用，避免材料的浪費和防止環境污染。

12、用于解決問題的技術方案

13、根據本發明解決上述問題的最優實施例，提供一種隔墻用無緊固件預制塊組件，其特征在于，包括：基準塊，上表面具有縱向全凸起，下表面具有縱向全凹槽；換向塊，上表面具有縱向半凸起和橫向凸起，下表面具有縱向全凹槽；上端塊，上表面由平坦面形成，下表面具有縱向全凹槽；開口端塊，上表面具有縱向半凸起或縱向全凸起，下表面具有縱向全凹槽或縱向半凹槽；開口上部面塊，上表面具有縱向全凸起，下表面具有平坦面；開口上端面塊,一側形成有匚字形卡定空間，另一側上表面和下表面分別設有平坦面和縱向半凹槽，縱向全凸起、橫向凸起及縱向半凸起沿著水平方向插入并結合到縱向全凹槽或縱向半凹槽。

14、基準塊由基準半塊和基準全塊組成，上端塊由上端半塊和上端全塊組成，開口上部面塊由開口上部面半塊和開口上部面全塊組成，基準全塊和上端全塊和開口上部面全塊的長度為基準半塊和上端半塊和開口上部面半塊的兩倍。

15、并且，開口端塊可以由上表面具有縱向半凸起且下表面具有縱向全凹槽的開口下部端塊和上表面具有縱向全凸起且下表面具有縱向半凹槽的開口上部端塊組成。

16、各所述塊的內部均可以填充有發泡合成樹脂或玻璃纖維。

17、同時，上述的本發明的隔墻用無緊固件預制塊組件還可包括：底板，安裝在室內地面，用于固定隔墻，且上表面具有縱向全凸起，下表面具有填膠槽，并且，與之一起或獨立地還可包括：柱體單元，安裝在天花板表面，用于固定隔墻。

18、所述柱體單元包括：上部固定體，固設在天花板表面，由固定板和上部結合柱組成；下部固定體，與所述上部固定體結合，由具有上寬下窄的漏斗狀的收尾蓋和下部結合柱組成；收尾柱，與所述下部固定體結合，其中，收尾蓋能夠在下部結合柱的外表面沿著上下方向滑動，或者，下部結合柱與收尾柱結合成它們的整體長度能夠調節。

19、發明的效果

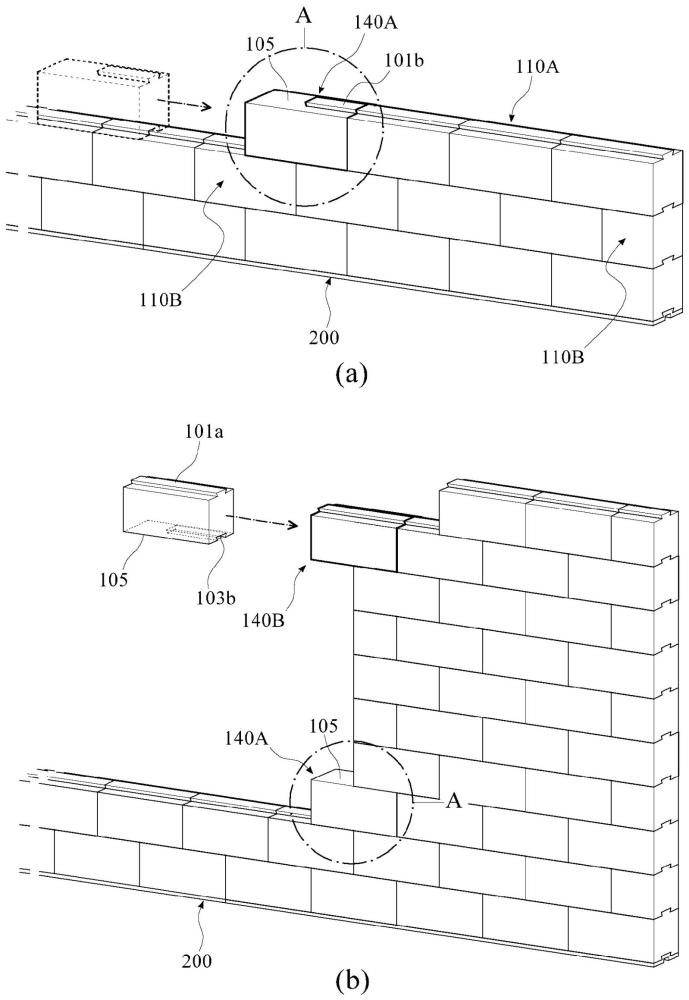

20、本發明具有沿著水平方向插入結合多個塊的結構，即使塊的安裝位置靠近天花板表面，也可以輕松完成組裝，因此可以普遍應用，不受安裝結構和位置的限制，并且由于只需將隔墻的所有彎曲結構水平插入在一起即可構建隔墻，因此任何人都可以輕松形成各種設計的隔墻。

21、并且，本發明允許任何人在短時間內輕松地拆卸和組裝隔墻，因此不僅可以隨時更改隔墻的設計，而且由于無需花費安裝或拆卸隔墻的費用，因此是經濟的，并且由于每個拆卸的塊都按原樣重新使用，不會產生廢物，因此不存在環境污染的問題。

技術實現思路

技術特征：

1.一種隔墻用無緊固件預制塊組件，是用于采用無緊固件組裝方式施工隔墻的塊（100）的組件，其特征在于，

2.根據權利要求1所述的隔墻用無緊固件預制塊組件，其特征在于，

3.根據權利要求1所述的隔墻用無緊固件預制塊組件，其特征在于，

4.根據權利要求1所述的隔墻用無緊固件預制塊組件，其特征在于，

5.根據權利要求1所述的隔墻用無緊固件預制塊組件，其特征在于，

6.根據權利要求1所述的隔墻用無緊固件預制塊組件，其特征在于，

7.根據權利要求1所述的隔墻用無緊固件預制塊組件，其特征在于，

8.根據權利要求7所述的隔墻用無緊固件預制塊組件，其特征在于，

9.根據權利要求1所述的隔墻用無緊固件預制塊組件，其特征在于，

10.根據權利要求9所述的隔墻用無緊固件預制塊組件，其特征在于，

11.根據權利要求10所述的隔墻用無緊固件預制塊組件，其特征在于，

12.根據權利要求11所述的隔墻用無緊固件預制塊組件，其特征在于，

13.根據權利要求11所述的隔墻用無緊固件預制塊組件，其特征在于，

技術總結
本發明提供一種預制塊，其可以僅使用其自身的緊固結構而不需要緊固件等單獨的緊固裝置，輕松地構建和拆卸各種設計的隔墻，例如用于在建筑物內劃分空間或放置裝飾品的隔斷等，該預制塊特征在于，包括：基準塊，上表面具有縱向全凸起，下表面具有縱向全凹槽；換向塊，上表面具有縱向半凸起和橫向凸起，下表面具有縱向全凹槽；上端塊，上表面由平坦面形成，下表面具有縱向全凹槽；開口端塊，上表面具有縱向半凸起或縱向全凸起，下表面具有縱向全凹槽或縱向半凹槽；開口上部面塊，上表面具有縱向全凸起，下表面具有平坦面；開口上端面塊,一側形成有匚字形卡定空間，另一側上表面和下表面分別設有平坦面和縱向半凹凸起，縱向全凸起、橫向凸起及縱向半凸起沿著水平方向插入并結合到縱向全凹槽或縱向半凹槽。

技術研發人員：張瑜準
受保護的技術使用者：張瑜準
技術研發日：
技術公布日：2025/4/28
