本技術涉及護欄相關，具體為一種具有延展結構的護欄。

背景技術：

1、護欄是一種用于保護和隔離的設施，通常由橫桿、豎桿和立柱組成，用于限制人員、車輛或其他物品的移動或活動范圍，防止發生意外事故或危險情況，護欄廣泛應用于各種場合，如工廠、車間、建筑物、城市街道、廣場、公園、鐵路沿線等，以保障人員和財產的安全。

2、然而現有的護欄的長度較為固定，當需要隔離的場地較大時需要用到較多的護欄進行保護和隔離，使用成本較高，因此本申請?zhí)峁┝艘环N具有延展結構的護欄來滿足需求。

技術實現思路

1、本實用新型的目的在于提供一種具有延展結構的護欄，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有延展結構的護欄，包括支柱，所述支柱的下方固定有支座，所述支柱的一側固定有連接座，所述連接座的一側貫穿有固定栓，所述連接座的內部安裝有連接塊，所述連接塊的一側固定有欄板，所述欄板的兩側均固定有欄桿，所述欄桿的一側貫穿有定位桿，所述欄桿的內部活動連接有伸縮桿，所述伸縮桿的表面開設有定位孔，所述伸縮桿的一側固定有伸縮板。

3、優選的，所述支座的上方表面開設有安裝孔，所述安裝孔以支座的中軸線對稱設置。

4、優選的，所述欄板通過固定栓與支柱螺紋連接，所述連接塊為開孔式設置。

5、優選的，所述欄板的一側固定有卡座，所述卡座的內部安裝有卡塊，所述卡塊的一側固定有警示板，所述警示板的上方表面開設有插槽。

6、優選的，所述警示板通過卡塊與卡座卡合連接，所述卡塊與卡座的形狀相符合。

7、優選的，所述伸縮桿與欄桿構成伸縮結構，所述伸縮桿以伸縮板的中軸線對稱設置。

8、優選的，所述定位孔在伸縮桿的一側呈等間距分布，所述定位孔與定位桿相對應。

9、與現有技術相比，本實用新型的有益效果是：

10、1.該一種具有延展結構的護欄，通過欄桿、定位桿、伸縮桿、定位孔和伸縮板的配合使用，當需要調整欄板的長度時，施工人員可以將定位桿拆下，之后可以將伸縮桿在欄桿的內部進行滑動，調節完成后再將定位桿插入到對應定位孔的內部將伸縮桿固定，能夠?qū)⒃撗b置進行延展使用，可以靈活調整保護和隔離的范圍，從而滿足不同的場地的使用需求；

11、2.該一種具有延展結構的護欄，通過支柱、連接座、固定栓和連接塊的設置，在安裝欄板時將連接塊插入到連接座的內部，通過擰緊固定栓就能夠快速對欄板進行安裝固定，便于施工人員現場的安裝工作；

12、3.該一種具有延展結構的護欄，通過卡座、卡塊、警示板和插槽的設置，警示板可以用來放置警示標語，使得該裝置能夠提醒來往行人，通過插槽的設置便于對警示標語進行更換，同時卡座和卡塊的設置使得警示板在拆裝起來也更加方便，無需借助其他工具就能夠進行安裝。

技術特征：

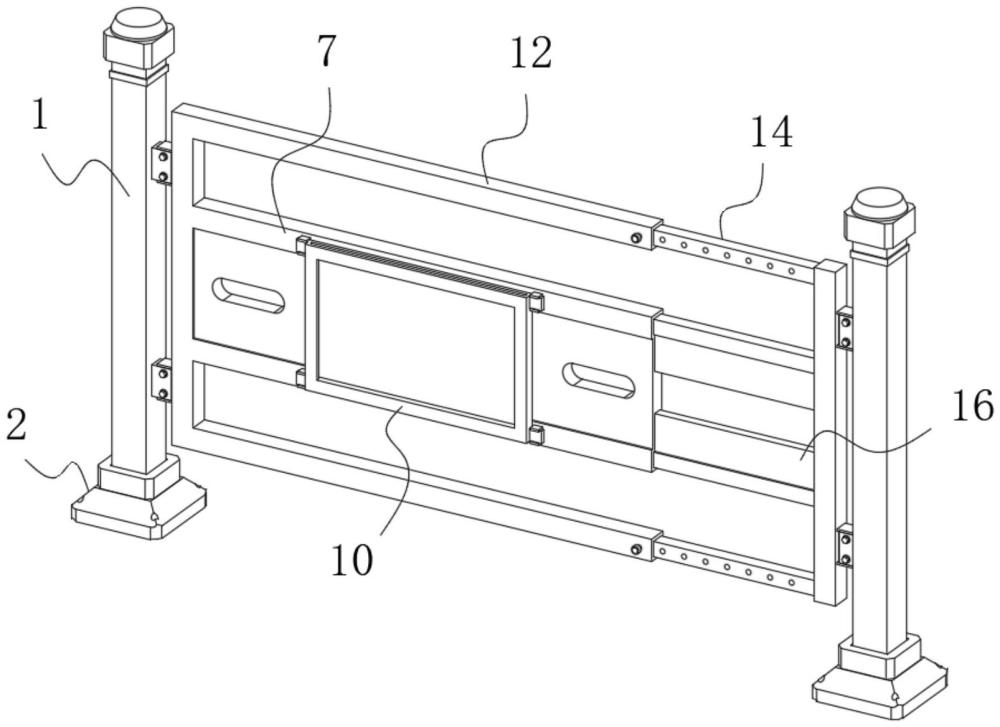

1.一種具有延展結構的護欄，包括支柱(1)，其特征在于：所述支柱(1)的下方固定有支座(2)，所述支柱(1)的一側固定有連接座(4)，所述連接座(4)的一側貫穿有固定栓(5)，所述連接座(4)的內部安裝有連接塊(6)，所述連接塊(6)的一側固定有欄板(7)，所述欄板(7)的兩側均固定有欄桿(12)，所述欄桿(12)的一側貫穿有定位桿(13)，所述欄桿(12)的內部活動連接有伸縮桿(14)，所述伸縮桿(14)的表面開設有定位孔(15)，所述伸縮桿(14)的一側固定有伸縮板(16)。

2.根據權利要求1所述的一種具有延展結構的護欄，其特征在于，所述支座(2)的上方表面開設有安裝孔(3)，所述安裝孔(3)以支座(2)的中軸線對稱設置。

3.根據權利要求1所述的一種具有延展結構的護欄，其特征在于，所述欄板(7)通過固定栓(5)與支柱(1)螺紋連接，所述連接塊(6)為開孔式設置。

4.根據權利要求1所述的一種具有延展結構的護欄，其特征在于，所述欄板(7)的一側固定有卡座(8)，所述卡座(8)的內部安裝有卡塊(9)，所述卡塊(9)的一側固定有警示板(10)，所述警示板(10)的上方表面開設有插槽(11)。

5.根據權利要求4所述的一種具有延展結構的護欄，其特征在于，所述警示板(10)通過卡塊(9)與卡座(8)卡合連接，所述卡塊(9)與卡座(8)的形狀相符合。

6.根據權利要求1所述的一種具有延展結構的護欄，其特征在于，所述伸縮桿(14)與欄桿(12)構成伸縮結構，所述伸縮桿(14)以伸縮板(16)的中軸線對稱設置。

7.根據權利要求1所述的一種具有延展結構的護欄，其特征在于，所述定位孔(15)在伸縮桿(14)的一側呈等間距分布，所述定位孔(15)與定位桿(13)相對應。

技術總結
本技術公開了一種具有延展結構的護欄，包括支柱，所述支柱的下方固定有支座，所述支柱的一側固定有連接座，所述連接座的一側貫穿有固定栓，所述連接座的內部安裝有連接塊，所述連接塊的一側固定有欄板，所述欄板的兩側均固定有欄桿，所述欄桿的一側貫穿有定位桿，所述欄桿的內部活動連接有伸縮桿；該一種具有延展結構的護欄，通過欄桿、定位桿、伸縮桿、定位孔和伸縮板的配合使用，當需要調整欄板的長度時，施工人員可以將定位桿拆下，之后可以將伸縮桿在欄桿的內部進行滑動，調節完成后再將定位桿插入到對應定位孔的內部將伸縮桿固定，能夠?qū)⒃撗b置進行延展使用，可以靈活調整保護和隔離的范圍，從而滿足不同的場地的使用需求。

技術研發人員：彭操坪,李延立,沈琦,張麗紅
受保護的技術使用者：蘇州眾之甫安防科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
