本技術涉及建筑施工領域，具體涉及一種女兒墻鋁板收邊收口裝置。

背景技術：

1、隨著現代建筑對外部構件標準化、美觀話的要求提升，越來越多的建筑外部構件采用金屬鋁板進行收邊收口，鋁板收邊收口可以實現復雜的造型和不同的色彩，不僅提升了建筑物的整體美感，還能對外墻保溫起到保護作用，提高外墻保溫的耐久性。

2、但在實際施工過程中，一般采用人工收邊收口，因此經常會碰到由于施工人員的技術能力之間存在差距，導致鋁板收邊收口的質量參差不齊，建筑整體美觀大打折扣，更有甚者由于收邊收口施工質量不合格導致建筑物發生滲漏等問題。

3、因此，為解決以上問題，需要一種女兒墻鋁板收邊收口裝置，解決上述問題。

技術實現思路

1、有鑒于此，本技術方案的女兒墻鋁板收邊收口裝置，通過高度調節桿配合安裝平臺進行安裝高度調節，確保固定立板端部的壓邊桿組件壓邊位置滿足施工需求，向下轉動壓邊把手即可通過把手端部將鋁板彎折到合適的收口位置，本裝置可以充分保證鋁板在收口處收口質量滿足設計要求，可根據構件之間的差距調整鋁板收口處彎折長度，滿足不同規格鋁板的施工需求。

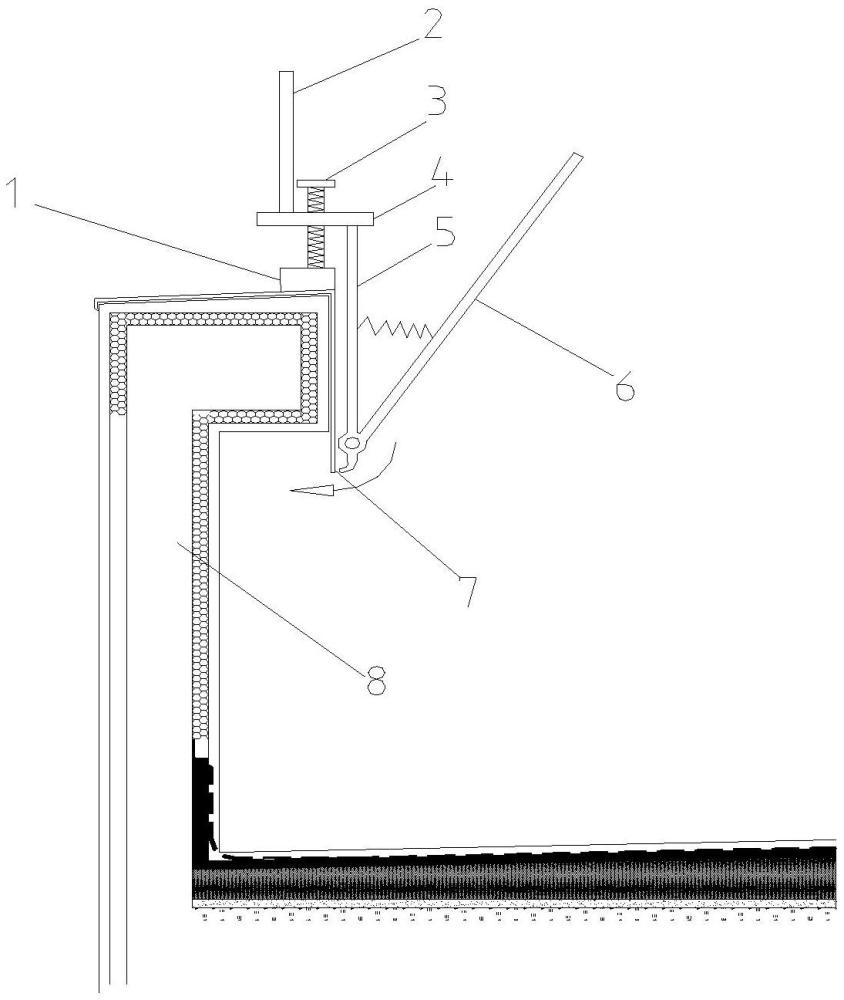

2、一種女兒墻鋁板收邊收口裝置，包括安裝平臺、設置與安裝平臺上的高度調節桿、設置于安裝平臺上的固定立板以及鉸接安裝于固定立板下端的壓邊桿組件；所述壓邊桿組件轉動對鋁板進行彎折收口。

3、進一步，所述壓邊桿組件包括鉸接于固定立板上的壓邊把手以及設置于壓邊把手端部收口臂，所述壓邊把手轉動帶動收口臂對鋁板進行壓邊收口。

4、進一步，所述收口臂包括與壓邊把手端部連接的弧形收口段以及硫化橡膠段，所述硫化橡膠段固定設置于弧形收口段端部。

5、進一步，所述安裝平臺上設置有用于配合高度調節桿進行調節安裝的調節孔，所述高度調節桿為多根且多根高度調節桿均勻分別在安裝平臺上。

6、進一步，還包括配合高度調節桿進行使用的調節墊塊。

7、進一步，所述壓邊桿組件與固定立板之間連接設置有回位彈簧。

8、本技術方案的女兒墻鋁板收邊收口裝置，通過高度調節桿配合安裝平臺進行安裝高度調節，確保固定立板端部的壓邊桿組件壓邊位置滿足施工需求，向下轉動壓邊把手即可通過把手端部將鋁板彎折到合適的收口位置，本裝置可以充分保證鋁板在收口處收口質量滿足設計要求，可根據構件之間的差距調整鋁板收口處彎折長度，滿足不同規格鋁板的施工需求。

技術特征：

1.一種女兒墻鋁板收邊收口裝置，其特征在于：包括安裝平臺、設置與安裝平臺上的高度調節桿、設置于安裝平臺上的固定立板以及鉸接安裝于固定立板下端的壓邊桿組件；所述壓邊桿組件轉動對鋁板進行彎折收口；所述壓邊桿組件與固定立板之間連接設置有回位彈簧；所述壓邊桿組件包括鉸接于固定立板上的壓邊把手以及設置于壓邊把手端部收口臂，所述壓邊把手轉動帶動收口臂對鋁板進行壓邊收口。

2.根據權利要求1所述的女兒墻鋁板收邊收口裝置，其特征在于：所述收口臂包括與壓邊把手端部連接的弧形收口段以及硫化橡膠段，所述硫化橡膠段固定設置于弧形收口段端部。

3.根據權利要求1所述的女兒墻鋁板收邊收口裝置，其特征在于：所述安裝平臺上設置有用于配合高度調節桿進行調節安裝的調節孔，所述高度調節桿為多根且多根高度調節桿均勻分別在安裝平臺上。

4.根據權利要求1所述的女兒墻鋁板收邊收口裝置，其特征在于：還包括配合高度調節桿進行使用的調節墊塊。

技術總結
本技術公開了一種女兒墻鋁板收邊收口裝置，包括安裝平臺、設置與安裝平臺上的高度調節桿、設置于安裝平臺上的固定立板以及鉸接安裝于固定立板下端的壓邊桿組件；所述壓邊桿組件轉動對鋁板進行彎折收口；本技術方案的女兒墻鋁板收邊收口裝置，通過高度調節桿配合安裝平臺進行安裝高度調節，確保固定立板端部的壓邊桿組件壓邊位置滿足施工需求，向下轉動壓邊把手即可通過把手端部將鋁板彎折到合適的收口位置，本裝置可以充分保證鋁板在收口處收口質量滿足設計要求，可根據構件之間的差距調整鋁板收口處彎折長度，滿足不同規格鋁板的施工需求。

技術研發人員：梁祿,訾振煒,孫磊
受保護的技術使用者：中冶建工集團（天津）建設工程有限公司
技術研發日：20240629
技術公布日：2025/4/28
