本技術涉及鋼結構，尤其涉及一種便于安裝導軌的鋼結構。

背景技術：

1、鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一。結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，并采用硅烷化、純錳磷化、水洗烘干、鍍鋅等除銹防銹工藝，各構件或部件之間通常采用焊縫、螺栓或鉚釘連接。

2、鋼結構是用鋼板和熱軋、冷彎或焊接型材(工字鋼、型鋼、壓型鋼板等)通過連接件(螺栓、高強螺栓等)連接而成的能承受荷載、傳遞荷載的結構形式。

3、鋼結構因自重輕、強度高、抗震性能好，并具有節能省地、可循環利用、建設周期短，建造和拆除時對環境污染較少等特點，享有“綠色建筑”的美稱。

4、現有的導軌都是雙槽鋼背靠背焊接，然后讓鋼件沿著導軌的雙槽口滾動，限位導軌及整個架體，從而帶著鋼件一起移動，會出現滑軌的現象且固定效果不好，同時不具有潤滑效果，導致導軌易出現生銹或卡死的情況，這大大降低了裝置的實用性。

5、為此，我們提出一種便于安裝導軌的鋼結構。

技術實現思路

1、本實用新型主要是解決上述現有技術所存在的技術問題，提供一種便于安裝導軌的鋼結構。

2、為了實現上述目的，本實用新型采用了如下技術方案，一種便于安裝導軌的鋼結構，包括工字鋼板本體以及對工字鋼板本體進行支撐的基座板本體，基座板本體的頂端壁上設置有固定塊，固定塊的右側外壁上開設有用于給工字鋼板本體滑動的滑動軌槽，基座板本體上設置有用于對工字鋼板本體定位的定位塊一和定位塊二，基座板本體上還設置有用于對滑動軌槽潤滑的連通塊、定位連接塊和潤滑圓槽以及對應的連通管件，基座板本體底端壁上設置有緩沖機構，緩沖機構包括有橡膠彈性板、碳纖維板和支撐底板。

3、作為本實用新型的一種優選技術方案，所述工字鋼板本體的左端外壁上固定安裝有與滑動軌槽相適配的滑動塊，滑動塊活動安裝在滑動軌槽內。

4、作為本實用新型的一種優選技術方案，定位連接塊活動安裝在固定塊的頂端壁上。

5、作為本實用新型的一種優選技術方案，所述定位連接塊的頂端壁上開設有用于和固定塊連接的螺紋滑槽一。

6、作為本實用新型的一種優選技術方案，連通塊固定安裝在定位連接塊的底端壁上，潤滑圓槽開設在連通塊的左側外壁上。

7、作為本實用新型的一種優選技術方案，所述工字鋼板本體的底部壁面上開設有與螺紋滑槽一相適配的螺紋滑槽二，螺紋滑槽一與螺紋滑槽二的位置相對應。

8、作為本實用新型的一種優選技術方案，固定塊內還設置有連通管件。

9、作為本實用新型的一種優選技術方案，所述連通管件的左端活動套入在潤滑圓槽內，連通管件的右端貫穿固定塊，連通管件的右端與滑動軌槽的左側內壁平行。

10、作為本實用新型的一種優選技術方案，所述定位塊二的左端外壁固定安裝在定位塊一的右側外壁上。

11、作為本實用新型的一種優選技術方案，定位塊一的底端固定安裝在基座板本體的頂端壁上。

12、作為本實用新型的一種優選技術方案，所述橡膠彈性板的頂端壁固定安裝在基座板本體的底端壁上。

13、作為本實用新型的一種優選技術方案，碳纖維板的頂端壁固定安裝在橡膠彈性板的底端壁上。

14、作為本實用新型的一種優選技術方案，支撐底板的頂端壁固定安裝在碳纖維板的底端壁上。

15、作為本實用新型的一種優選技術方案，所述基座板本體的左側外壁上固定安裝有安裝橫板，安裝橫板的頂端壁上開設有螺紋滑槽三。

16、有益效果

17、本實用新型提供了一種便于安裝導軌的鋼結構。具備以下有益效果：

18、1、該一種便于安裝導軌的鋼結構，在需要使用時，通過設置的連通管件、潤滑圓槽以及對應的連通塊實現了定期對滑動軌槽進行潤滑的效果，達到具有潤滑效果，避免導軌出現生銹或卡死的情況，這大大提高了裝置的實用性。

19、2、該一種便于安裝導軌的鋼結構，在需要使用時，通過設置的螺紋滑槽一和螺紋滑槽二以及定位塊一與定位塊二實現了對基座板本體的安裝或定位更加的穩固，使得裝置實用性更強。

技術特征：

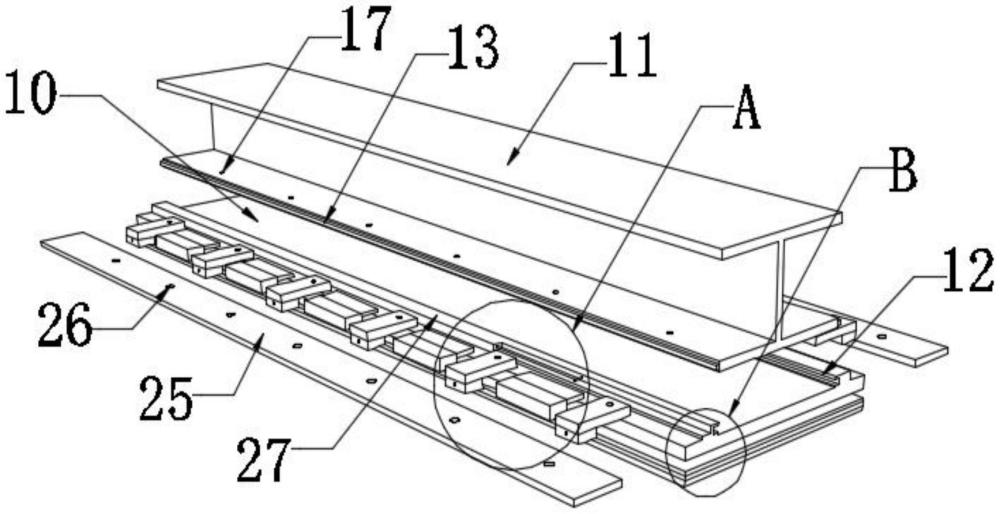

1.一種便于安裝導軌的鋼結構，包括工字鋼板本體(11)以及對工字鋼板本體(11)進行支撐的基座板本體(10)，其特征在于：所述基座板本體(10)的頂端壁上設置有固定塊(27)，固定塊(27)的右側外壁上開設有用于給工字鋼板本體(11)滑動的滑動軌槽(12)，基座板本體(10)上設置有用于對工字鋼板本體(11)定位的定位塊一(20)和定位塊二(21)，基座板本體(10)上還設置有用于對滑動軌槽(12)潤滑的連通塊(15)、定位連接塊(14)和潤滑圓槽(18)以及對應的連通管件(19)，基座板本體(10)底端壁上設置有緩沖機構，緩沖機構包括有橡膠彈性板(22)、碳纖維板(23)和支撐底板(24)。

2.根據權利要求1所述的一種便于安裝導軌的鋼結構，其特征在于：所述工字鋼板本體(11)的左端外壁上固定安裝有與滑動軌槽(12)相適配的滑動塊(13)，滑動塊(13)活動安裝在滑動軌槽(12)內，定位連接塊(14)活動安裝在固定塊(27)的頂端壁上。

3.根據權利要求1所述的一種便于安裝導軌的鋼結構，其特征在于：所述定位連接塊(14)的頂端壁上開設有用于和固定塊(27)連接的螺紋滑槽一(16)，連通塊(15)固定安裝在定位連接塊(14)的底端壁上，潤滑圓槽(18)開設在連通塊(15)的左側外壁上。

4.根據權利要求1所述的一種便于安裝導軌的鋼結構，其特征在于：所述工字鋼板本體(11)的底部壁面上開設有與螺紋滑槽一(16)相適配的螺紋滑槽二(17)，螺紋滑槽一(16)與螺紋滑槽二(17)的位置相對應，固定塊(27)內還設置有連通管件(19)。

5.根據權利要求1所述的一種便于安裝導軌的鋼結構，其特征在于：所述連通管件(19)的左端活動套入在潤滑圓槽(18)內，連通管件(19)的右端貫穿固定塊(27)，連通管件(19)的右端與滑動軌槽(12)的左側內壁平行。

6.根據權利要求1所述的一種便于安裝導軌的鋼結構，其特征在于：所述定位塊二(21)的左端外壁固定安裝在定位塊一(20)的右側外壁上，定位塊一(20)的底端固定安裝在基座板本體(10)的頂端壁上。

7.根據權利要求1所述的一種便于安裝導軌的鋼結構，其特征在于：所述橡膠彈性板(22)的頂端壁固定安裝在基座板本體(10)的底端壁上，碳纖維板(23)的頂端壁固定安裝在橡膠彈性板(22)的底端壁上，支撐底板(24)的頂端壁固定安裝在碳纖維板(23)的底端壁上。

8.根據權利要求1所述的一種便于安裝導軌的鋼結構，其特征在于：所述基座板本體(10)的左側外壁上固定安裝有安裝橫板(25)，安裝橫板(25)的頂端壁上開設有螺紋滑槽三(26)。

技術總結
本技術涉及鋼結構技術領域，且公開了一種便于安裝導軌的鋼結構，包括工字鋼板本體以及對工字鋼板本體進行支撐的基座板本體，基座板本體的頂端壁上設置有固定塊，固定塊的右側外壁上開設有用于給工字鋼板本體滑動的滑動軌槽，基座板本體上設置有用于對工字鋼板本體定位的定位塊一和定位塊二，基座板本體上還設置有用于對滑動軌槽潤滑的連通塊、定位連接塊和潤滑圓槽以及對應的連通管件，基座板本體底端壁上設置有緩沖機構，緩沖機構包括有橡膠彈性板、碳纖維板和支撐底板。本技術通過設置的連通管件、潤滑圓槽以及對應的連通塊實現了定期對滑動軌槽進行潤滑的效果，避免導軌出現生銹或卡死的情況，這大大提高了裝置的實用性。

技術研發人員：趙勇剛,劉寒寒
受保護的技術使用者：山東華建鋼結構有限公司
技術研發日：20240703
技術公布日：2025/4/28
