本技術涉及建筑工程零件領域，具體為一種懸挑型鋼可回收式預埋錨固螺栓組件。

背景技術：

1、在高層建筑施工領域中，懸挑式型鋼腳手架作為重要的臨時結構，其施工技術已比較成熟，但在傳統的施工中，懸挑式型鋼腳手架的錨固端普遍采用預埋u型鋼筋錨固螺栓，從而將懸挑型鋼錨固在樓板上。

2、這種傳統做法在型鋼腳手架拆除后，需要通過人工切割方式去除裸露在樓板表面的螺桿，這一操作過程不僅繁瑣耗時，增加了人力與物力成本，還不可避免地導致了材料的浪費；

3、然而，即便經過切割，還是難以保證樓板表面平整，殘留的凸起螺桿不僅影響美觀，還構成了潛在的安全隱患，易導致人員絆倒等意外事故的發生。

技術實現思路

1、本實用新型的目的在于提供一種懸挑型鋼可回收式預埋錨固螺栓組件，可以在拆除懸挑型鋼后回收錨固螺桿，避免傳統錨固方式人工切割錨固螺桿造成的材料浪費和安全隱患。

2、本實用新型的目的通過如下技術方案實現：一種懸挑型鋼可回收式預埋錨固螺栓組件，它包括預埋基座、兩個錨固螺桿以及壓板；

3、所述預埋基座包括上小下大且底部對接的兩個棱臺，所述棱臺的上臺面設有豎直向下延伸的螺紋孔，所述壓板位于預埋基座的上方，且壓板對應各螺紋孔位置一一對應設有通孔，兩個錨固螺桿分別旋設于兩個螺紋孔中，兩個錨固螺桿的上端分別經對應的通孔穿出壓板，且各錨固螺桿穿出壓板的部分旋設有螺母鎖定件。

4、較之現有技術而言，本實用新型的優點在于：

5、1、通過預埋基座和錨固螺桿的配合，使得在拆除懸挑型鋼后，錨固螺桿可以旋出預埋基座并回收利用，避免了傳統懸挑型鋼拆除后需要人工切割u型鋼筋錨固螺栓的缺陷，降低了人工成本，提高了施工效率。

6、2、通過預埋基座中兩個上小下大且底部相連的棱臺，使得預埋基座在現澆混凝土層中具有良好的抗拔性能，且棱臺的外周設有臺階，進一步地提高棱臺與混凝土之間的結合性，避免了預埋基座發生傾斜或被整體拔出。

技術特征：

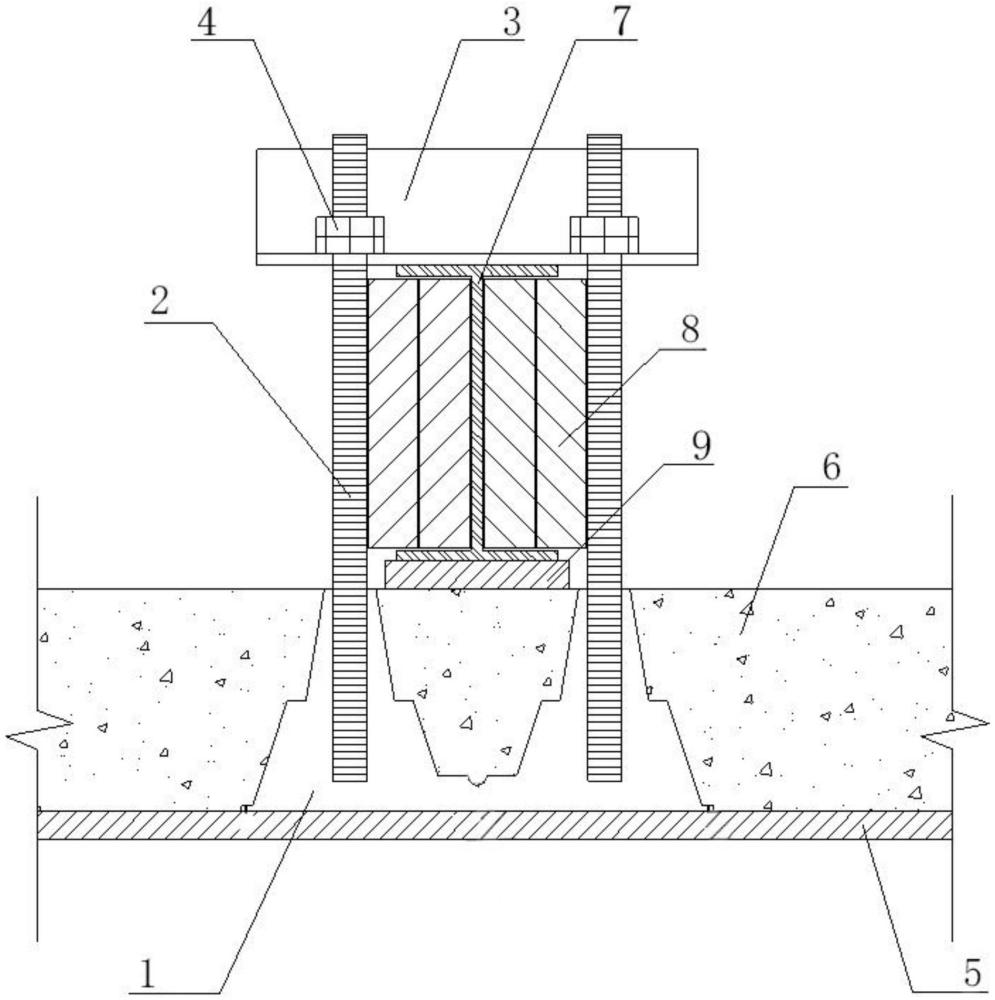

1.一種懸挑型鋼可回收式預埋錨固螺栓組件，其特征在于：它包括預埋基座(1)、兩個錨固螺桿(2)以及壓板(3)；

2.根據權利要求1所述的懸挑型鋼可回收式預埋錨固螺栓組件，其特征在于：所述預埋基座(1)的周側設有若干帶孔連接板(103)。

3.根據權利要求1所述的懸挑型鋼可回收式預埋錨固螺栓組件，其特征在于：所述棱臺(101)為四棱臺，所述棱臺(101)外周設有向其中軸線方向延伸的臺階(104)。

4.根據權利要求1所述的懸挑型鋼可回收式預埋錨固螺栓組件，其特征在于：兩個棱臺(101)對接處的頂部設有容納加強鋼筋的凹槽(105)。

5.根據權利要求1-4任意一項所述的懸挑型鋼可回收式預埋錨固螺栓組件，其特征在于：所述壓板(3)與預埋基座(1)之間還設有兩根保護管，兩根保護管分別套設在兩個錨固螺桿(2)上。

技術總結
本技術涉及建筑工程零件領域，本技術的目的在于提供一種懸挑型鋼可回收式預埋錨固螺栓組件，它包括預埋基座、兩個錨固螺桿以及壓板；所述預埋基座包括上小下大且底部對接的兩個棱臺，所述棱臺的上臺面設有豎直向下延伸的螺紋孔，所述壓板位于預埋基座的上方，且壓板對應各螺紋孔位置一一對應設有通孔，兩個錨固螺桿分別旋設于兩個螺紋孔中，兩個錨固螺桿的上端分別經對應的通孔穿出壓板，且各錨固螺桿穿出壓板的部分旋設有螺母鎖定件。本技術可以在拆除懸挑型鋼后回收錨固螺桿，避免傳統錨固方式需要人工切割錨固螺桿造成的材料浪費以及安全隱患。

技術研發人員：范育恒,王瑋昕,黃成標,林淼,林彬
受保護的技術使用者：福建省建筑設計研究院有限公司
技術研發日：20240710
技術公布日：2025/4/28
