本技術屬于木結構柱腳，具體涉及一種可調節式抗震耗能的木結構柱腳。

背景技術：

1、木結構是單純由木材或主要由木材承受荷載的結構，通過各種金屬連接件或榫卯手段進行連接和固定。

2、現代木結構建筑中，結構材料也由工程木取代了原木，結構構件間的連接更多的是采用金屬連接件，取代了傳統木結構建筑的榫卯連接形式，使結構更加穩定。這種連接形式提高了節點的剛性，會使木材發生脆性破壞，降低了節點抗震性能。

3、因此，對于現有技術存在的技術問題，有待解決。

技術實現思路

1、本實用新型的目的在于提供一種可調節式抗震耗能的木結構柱腳，以解決抗震性能較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可調節式抗震耗能的木結構柱腳，包括方形鋼板，所述方形鋼板的上側設置有固定底板，所述固定底板上設置有圓心孔，所述圓心孔內設置有連接圓管，所述圓心孔的上側設置有圓形鋼板，所述圓形鋼板上設置有植筋螺桿；

3、所述方形鋼板上設置有焊接螺桿，所述焊接螺桿的一端貫穿所述固定底板，并延伸至所述固定底板上側的外壁；所述焊接螺桿螺紋安裝有固定螺母，所述固定螺母分別位于所述固定底板上下兩側的外壁。

4、優選的，所述連接圓管與所述圓心孔之間設置有彈簧。

5、優選的，所述焊接螺桿的一端與所述方形鋼板固定連接。

6、本實用新型的技術效果和優點：通過調節固定底板的水平度來抵消預埋件產生的誤差，可通過固定螺母安裝在焊接螺桿上對固定底板進行固定使其保持穩定的狀態，并將植筋螺桿塞進打好孔并注滿植筋膠的木柱中，通過固定底板與方形鋼板的連接吸收能量，可以有效的防止木材的脆性破壞，并且適用于各種截面形式的木柱，大大提高了建筑的抗震能力。

技術特征：

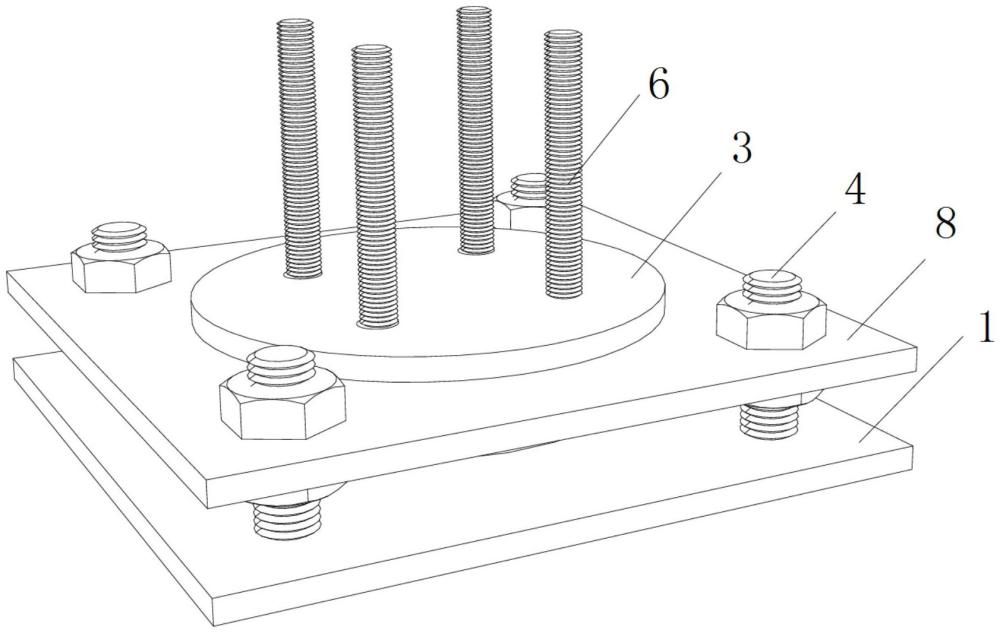

1.一種可調節式抗震耗能的木結構柱腳，其特征在于：包括方形鋼板(1)，所述方形鋼板(1)的上側設置有固定底板(8)，所述固定底板(8)上設置有圓心孔(9)，所述圓心孔(9)內設置有連接圓管(5)，所述圓心孔(9)的上側設置有圓形鋼板(3)，所述圓形鋼板(3)上設置有植筋螺桿(6)；

2.根據權利要求1所述的一種可調節式抗震耗能的木結構柱腳，其特征在于：所述連接圓管(5)與所述圓心孔(9)之間設置有彈簧(7)。

3.根據權利要求2所述的一種可調節式抗震耗能的木結構柱腳，其特征在于：所述焊接螺桿(2)的一端與所述方形鋼板(1)固定連接。

技術總結
本技術公開了一種可調節式抗震耗能的木結構柱腳，包括方形鋼板，所述方形鋼板的上側設置有固定底板，所述固定底板上設置有圓心孔，所述圓心孔內設置有連接圓管，所述圓心孔的上側設置有圓形鋼板，所述圓形鋼板上設置有植筋螺桿。所述連接圓管與所述圓心孔之間設置有彈簧。通過調節固定底板的水平度來抵消預埋件產生的誤差，可通過固定螺母安裝在焊接螺桿上對固定底板進行固定使其保持穩定的狀態，并將植筋螺桿塞進打好孔并注滿植筋膠的木柱中，通過固定底板與方形鋼板的連接吸收能量，可以有效的防止木材的脆性破壞，并且適用于各種截面形式的木柱，大大提高了建筑的抗震能力。

技術研發人員：張海龍,滕樹余,馬威
受保護的技術使用者：江蘇聯筑建筑科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
