本發明涉及工地安全防護，具體為一種外腳手架防墜用安全挑網。

背景技術：

1、安全網是在進行高空建筑施工設備安裝或技藝表演時，在其下或其側設置的起保護作用的網，以防因人或物件墜落而造成的事故。安全網由網體、邊繩、系繩和筋繩構成。網體由網繩編結而成，具有菱形或方形的網目。

2、現有的安全挑網做法以及安裝方法是:在斜撐鋼管底部設扣件與外架連接。(直角扣件或旋轉扣件)；然后將斜撐鋼管豎起來，接著將網的一端掛在斜撐橫桿上，另外一端掛在外架橫桿(網的寬度憑經驗按斜撐展開45度后的所需的寬度掛設)，并在橫桿上綁好鐵絲；然后人工拉著鐵絲將斜撐放倒至45度，其中：當斜撐用直角扣件固定在外架橫桿上時，需將扣件螺絲松動，方可轉動放倒；當斜撐用旋轉扣件時，可直接放倒；最后將鐵絲綁至外架，最終為鐵絲受力或安全網的繩子受力；但是現有的結構會產生以下缺陷:斜撐體系與外架直接連接的時候，外架直接承受斜撐體系本身以及上部墜物的下落荷載并且因斜撐桿端部距腳手架的主節點遠，增加了外架的安全風險；還因?yàn)榘踩艟W(wǎng)面積大在風荷載的作用下，外架受力進一步增大，也將導致外架的安全風險增加，安全挑網也容易在風荷載的作用下出現偏移。另外斜撐桿當與外架橫桿固定時，需用直角扣件，直角扣件需松動后方向外指向45度，有滑落風險；為此，我們提出一種外腳手架防墜用安全挑網。

技術實現思路

1、本發明的目的在于提供一種外腳手架防墜用安全挑網，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種外腳手架防墜用安全挑網，包括多個固定在建筑上下外墻外側的連接件，多個連接件之間可拆卸連接有平衡管，位于上外墻外側的平衡管上固定安裝有多個第一滑輪，位于下外墻外側的平衡管上設置有多個固定盤，相鄰的兩個固定盤成一組，且每組固定盤之間安裝有鋼塊，每個固定盤上呈環形分布開設有多個方形孔，鋼塊上通過榫卯連接有斜鋼管，斜鋼管一端滑動安裝有第二導軌，第二導軌頂部固定安裝有第二滑輪，多個第二導軌上滑動連接有安全網，安全網一側兩端均固定連接有導桿，安全網另外一端滑動連接有多個連接桿，連接桿上連接有復進彈簧，每個復進彈簧一端均固定連接有第一連接繩，下外墻頂部固定安裝有第二電機，第二電機輸出軸上套接有第一齒輪，下外墻在靠近第二電機旁轉動連接有第二齒輪，第二齒輪一側固定連接有第一繞線輥，第一連接繩一端和導桿固定連接，另外一端盤繞在第一繞線輥上。

3、優選的，下外墻頂部放置有多個放置板，每個固定盤向外進行延伸形成直角端部，兩個直角端部之間和放置板吻合，放置板和直角端部之間通過螺栓固定連接在一起。

4、優選的，每個斜鋼管上均固定連接有第一導軌，斜鋼管一端底部均開設有方槽，第一導軌和第二導軌端部截面互相平行，斜鋼管在靠近第二導軌底部開設有滑槽，滑槽上滑動連接有鋼槽，鋼槽和第一導軌滑動連接，且鋼槽和第二導軌固定連接在一起。

5、優選的，第一導軌和第二導軌兩側均呈凹陷狀態，導桿位于第二導軌一側滑動。

6、優選的，下外墻頂部固定安裝有控制柜，下外墻頂部在靠近控制柜旁固定安裝有第一電機，第一電機輸出軸套接有第二繞線輥，第二繞線輥上固定連接有第二連接繩，第二連接繩穿過復進彈簧繞過第一滑輪和方形孔固定連接在一起。

7、優選的，每個第一連接繩上均吊設有配重塊，配重塊位于第一滑輪和固定盤之間活動，配重塊上通過繩索固定連接有連接管，連接管外部固定連接有副安全網，副安全網一端固定連接在導桿上跟隨安全網于第一導軌和第二導軌之間滑動。

8、優選的，每個第二導軌頂部均固定安裝有彈簧限位器，彈簧限位器一端凸出第二導軌側面，當導桿經過彈簧限位器時，驅動彈簧限位器壓縮，彈簧限位器用以對導桿限位。

9、優選的，多個斜鋼管上在朝向外墻的側面插接有簸箕。

10、優選的，每個連接件上均貫穿有螺紋鋼管，螺紋鋼管和平衡管通過螺栓連接，連接件內側兩端均固定連接有固定桿，連接件內側中部均的固定連接有加強筋，上下外墻外側均固定安裝有多個翹鍵，每個翹鍵均位于平衡管底部。

11、與現有技術相比，本發明的有益效果是：

12、1、本發明安全網整個敷設在第一滑輪和第一滑輪之間，由于第二電機具有一定扭矩會使得安全網在安裝好了之后更為的牢靠，并且安全網通過和第一導軌和第二導軌與斜鋼管處于分離式設計，再通過第二滑輪和第一滑輪將安全網進行拱起，讓安全網能夠在受力的時候，網格之間能夠互相拉扯，使其受力比較平均，使得安全網能夠有效的發揮其張力，提升裝置的安全性能；

13、2、本發明當安全網受力之后，若安全網受力破損，那么建筑垃圾就會掉落在副安全網上，當副安全網受力之后，副安全網會帶動配重塊下降，配重塊下降會使得復進彈簧和第一滑輪接觸，使得復進彈簧壓縮，安全網會將預留一部分保留在第二導軌上的網格補充到破損的區域，防止破損處再次接觸建筑垃圾后更加易于將網格撕碎，因此有了副安全網的前提下，提升裝置的安全性能

14、3、斜鋼管被安裝好了之后，可以通過第二連接繩也穿過第一滑輪和第二滑輪，讓第二連接繩可以牽引斜鋼管，防止放置板在受力之后沿著下外墻掉落于地面，另外當斜鋼管受力之后第二連接繩被拉緊，第二繞線輥用于限制第二連接繩跟隨斜鋼管一端朝下移動，當斜鋼管受橫向風力的影響的時候，由于斜鋼管端部和鋼塊連接，鋼塊安裝在方形孔上，在受力之后通過鋼塊在固定盤上對放置板產生壓力，使得整體變得更加的穩定。

技術特征：

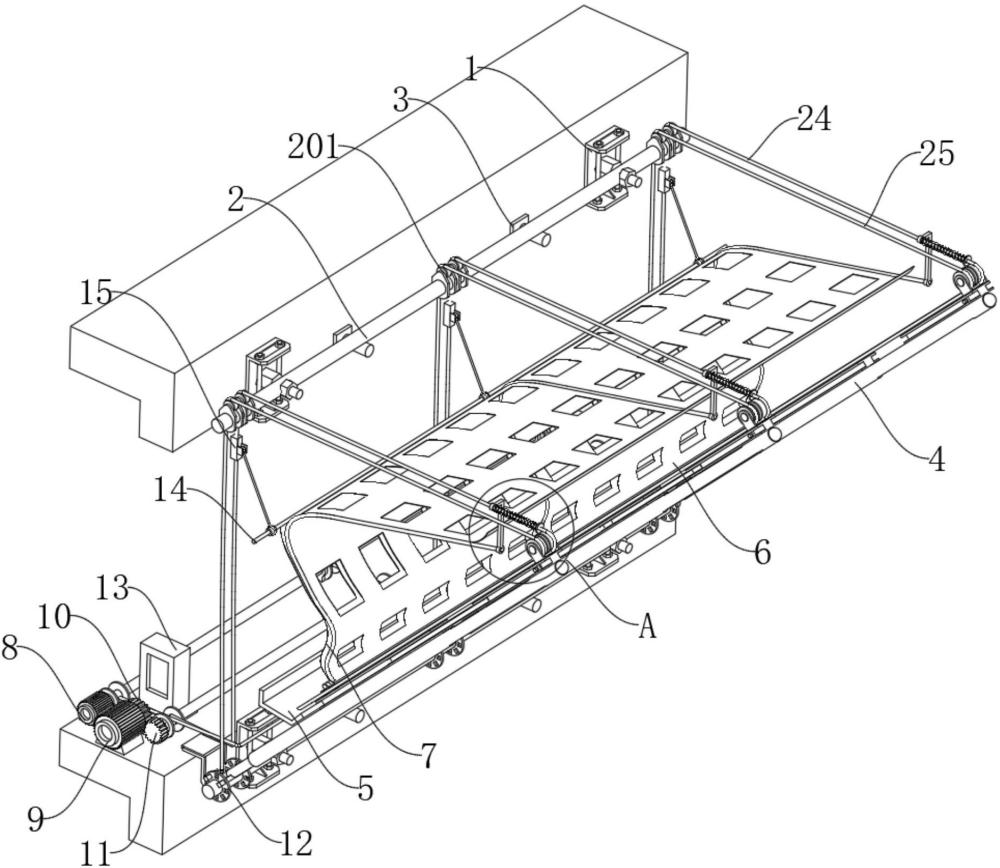

1.一種外腳手架防墜用安全挑網，其特征在于：包括多個固定在建筑上下外墻外側的連接件（1），多個所述連接件（1）之間可拆卸連接有平衡管（2），位于上外墻外側的所述平衡管（2）上固定安裝有多個第一滑輪（201），位于下外墻外側的所述平衡管（2）上設置有多個固定盤（12），相鄰的兩個固定盤（12）成一組，且每組固定盤（12）之間安裝有鋼塊（18），每個所述固定盤（12）上呈環形分布開設有多個方形孔（19），所述鋼塊（18）上通過榫卯連接有斜鋼管（4），所述斜鋼管（4）一端滑動安裝有第二導軌（405），所述第二導軌（405）頂部固定安裝有第二滑輪（23），多個所述第二導軌（405）上滑動連接有安全網（6），所述安全網（6）一側兩端均固定連接有導桿（21），所述安全網（6）另外一端滑動連接有多個連接桿（20），所述連接桿（20）上連接有復進彈簧（22），每個所述復進彈簧（22）一端均固定連接有第一連接繩（24），下外墻頂部固定安裝有第二電機（9），所述第二電機（9）輸出軸上套接有第一齒輪（10），下外墻在靠近第二電機（9）旁轉動連接有第二齒輪（11），所述第二齒輪（11）一側固定連接有第一繞線輥，所述第一連接繩（24）一端和導桿（21）固定連接，另外一端盤繞在第一繞線輥上。

2.根據權利要求1所述的一種外腳手架防墜用安全挑網，其特征在于：所述下外墻頂部放置有多個放置板（17），每個所述固定盤（12）向外進行延伸形成直角端部，兩個所述直角端部之間和放置板（17）吻合，所述放置板（17）和直角端部之間通過螺栓固定連接在一起。

3.根據權利要求1所述的一種外腳手架防墜用安全挑網，其特征在于：每個所述斜鋼管（4）上均固定連接有第一導軌（402），所述斜鋼管（4）一端底部均開設有方槽（401），所述第一導軌（402）和第二導軌（405）端部截面互相平行，所述斜鋼管（4）在靠近第二導軌（405）底部開設有滑槽（404），所述滑槽（404）上滑動連接有鋼槽（403），所述鋼槽（403）和第一導軌（402）滑動連接，且所述鋼槽（403）和第二導軌（405）固定連接在一起。

4.根據權利要求3所述的一種外腳手架防墜用安全挑網，其特征在于：所述第一導軌（402）和第二導軌（405）兩側均呈凹陷狀態，所述導桿（21）位于第二導軌（405）一側滑動。

5.根據權利要求1所述的一種外腳手架防墜用安全挑網，其特征在于：所述下外墻頂部固定安裝有控制柜（13），所述下外墻頂部在靠近控制柜（13）旁固定安裝有第一電機（8），所述第一電機（8）輸出軸套接有第二繞線輥，所述第二繞線輥上固定連接有第二連接繩（25），所述第二連接繩（25）穿過復進彈簧（22）繞過第一滑輪（201）和方形孔（19）固定連接在一起。

6.根據權利要求1所述的一種外腳手架防墜用安全挑網，其特征在于：每個所述第一連接繩（24）上均吊設有配重塊（15），所述配重塊（15）位于第一滑輪（201）和固定盤（12）之間活動，所述配重塊（15）上通過繩索固定連接有連接管（14），所述連接管（14）外部固定連接有副安全網（7），所述副安全網（7）一端固定連接在導桿（21）上跟隨安全網（6）于第一導軌（402）和第二導軌（405）之間滑動。

7.根據權利要求2所述的一種外腳手架防墜用安全挑網，其特征在于：每個所述第二導軌（405）頂部均固定安裝有彈簧限位器（16），所述彈簧限位器（16）一端凸出第二導軌（405）側面，當所述導桿（21）經過彈簧限位器（16）時，驅動彈簧限位器（16）壓縮，所述彈簧限位器（16）用以對導桿（21）限位。

8.根據權利要求1所述的一種外腳手架防墜用安全挑網，其特征在于：多個所述斜鋼管（4）上在朝向外墻的側面插接有簸箕（5）。

9.根據權利要求1所述的一種外腳手架防墜用安全挑網，其特征在于：每個所述連接件（1）上均貫穿有螺紋鋼管（101），所述螺紋鋼管（101）和平衡管（2）通過螺栓連接，所述連接件（1）內側兩端均固定連接有固定桿（103），所述連接件（1）內側中部均的固定連接有加強筋（102），所述上下外墻外側均固定安裝有多個翹鍵（3），每個所述翹鍵（3）均位于平衡管（2）底部。

技術總結
本發明涉及工地安全防護技術領域，公開了一種外腳手架防墜用安全挑網，包括多個固定在建筑上下外墻外側的連接件，多個連接件之間可拆卸連接有平衡管，位于上外墻外側的平衡管上固定安裝有多個第一滑輪，位于下外墻外側的平衡管上設置有多個固定盤，相鄰的兩個固定盤成一組，且每組固定盤之間安裝有鋼塊，每個固定盤上呈環形分布開設有多個方形孔，鋼塊上通過榫卯連接有斜鋼管，此外腳手架防墜用安全挑網，安全網通過和第一導軌和第二導軌與斜鋼管處于分離式設計，再通過第二滑輪和第一滑輪將安全網進行拱起，讓安全網能夠在受力的時候，網格之間能夠互相拉扯，使其受力比較平均，使得安全網能夠有效的發揮其張力，提升裝置的安全性能。

技術研發人員：魯晨,范銀琴,王濤,錢德永
受保護的技術使用者：寧波建工建樂工程有限公司
技術研發日：
技術公布日：2025/4/28
