相關申請的交叉引用

本申請要求享有于2013年8月9日申請的美國臨時專利申請號為61/864,156以及于2013年12月12日申請的美國臨時專利申請號為61/915,257的優先權，本實用新型完全引用該申請的全部公開技術特征。

技術領域

本實用新型大致涉及用于嬰兒和兒童配件的領域，并且尤其涉及用于支撐和移動嬰兒或兒童的移動裝置，其被優化用于由父母或照看者接近嬰兒或兒童或者與其互動。

背景技術：

各種配件為不同的目的被用于支撐和運送嬰兒和兒童。例如，高腳椅可以被用于喂養能夠坐直的兒童或者使其就座，搖籃或童車可以被用于支撐躺著的或傾斜的嬰兒或兒童，以及手推車可以被用于將兒童從一個位置向另一位置運送。然而，這些已知的配件都無法容許最佳地接近被支撐于其中的嬰兒或兒童或與其互動。

例如，高腳椅可能無法適于還未成長到足以坐直的兒童。高腳椅 通常還提供對于就座于沙發或者其他成人家具的照看者與兒童互動而言太高的就座高度。高腳椅的移動性和可操作性在最好的情況下通常是受限制的。并且高腳椅的喂養托盤、支撐框架和/或其他組件可能妨礙將嬰兒或兒童定位為很靠近就座于沙發或其他成人家具上的照看者，并且限制照看者接近嬰兒或與其互動。

相反地，對于就座于沙發或其他成人家具上的照看者或者照看者就座于桌旁就餐時輕松地與兒童互動并且接近兒童而言，已知的搖籃和童車的支撐高度通常太低。搖籃和童車的移動性和可操作性在最好的情況下通常也是受限制的。并且搖籃或童車的支撐框架、童車把手和/或其他組件可能妨礙將嬰兒或兒童定位為很靠近就座于沙發或其他成人家具上的照看者，并且限制照看者接近嬰兒或與其互動。

對于就座于沙發或其他成人家具上的照看者或者照看者就座于桌旁就餐時輕松地與兒童互動并且接近兒童而言，手推車也通常將嬰兒或兒童定位太低。手推車的移動性和可操作性通常對于在戶外使用或者在開闊的內部區域中使用是最好的，但是可能對于在家中或者其他內部空間中移動嬰兒或兒童并不好，在這種地方，密集的家具以及狹窄的門口和走廊可能妨礙手推車的移動和轉彎。手推車的手推車把手和支撐框架、大的車輪組件、喂養托盤以及其他組件也可能妨礙將嬰兒或兒童定位為很靠近就座于沙發或其他成人家具上的照看者，并且限制照看者接近嬰兒或與其互動。

因此，已經發現，存在用于支撐和移動嬰兒或兒童的移動裝置的需要，其被優化用于由父母或照看者接近嬰兒或兒童或與其互動，尤其例如，在家中或其他內部空間中。應當提供一種用于支撐和移動嬰兒或兒童的移動裝置，滿足本實用新型主要涉及的這些或其他需求。

技術實現要素：

在示例的實施例中，本實用新型提供一種用于支撐和移動嬰兒或兒童的移動裝置，其被優化用于由父母或照看者接近嬰兒或兒童或與 其互動，尤其例如，在家中或其他內部空間中。本實用新型的支撐和運送裝置的示例實施例的配置容許父母將他們的嬰兒或兒童很靠近地定位(例如，就座于沙發、安樂椅或其他成人家具時或者就座于桌旁就餐時)。本實用新型的支撐和運動裝置的示例實施例的配置還使其能夠在家中或其他內部空間中(其中，密集的家具和狹窄的門口可能妨礙其他裝置的移動和轉彎)輕松移動和操作。

在一個方面，本實用新型涉及一種優化接近的嬰兒支撐設備，其包括下部支撐框架和被支撐在下部支撐框架上的座椅或者支承(resting)部分，由此下部支撐框架將座椅或支承部分保持在支撐表面之上大約21英寸至大約36英寸的高度。在一個方面，座椅或支承部分以大約29英寸的高度被保持。

在另一方面，本實用新型涉及優化接近的嬰兒支撐設備，其包括下部支撐框架和被支撐在下部支撐框架上的座椅或者支承部分，其中座椅或支承部分以大約15°至大約40°的傾斜角被定向。

在又一方面，本實用新型涉及優化接近的嬰兒支撐設備，其包括下部支撐框架、被支撐在下部支撐框架上的座椅或者支承部分和抓握手柄，該抓握手柄包括環繞抓握環，其大致圍繞座椅或支承部分。

在另一方面，本實用新型涉及一種用于支撐和移動嬰兒或兒童的移動設備，其包括座椅部分和支撐框架。支撐框架支撐座椅部分，并且包括一個或多個支撐腿部以及在支撐腿部之間延伸的一個或多個橫向構件。支撐腿部大致從靠近座椅部分的近端延伸至靠近支撐框架的支撐表面或其他地面表面的遠端。在一種形式中，支撐框架的遠端限定周邊，該周邊包括寬度(W)和長度(L)。在特定的示例實施例中，寬度在大約14英寸至23英寸之間并且長度在大約19英寸至32英寸之間，且長度與寬度長寬比(L/W)在大約0.8至大約2.2之間。

在又一方面，本實用新型涉及一種移動嬰兒支撐設備，其包括用于支撐兒童或嬰兒的座椅或支承部分以及用于在支撐表面附近支撐座椅或支承部分的支撐框架。在示例形式中，支撐框架將座椅或支承部分保持在相對于支撐表面某一高度處，從而使得座椅或支承部分上 的嬰兒與就座于標準餐桌旁或沙發上的成人之間的視線眼神交流能夠被容易地保持。

通過參考本文中的附圖和具體描述，本實用新型的這些和其他方面、特征以及優勢將被理解，并且將通過在所附權利要求中特別指出的各種構件和組合實現。應當理解為，本實用新型的前述整體概述和下述附圖說明以及具體描述為本實用新型優選實施例的示例和說明，并不受本實用新型權利要求的限制。

附圖說明

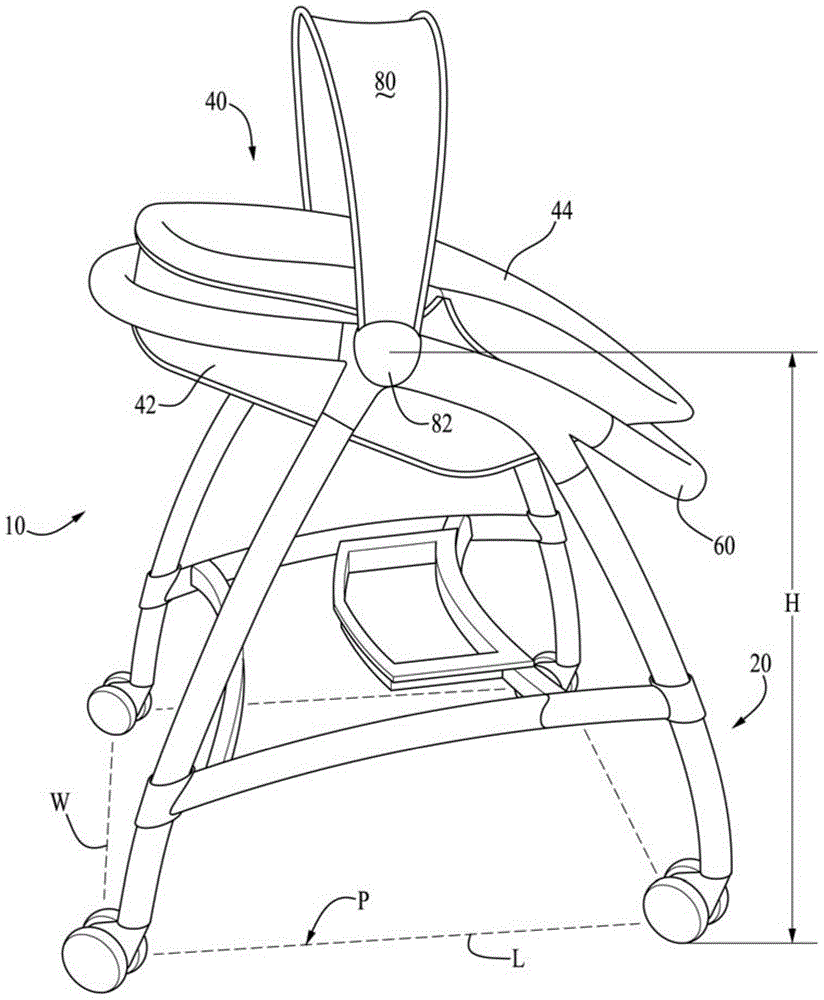

圖1是根據本實用新型的一個示例實施例的用于支撐和移動嬰兒或兒童的移動裝置的前視立體圖。

圖2是圖1所示的用于支撐和移動嬰兒或兒童的移動裝置的側視立體圖。

圖3是圖1所示的用于支撐和移動嬰兒或兒童的移動裝置的下部支撐框架部分的詳圖。

圖4A-4F顯示根據本實用新型的用于支撐和移動嬰兒或兒童的移動裝置的另外的示例實施例。

具體實施方式

聯系構成本公開技術的一部分的附圖，參考以下本實用新型的具體說明，本實用新型可以更容易地理解。應當理解為，本實用新型不限于本文中描述和/或顯示的特定的設備、方法、條件或參數，并且本文中所使用的術語僅通過實例用于描述特定的實施例的目的，且并無限制本實用新型的目的。盡管在本文中被完全陳述，本說明書中提到的任何和所有專利和其他出版物通過引用結合到本文中。

同樣，如包括所附權利要求的說明書中所使用的，單數形式“一個”、“一”和“該”包括復數，且特定的數值的引用至少包括該特定值，除非上下文中明確描述了其他情況。本文中的范圍可以被表達為從“大約”或“近似”的一個特定值和/或到“大約”或“近似”的另一個特定值。當表達這樣的范圍時，另一實施例包括從一個特定值 和/或到其他特定值。同樣地，當通過使用前綴“大約”將數值表達為近似值時，應當理解為該特定值形成另一實施例。

現參考附圖，其中，自始至終，同類附圖標記表示相應部分，根據本實用新型的一個示例實施例，圖1-3顯示用于支撐和移動嬰兒或兒童的移動裝置10。裝置10通常包括支撐框架20和被支撐在支撐框架上的座椅或支承部分40。座椅或支承部分40能夠被直接聯接至支撐框架20，或者能夠通過一個或多個中間聯接件、連桿裝置或連接構件被間接地聯接至框架。可選擇地，在座椅或支承部分40和支撐框架20之間提供至少一定的運動自由度，例如容許座椅或休息部分相對于支撐框架和在下面的支撐表面搖擺、輕搖、彈跳、擺動或者其他范圍的運動。在示例形式中，移動支撐裝置被配置為用于0至6個月大的嬰兒，其中，由父母或者其他成人照看者靠近并且與其互動的接近是最常需要的，但在替換的形式中，其可以適于其他用途。

支撐框架20優選地包括一個或多個(在所描述的實施例中是4個)支撐腿部或柱22，用于提供結構支撐，以將座椅或支承部分40保持在地板或其他支撐表面之上的一個高度。一個或多個橫向構件或支架24在腿部22和/或其他支架之間延伸。被安裝在腿部22的遠端或下端的車輪或滾輪26容許移動支撐裝置10沿著地板或其他支撐表面輕松移動。可選擇地，車輪26包括腳輪，或者否則可以樞轉轉動以提供輕松的可操作性。在示例形式中，車輪26的直徑在大約2.5英寸-5英寸之間，更優選地在大約3英寸-4英寸之間，例如大約3.5英寸。框架20可選擇地是可折疊的或者可收縮的，用于緊湊的存儲和運送，例如，通過一個或多個鉸接連接、銷、按扣或者其他連接或聯接裝置。用于容納玩具或其他物件的存儲托盤28或者其他容器或隔室選擇性地被安裝在橫向構件24上或者以其他方式被連接至框架20。

在示例實施例中，如圖2中虛線所顯示的，支撐框架20的腿部22的遠端或下端沿地板或者其他支撐表面限定輪廓或周邊P，移動支撐裝置10大致或完全被包含在其向上的投影內。在所描述的實施例中，周邊P的輪廓大致為矩形或者正方形，其繞四個腿部22被限定， 但在替換的實施例中，基于支撐框架的腿部的數量和配置，其輪廓可以是例如三角形、多邊形或者圓形。在示例實施例中，周邊P的寬度在大約14英寸-23英寸之間，優選地在大約16英寸-20英寸之間，并且例如寬度(W)為大約18英寸，長度在大約19英寸-31英寸之間，優選地在大約22英寸-28英寸之間，并且例如長度(L)為大約25英寸，例如大約18英寸*25英寸，限定長度與寬度長寬比(L/W)在大約0.8-2.2之間，優選地在大約1.1-1.8之間，并且例如為大約1.4。可選擇地，腿部22大約是拱形的，從而使得它們的下部或遠端部分更加豎直地被定向，并且它們的上部或近端部分彎曲為更加水平或傾斜的角度，其彎曲為凸面的或向外定向的。橫向支架24可選擇地從周邊P的向上的投影內凹，例如，通過向它們提供向內的或凹曲面和/或通過支撐腿部22的向內連接(例如參考圖3中可見的最佳方式)。通過這種方式，移動支撐裝置10能夠被定位為很靠近就座于家具上的照看者，而支撐框架20不會妨礙裝置的移動和定位。

在示例實施例中，座椅或支承部分40包括被安裝在座椅框架44上的織物或紡織品懸帶42，形成下彎曲的座椅或搖籃，用于舒適地接受嬰兒或兒童。懸帶42可選擇地包括結構支架和/或襯墊，用于改善的舒適度和定位。可選擇地提供一個或多個帶或束帶連接，以將兒童固定在懸帶42中。懸帶42和/或座椅框架44選擇性地是可重新定位的，以容許座椅或支承部分40的傾斜、抬高或其他定位的調整，例如通過肚帶繩索或帶、快速聯接件、樞轉連接件或其他定位調節裝置。在示例實施例中，座椅或支承部分40被定位或者可定位為傾斜角為從水平面大約15°-40°之間，例如相對于水平面大約27.5°。

移動支撐裝置10優選地進一步包括多點使用(accessible)的手柄60，其具有被定位在繞座椅或支承部分40的不同點處的多個抓握或接觸表面。在示例實施例中，手柄60提供接近方式，用于在座椅或支承部分40的頭部端、足部端、左側和/或右側中的至少兩個附近抓握，并且更加優選地從其三側或所有四側。在所描述的實施例中，手柄60包括橢圓的或形狀被橢圓設計的環繞式或周長手柄，或者繞座椅或支承部分40的所有或大部分延伸的抓握環。通過這種方式， 手柄能夠被抓握，以從任何位置推動或拉動裝置10，用于改善移動性和可操作性。在所描述的實施例中的環繞手柄或環的提供容許手柄提供額外的繞移動支撐裝置10的座椅或支承部分40的保護性保險杠的功能。手柄60優選地被定位為鄰近或很靠近由座椅框架44形成的座椅或支承部分40的上邊緣之下，并且緊密或大致符合座椅框架的周邊輪廓。在示例實施例中，環繞手柄60限定上部支撐框架部分，其大致與下部支撐框架20的周邊P的向上投影對齊。在替換的實施例中，環繞手柄60可以從下部支撐框架20的周邊P的投影偏離；或者相對于下部支撐框架向內偏移，用于改善的穩定性，或者向外偏移，用于在下部支撐框架被定位為緊靠沙發或其他家具時改善的由成人照看者接近或靠近嬰兒。

在示例實施例中，手柄60被聯接至支撐框架20，并且座椅框架44從手柄被懸掛或者以其他方式被聯接至手柄。可操作地被連接在座椅框架44和手柄60或支撐框架20之間的鉸接連接、一個或多個彈簧或其他接合裝置可選擇地容許座椅或支承部分40相對于支撐框架的移動，用于撫慰或接合被定位在移動支撐裝置10中的嬰兒或兒童。在示例實施例中，座椅40可以輕搖、搖擺、擺動、彈跳或以其他方式移動。可選擇地提供機動化的或手動供給能量的移動機構。樞轉聯接件可選擇地被提供在支撐框架20和手柄60之間，以容許座椅40的傾斜度的調整。上部構件80(例如，遮篷、玩具桿或把手)被可選擇地連接在座椅40之上，例如，通過樞轉或固定連接至與支撐框架20和/或手柄60聯接的多連接轂或安裝構件82。可選的，振動單元可連接到支撐框架20或座椅框架40，用于舒緩位于移動支撐裝置10中的嬰兒或兒童。

在示例實施例中，移動支撐裝置被配置為將嬰兒或兒童以被優化用于在各種情況下與成人照看者接近、靠近或互動的標高或高度和/或定向定位，例如，當照看者正在站立、行走、就座于桌旁就餐或就座于沙發、安樂椅或其他成人家具中時。例如，座椅或支承部分40的理論或中值高度(H)可以被定位在地面之上大約21英寸-36英寸之間，并且更加優選地為大約26英寸-32英寸之間的高度，例如大約 29英寸高；由此，例如，限定高度與寬度的高寬比(H/W)在大約0.9-2.6之間，優選地在1.3-2.0之間，并且例如為大約1.6；并且長度與寬度的長寬比(L/W)為大約0.8-2.2之間，優選地為大約1.1-1.8之間，并且例如為大約1.4。可選擇地，座椅或支承部分40的高度可以是可調節的。在示例實施例中，環繞手柄60可以以相對于水平面例如大約15°-40°之間的傾斜角(例如大約27.5°)被傾斜，或者沿其長度具有交錯的輪廓，由此位于座椅40的足部端的下部被定位為低于座椅的理論或中值高度(H)，由此為照看者在就座時提供便利的抓握位置；并且位于座椅的頭部端的上部被定位為高于理論或中值高度，由此為照看者在站立或行走時提供便利的抓握位置。在示例實施例中，位于足部端的手柄的標高為在地板之上大約13英寸-22英寸高，優選地高度在大約16英寸-19英寸之間，并且例如為大約17.5英寸；并且位于頭部端的手柄的標高為在地板之上大約22英寸-38英寸高，優選地高度在大約27英寸-33英寸之間，并且例如為大約30英寸。通過這種方式，座椅或支承部分的高度容許座椅或支承部分上的嬰兒與就座于標準餐桌旁的成人之間的視線眼神交流，并且還容許座椅或支承部分上的嬰兒與就座于標準沙發上的成人之間的緊密靠近。例如，移動支撐設備可以被定位為鄰近標準沙發，嬰兒距離成人12英寸-36英寸范圍內，并且優選地距離成人24英寸或更近范圍內；和/或當嬰兒被定位為距離位于餐桌旁的成人大約48英寸-60英寸時，嬰兒的視平線與成人的視平線之間的視線相對于水平面在大約0°-30°之間，優選地為15°或更小。

根據本實用新型的各種形式，圖4A-4C顯示移動支撐裝置110的一個替換實施例，圖4D顯示移動支撐裝置210的另一替換實施例，并且圖4E和4F顯示移動支撐裝置310的又一替換實施例。在其各種形式中，兒童支撐裝置包括被配置為位于支撐表面上的框架以及被聯接至框架且適于接受嬰兒的座椅。優選地，支撐裝置包括一個或多個車輪組件或者其他轉動/滑動裝置，其容許支撐裝置被轉動穿過支撐表面。車輪組件的示例實施例能夠包括鎖定機構，以選擇性地阻止兒童支撐裝置的滾動。車輪組件還能夠或者替換地包括制動機構，其在 意外滾動的情況下接合。例如，可移動的支撐設備110的一個或多個車輪組件126可以包括制動器127，用于選擇性地接合以防止車輪的旋轉從而抵抗設備的移動，或者分離以釋放車輪并容許設備的移動。手柄還能夠被包括，以幫助照看者推動或拉動支撐裝置從一個房間到另一個房間。手柄的示例實施例在各種位置之間是可移動的，例如在座椅之上、之后或其前面。座椅能夠通過一個或多個彈性構件(例如彈簧或順應性的線)被聯接至框架，其容許座椅相對于框架彈跳或輕搖。這種彈跳運動能夠撫慰兒童，并且彈性懸掛能夠在支撐裝置從一個地方被滾動到另一個地方時使任何隆起的不舒適效果緩和。座椅的示例實施例還能夠通過可調節的紡織品或者機械傾斜調節機構相對于支撐表面選擇性地被傾斜。而且，各種配件能夠被連接至兒童支撐裝置，例如振動單元、托盤和/或存儲箱。支撐裝置可以進一步被配置為收縮用于容易地存儲和運送。

在進一步替換的實施例中，座椅或支承部分可選擇地可以從下部支撐框架的聯接件或接納件拆卸或移除。通過這種方式，下部支撐框架可以為能夠選擇性地被連接至下部支撐框架的聯接件且從其上被移除的一個或多個可互換的座椅、承載件、支撐件、可調桌或其他配件提供對接站。

為了裝置改善的移動性和對嬰兒或兒童的可接近性，根據本實用新型的移動支撐裝置的示例實施例不包括通常包括在高腳椅或手推車上的任何喂養托盤、推動把手或者其他組件，或者至少不包括以下這種組件：其位置或配置為大致延伸超過裝置的支撐框架的周邊的向上的投影，在該處它們可能妨礙移動性、可操作性、接近、靠近嬰兒或與嬰兒互動。可選地，如圖4D所描述的，托盤230可以從支撐框架220的上部至少部分地向外伸出超過支撐框架的周邊的向上投影，但優選地被定位，以不妨礙移動性、可操作性、接近、靠近嬰兒或與嬰兒互動。

盡管本實用新型已參照優選的和示例實施例描述，所屬領域的技術人員應當理解為各種改裝、添附和刪減被包含在權利要求書限定的本實用新型的范圍內。
