本實用新型涉及展示裝置技術領域，特別涉及一種板材展示裝置。

背景技術：

在板材樣品展示廳中，板材樣品都是需要放置在展示裝置上進行放置和展示的，現有的展示裝置結構笨重，不利于搬運和攜帶，同時現有的展示裝置中只能夠以一種固定角度對板材進行展示，而對于不同的板材，是需要使用不用的展示角度進行展示的。因此需要設計一種新型的板材展示裝置來解決傳統板材展示裝置所存在的這些問題。

技術實現要素：

本實用新型設計了一種板材展示裝置，解決了現有板材展示裝置板材展示的角度固定，不能調節的缺陷，具有展示的角度可調、拆卸方便的優點。

本實用新型提供的技術方案為：

一種板材展示裝置，包括兩個支撐板，所述支撐板上設置有卡槽，所述卡槽內安裝有連接板以將兩個支撐板固定；所述支撐板上部鉸接有至少三個分隔桿，所述分隔桿相互平行并且相鄰兩個分隔桿間的距離相等；連接桿，其分別與所述至少三個分隔桿鉸接；驅動機構，其能夠帶動所述分隔桿繞其與支撐板的鉸接點旋轉。

優選的是，所述驅動機構包括相嚙合的蝸輪和蝸桿，所述蝸輪與其中一個分隔桿固定連接，所述蝸桿通過兩端的軸承座固定在支撐板上。

優選的是，所述蝸桿的一端設置有手柄。

優選的是，所述分隔桿與豎直方向的夾角為-15°～15°。

優選的是，所述支撐板呈直角梯形結構。

優選的是，所述支撐板上設置有四個卡槽，其中支撐板的底邊上設置有兩個卡槽，左邊和右邊分別設置有一個卡槽。

本實用新型的有益效果是：本實用新型提供的板材展示裝置整體采用拼裝結構，可拆卸和安裝，便于攜帶。同時可調節展示板材的角度，根據實際需要設置不同的板材展示角度，增強了板材展示裝置的應用范圍。

附圖說明

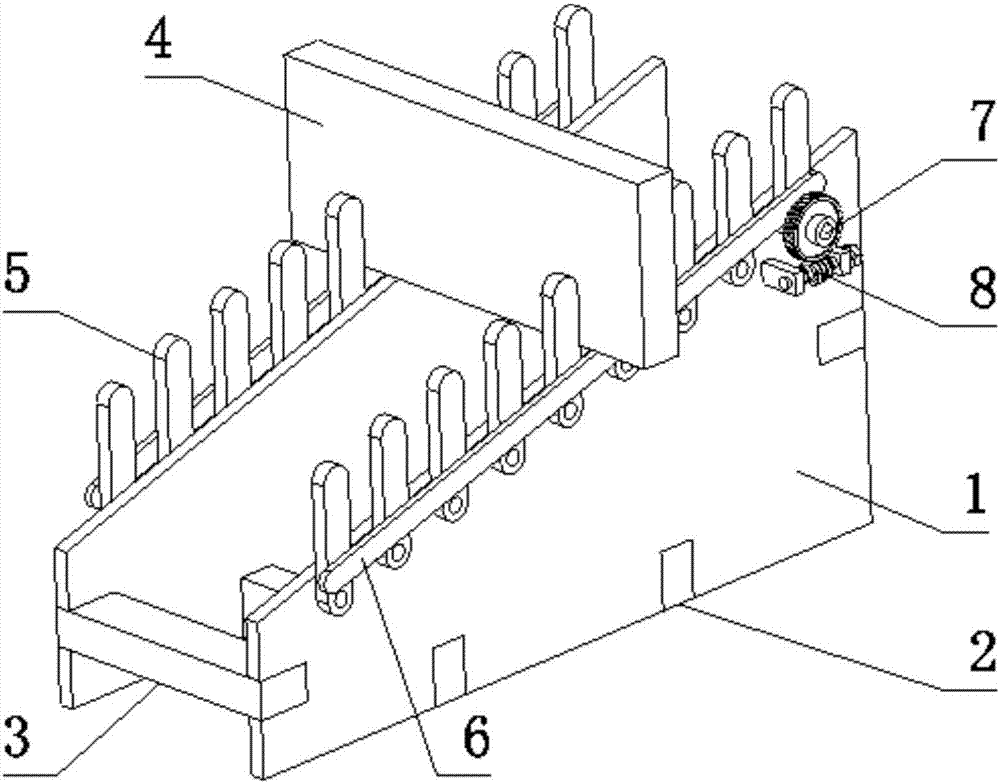

圖1為本實用新型所述的板材展示裝置總體結構示意圖。

圖2為本實用新型所述的板材展示裝置局部放大圖。

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

如圖1、圖2所示，本實用新型提供了一種板材展示裝置，包括兩個支撐板1，所述支撐板1呈直角梯形，并且直角梯形的直角腰做為支撐板1的底邊。在支撐板1上開設有卡槽2，在兩個支撐板1相對應的卡槽2內安裝有連接板3，從而將兩個支撐板1固定。同時通過調節連接板3的長度能夠調節兩個支撐板1間的距離，從而適應不同尺寸的待展示板材4。做為一種優選的，所述支撐板1上設置有四個卡槽2，其中支撐板1的底邊上設置有兩個卡槽2，左邊和右邊分別設置有一個卡槽2，即兩個支撐板1之間通過四個連接板3進行固定，以增強板材展示裝置的強度。

在支撐板1的上部鉸接有至少三個分隔桿5，每個分隔桿5相互平行并且相鄰兩個分隔桿5間的距離相等，兩個分隔桿5之間形成了放置、固定待展示板材4的置物槽。連接桿6分別與每個分隔桿5相鉸接，當其中一個分隔桿5繞其與支撐板的鉸接點旋轉時，通過連接桿6能夠帶動同一支撐板1上的其他分隔桿5也繞各自與支撐板的鉸接點旋轉。

在一個支撐板1上的其中一個分隔桿5與蝸輪7固定連接，并且所述蝸輪7的中心與該分隔桿5與支撐板1的交接點重合。蝸桿8通過兩端的軸承座9固定在支撐板1上。并且所述蝸桿8和蝸輪7相嚙合。在所述蝸桿8的一端設置有手柄10，當旋轉手柄10時，通過蝸桿8帶動渦輪7以及其中一個分隔桿5旋轉，進而帶動其他分隔桿5 一同旋轉，從而改變分隔桿5與豎直方向的夾角。由于相鄰兩個分隔桿5的置物槽用于放置、固定待展示板材，因此當相鄰兩個分隔桿5 的角度改變即可以改變待展示板材放置于板材4展示裝置時的展示角度，以適應不用的展示情況。由于蝸輪蝸桿傳動機構具有自鎖的特性，因此分隔桿5的角度不會因?yàn)槭艿酱故景宀?的壓力而改變，可以穩定的支撐住待展示板材4。做為一種優選的，所述分隔桿5與豎直方向的夾角為-15°～15°。

盡管本實用新型的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用，它完全可以被適用于各種適合本實用新型的領域，對于熟悉本領域的人員而言，可容易地實現另外的修改，因此在不背離權利要求及等同范圍所限定的一般概念下，本實用新型并不限于特定的細節和這里示出與描述的圖例。
