本申請屬于電器設備，具體涉及一種噴臂組件以及洗碗機。

背景技術：

1、相關技術中，洗碗機的噴臂組件所噴射的清潔水只能朝設定方向噴出，導致餐具的一些區域不能被清潔水噴到，影響洗碗機的清洗效果。

技術實現思路

1、本申請提供一種噴臂組件以及洗碗機，旨在至少一定程度上解決餐具的一些區域不能被清潔水噴到，影響洗碗機的清洗效果的技術問題。

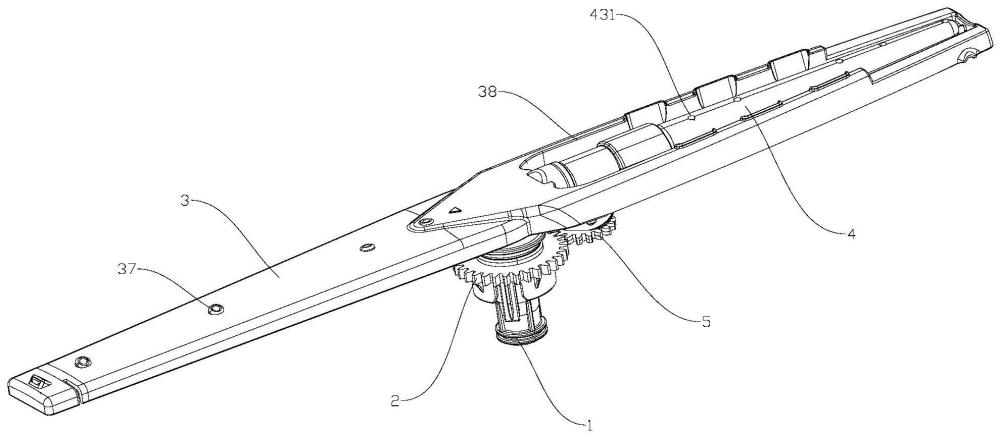

2、在本申請的第一方面，提供一種噴臂組件，所述噴臂組件包括：噴臂座；主動件，連接在所述噴臂座上；主噴臂，可轉動地連接在所述噴臂座上；副噴臂，和所述主噴臂連通，并繞所述主噴臂的長度方向和所述主噴臂可轉動連接，所述副噴臂上設置有兩個相對的凸出部；從動件，繞所述主噴臂的厚度方向可轉動地連接在所述主噴臂上，所述從動件和所述主動件相嚙合傳動，所述從動件具有朝向所述副噴臂的驅動部，所述驅動部為傾斜于所述從動件的中心軸的斜面，所述驅動部可與兩個所述凸出部交替接觸，以驅動所述副噴臂繞所述主噴臂的長度方向往復擺動。

3、本申請所提供的噴臂組件，由于噴臂組件的主噴臂可轉動地連接在噴臂座上，主動件連接在噴臂座上，在主噴臂相對噴臂座轉動的條件下，主動件相對噴臂座固定；由于從動件和主動件相嚙合傳動，從動件繞主噴臂的厚度方向可轉動地連接在主噴臂上，在主噴臂相對噴臂座轉動的條件下，從動件繞著主動件轉動的同時，從動件自轉；由于從動件具有朝向副噴臂的驅動部，驅動部也和從動件同步轉動，由于驅動部為傾斜于從動件的中心軸的斜面，副噴臂上設置有兩個相對的凸出部，在傾斜的驅動部的作用下，驅動部可與兩個凸出部交替接觸，以抬起兩個凸出部，以使副噴臂繞著主噴臂的長度方向往復擺動，以提供往復擺動的清潔水，以從不同角度沖刷餐具，減少洗滌死角，提高餐具的清洗效果，具有很好的實用性。

4、在一些實施方案中，所述主噴臂的中部可轉動地連接在所述噴臂座上，所述主噴臂的一側設置有主噴水孔，所述主噴臂的另一側設置有容納腔體，以用于容納所述副噴臂，所述副噴臂上設置有副噴水孔，所述容納腔體對應所述副噴水孔的側部設置有避讓口。

5、在一些實施方案中，所述主噴臂的中部可轉動地連接在所述噴臂座上，所述主噴臂兩側均設置有容納腔體，以用于容納所述副噴臂，所述副噴臂上設置有副噴水孔，所述容納腔體對應所述副噴水孔的側部設置有避讓口。

6、在一些實施方案中，所述從動件包括：從動齒輪，繞所述主噴臂的厚度方向可轉動地連接在所述主噴臂上，所述從動齒輪和所述主動件相嚙合傳動；驅動件，連接在所述從動齒輪朝向所述副噴臂的端部上，所述驅動件朝向所述副噴臂的至少部分被配置為所述驅動部。

7、在一些實施方案中，所述驅動件的一側連接在所述從動齒輪上，所述驅動件的另一側懸空于所述從動齒輪，所述驅動件凸出于所述從動齒輪。

8、在一些實施方案中，所述主噴臂上設置有第一轉軸，所述從動齒輪可轉動地連接在所述第一轉軸上，兩個所述凸出部相對設置于所述第一轉軸的兩側。

9、在一些實施方案中，所述驅動部具有高度差的兩側分別設置于所述第一轉軸的兩側。

10、在一些實施方案中，所述凸出部用于和所述驅動部相配合的端部為球形面。

11、在一些實施方案中，所述主噴臂上設置有第二轉軸；所述副噴臂包括：連接件，可轉動地套裝在所述第二轉軸上，兩個所述凸出部連接在所述連接件的周面上；副臂體，和所述連接件連接，所述副臂體上間隔設置有多個副噴水孔。

12、在一些實施方案中，所述第二轉軸的周面上設置有擋塊，所述第二轉軸的端部設置有限位件，所述連接件設置有套設在所述擋塊和所述限位件之間的轉動部。

13、在一些實施方案中，所述第二轉軸的周面上間隔設置有兩個以上的環狀凸起，所述轉動部可轉動地套裝在所述環狀凸起上。

14、在一些實施方案中，所述連接件還設置有連接部，所述連接部間隙設置于所述限位件的外側，所述副臂體連接在所述連接部和所述限位件之間，所述副臂體可相對所述限位件轉動。

15、在一些實施方案中，所述主動件連接在所述噴臂座的外周面上，所述噴臂座設置有轉動孔，所述主噴臂通過第三轉軸可轉動地連接在所述噴臂座的轉動孔中。

16、在本申請的第二方面，本申請還提供了一種洗碗機，所述洗碗機包括內膽和上述噴臂組件，所述噴臂組件安裝于所述內膽中。

17、本申請所提供的洗碗機，由于噴臂組件的副噴臂可繞著主噴臂的長度方向往復擺動，以提供往復擺動的清潔水，以從不同角度沖刷餐具，減少洗滌死角，提高餐具的清洗效果，具有很好的實用性。

18、在一些實施方案中，所述噴臂組件的噴臂座安裝于所述內膽的底部，所述噴臂組件輸出向上的清潔水流；或/和，所述噴臂組件的噴臂座懸空設置于所述內膽中，所述噴臂組件輸出向下的清潔水流。

技術特征：

1.一種噴臂組件，其特征在于，所述噴臂組件包括：

2.根據權利要求1所述的噴臂組件，其特征在于，所述主噴臂的中部可轉動地連接在所述噴臂座上，所述主噴臂的一側設置有主噴水孔，所述主噴臂的另一側設置有容納腔體，以用于容納所述副噴臂，所述副噴臂上設置有副噴水孔，所述容納腔體對應所述副噴水孔的側部設置有避讓口。

3.根據權利要求1所述的噴臂組件，其特征在于，所述主噴臂的中部可轉動地連接在所述噴臂座上，所述主噴臂兩側均設置有容納腔體，以用于容納所述副噴臂，所述副噴臂上設置有副噴水孔，所述容納腔體對應所述副噴水孔的側部設置有避讓口。

4.根據權利要求1-3任一項所述的噴臂組件，其特征在于，所述從動件包括：

5.根據權利要求4所述的噴臂組件，其特征在于，所述驅動件的一側連接在所述從動齒輪上，所述驅動件的另一側凸出于所述從動齒輪。

6.根據權利要求4所述的噴臂組件，其特征在于，所述主噴臂上設置有第一轉軸，所述從動齒輪可轉動地連接在所述第一轉軸上，兩個所述凸出部相對設置于所述第一轉軸的兩側。

7.根據權利要求6所述的噴臂組件，其特征在于，所述驅動部具有高度差的兩側分別設置于所述第一轉軸的兩側。

8.根據權利要求1-3以及5-7任一項所述的噴臂組件，其特征在于，所述凸出部用于和所述驅動部相配合的端部為球形面。

9.根據權利要求1-3以及5-7任一項所述的噴臂組件，其特征在于，所述主噴臂上設置有第二轉軸；

10.根據權利要求9所述的噴臂組件，其特征在于，所述第二轉軸的周面上設置有擋塊，所述第二轉軸的端部設置有限位件，所述連接件設置有套設在所述擋塊和所述限位件之間的轉動部。

11.根據權利要求10所述的噴臂組件，其特征在于，所述第二轉軸的周面上間隔設置有兩個以上的環狀凸起，所述轉動部可轉動地套裝在所述環狀凸起上。

12.根據權利要求10或11所述的噴臂組件，其特征在于，所述連接件還設置有連接部，所述連接部間隙設置于所述限位件的外側，所述副臂體連接在所述連接部和所述限位件之間，所述副臂體可相對所述限位件轉動。

13.根據權利要求1-3、5-7以及10-11任一項所述的噴臂組件，其特征在于，所述主動件連接在所述噴臂座的外周面上，所述噴臂座設置有轉動孔，所述主噴臂通過第三轉軸可轉動地連接在所述噴臂座的轉動孔中。

14.一種洗碗機，其特征在于，所述洗碗機包括內膽和權利要求1-13任一項所述的噴臂組件，所述噴臂組件安裝于所述內膽中。

15.根據權利要求14所述的洗碗機，其特征在于，所述噴臂組件的噴臂座安裝于所述內膽的底部，所述噴臂組件輸出向上的清潔水流；或/和，

技術總結
本申請屬于電器設備技術領域，具體涉及一種噴臂組件以及洗碗機。噴臂組件包括噴臂座、主動件、副噴臂以及從動件，主動件連接在噴臂座上，主噴臂可轉動地連接在噴臂座上，副噴臂和主噴臂連通，并繞主噴臂的長度方向和主噴臂可轉動連接，副噴臂上設置有兩個相對的凸出部，從動件繞主噴臂的厚度方向可轉動地連接在主噴臂上，從動件和主動件相嚙合傳動，從動件具有朝向副噴臂的驅動部，驅動部為傾斜于從動件的中心軸的斜面，驅動部可與兩個凸出部交替接觸，以驅動副噴臂繞主噴臂的長度方向往復擺動。本申請可以提供往復擺動的清潔水，以從不同角度沖刷餐具，減少洗滌死角，提高餐具的清洗效果，具有很好的實用性。

技術研發人員：張婧宜,杜光輝,黃瑤,陳盈杰,李翔,熊好平,葉明才,趙通
受保護的技術使用者：佛山市順德區美的洗滌電器制造有限公司
技術研發日：20240325
技術公布日：2025/4/28
