本技術涉及法律檔案歸納，具體涉及一種便于取拿的檔案歸納裝置。

背景技術：

1、法律工作者會將處理的案件資料打印并整理建立檔案，法律檔案需要一種法律檔案柜對于檔案進行儲存，檔案柜，屬于辦公家具系列，即用來保存檔案資料的柜子，是比較傳統的保存檔案的裝具，通常是指帶蓋的箱子和有門的柜子，一般以木材或金屬制成。

2、例如公開號為cn220275201u中國專利公開了一種便于取拿的檔案歸納裝置，涉及檔案歸納領域，包括安裝板，所述安裝板的上端設置有柜體，所述柜體的內部下端開設有安裝槽，所述柜體的內部上端開設有存放槽，所述存放槽的內部設置有隔板，所述隔板的兩側均設置有放置板，所述存放槽的內部相互靠近的一側均設置有限位取放組件，所述存放槽的正面兩側均鉸接有門板。本實用新型采用上述結構，可以達到方便取拿檔案的效果，從而可避免對比文件中的檔案柜，沒有帶有任何的限制結構，從而導致在放置檔案時很可能導致檔案脫落倒塌的情況，同時在取出檔案時，很可能連帶其他檔案一起掉落到裝置的外面的情況。

3、針對現有技術存在以下問題：

4、現有的便于取拿的檔案歸納裝置在使用過程中，由于檔案在夾持過程中，檔案內的文件大小不一，導致多分檔案相互夾持時，容易造成部分檔案產生變形，從而造成內部文件的損壞。

技術實現思路

1、本實用新型提供一種便于取拿的檔案歸納裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種便于取拿的檔案歸納裝置，包括歸納主體，所述歸納主體的底部固定連接有萬向輪，所述歸納主體內壁的一側固定連接有支撐塊，所述支撐塊的一側卡接有隔板，所述隔板的頂部設置有歸納盒，所述歸納盒的內壁設置有夾持機構。

4、本實用新型技術方案的進一步改進在于：所述夾持機構包括轉動連接在歸納盒頂部的擋板，所述擋板外壁一側的頂部固定連接有第一彈簧，所述第一彈簧的一端固定連接有夾持板。

5、本實用新型技術方案的進一步改進在于：所述歸納盒內壁的一側開設有卡槽，所述卡槽的內壁卡接有限位板，所述限位板的一側搭接有檔案。

6、本實用新型技術方案的進一步改進在于：所述隔板內壁的一側開設有限位槽，所述限位槽的內壁滑動連接有限位塊，所述限位塊的外壁與歸納盒內壁的底部卡接。

7、本實用新型技術方案的進一步改進在于：所述限位塊的一端固定連接有第二彈簧，所述第二彈簧的一端固定連接有夾板，所述夾板的一端與檔案的底部搭接。

8、本實用新型技術方案的進一步改進在于：歸納盒的底部開設有滑槽，所述滑槽的內壁滑動連接有滑塊，所述滑塊的一端與隔板的頂部固定連接。

9、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

10、1、本實用新型提供一種便于取拿的檔案歸納裝置，通過在隔板內壁的一側設置限位槽，將歸納盒推入限位槽內，由于限位槽為梯形，從而推動歸納盒外壁一側底部設置的限位塊向內移動，通過在限位塊的一端設置第二彈簧，而第二彈簧的一端設置有夾板，當夾板接觸到歸納盒內壁放置的檔案時，利用夾板將檔案的底部進行固定，避免檔案長時間放置，檔案邊角產生變形，從而損壞內部文件的目的，此時通過合攏歸納盒頂部設置的擋板，利用擋板外壁一側設置的第一彈簧，使第一彈簧一端設置的夾持板對檔案進行夾持，進一步解決了檔案在放置過程中，由于自身重量，導致檔案產生傾斜，從而造成檔案變形，對內部文件造成損壞的目的。

技術特征：

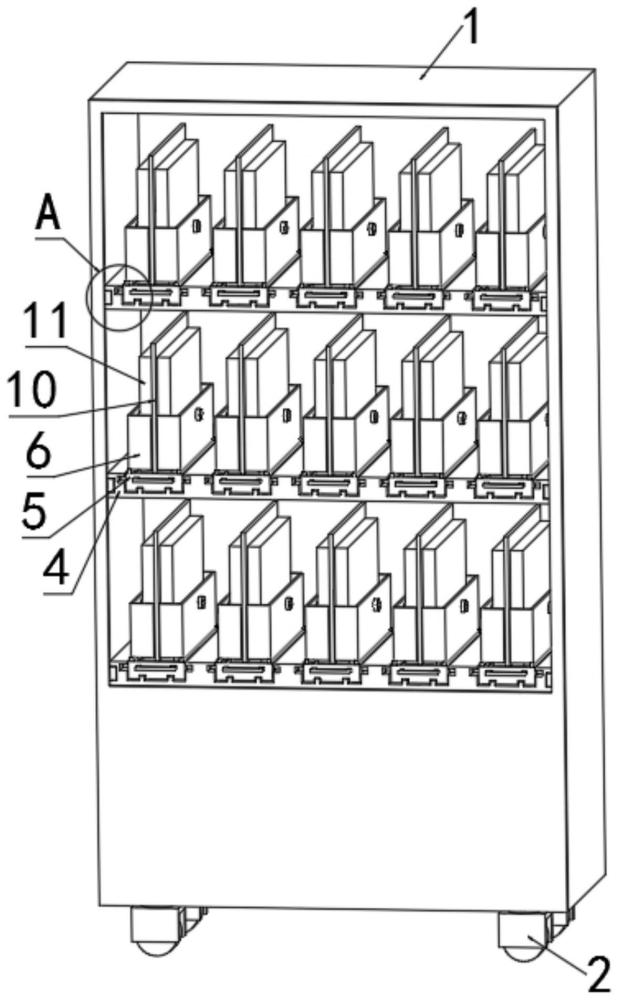

1.一種便于取拿的檔案歸納裝置，包括歸納主體(1)，其特征在于：所述歸納主體(1)的底部固定連接有萬向輪(2)，所述歸納主體(1)內壁的一側固定連接有支撐塊(3)，所述支撐塊(3)的一側卡接有隔板(4)，所述隔板(4)的頂部設置有歸納盒(5)，所述歸納盒(5)的內壁設置有夾持機構，所述夾持機構包括轉動連接在歸納盒(5)頂部的擋板(6)，所述擋板(6)外壁一側的頂部固定連接有第一彈簧(7)，所述第一彈簧(7)的一端固定連接有夾持板(8)，所述歸納盒(5)內壁的一側開設有卡槽(9)，所述卡槽(9)的內壁卡接有限位板(10)，所述限位板(10)的一側搭接有檔案(11)。

2.根據權利要求1所述的一種便于取拿的檔案歸納裝置，其特征在于：所述隔板(4)內壁的一側開設有限位槽(12)，所述限位槽(12)的內壁滑動連接有限位塊(13)，所述限位塊(13)的外壁與歸納盒(5)內壁的底部卡接。

3.根據權利要求2所述的一種便于取拿的檔案歸納裝置，其特征在于：所述限位塊(13)的一端固定連接有第二彈簧(14)，所述第二彈簧(14)的一端固定連接有夾板(15)，所述夾板(15)的一端與檔案(11)的底部搭接。

4.根據權利要求1所述的一種便于取拿的檔案歸納裝置，其特征在于：歸納盒(5)的底部開設有滑槽(16)，所述滑槽(16)的內壁滑動連接有滑塊(17)，所述滑塊(17)的一端與隔板(4)的頂部固定連接。

技術總結
本技術公開了一種便于取拿的檔案歸納裝置，涉及法律檔案歸納技術領域，包括歸納主體，所述歸納主體的底部固定連接有萬向輪。本技術通過在隔板內壁的一側設置限位槽，將歸納盒推入限位槽內，由于限位槽為梯形，從而推動歸納盒外壁一側底部設置的限位塊向內移動，通過在限位塊的一端設置第二彈簧，而第二彈簧的一端設置有夾板，當夾板接觸到歸納盒內壁放置的檔案時，利用夾板將檔案的底部進行固定，避免檔案長時間放置，檔案邊角產生變形，從而損壞內部文件的目的，此時通過合攏歸納盒頂部設置的擋板，利用擋板外壁一側設置的第一彈簧，使第一彈簧一端設置的夾持板對檔案進行夾持，避免由于檔案變形，對內部文件造成損壞的目的。

技術研發人員：李莎莎
受保護的技術使用者：黑龍江財經學院
技術研發日：20240402
技術公布日：2025/4/28
