本公開涉及掃地機，尤其涉及一種掃地機的清洗組件、掃地機基站及掃地機總成。

背景技術：

1、伴隨著清潔需求的提升，掃地機已經發展為帶基站形態，基站可以作為實現清潔拖布、烘干拖布、集塵補水等功能的清潔電器，其中，清洗盤作為清潔拖布的模塊，其自清潔能力還十分欠缺，尤其是長期使用后清洗盤內積累臟污，十分影響觀感和使用體驗。

2、相關技術中，處理基站清洗盤的方式有手動和自動兩種。手動方式是在掃地機器人不在位時，用于使用刷子刷洗清潔盤內的臟污后，基站抽水將污水吸走；自動方式是采用超聲波的方式，在清洗盤內高頻振動來去除泥垢。但是，采用手動的方式需要用戶接觸臟污，智能程度低、用戶體驗差；采用超聲波的方式則設計成本高、維護困難，還會產生振動噪音。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供一種掃地機的清洗組件、掃地機基站及掃地機總成。

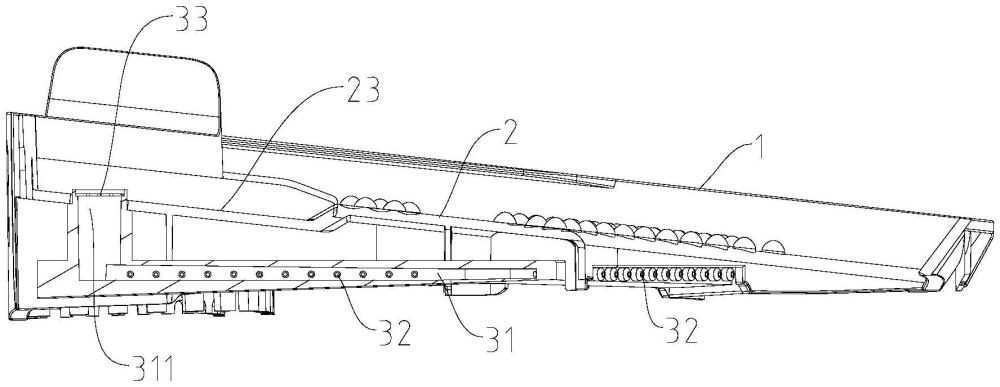

2、根據本公開實施例的第一方面，提供一種掃地機的清洗組件，包括：清洗盤，用于承裝清洗液；清洗件，設置在所述清洗盤內，用于清洗掃地機器人的潔地件；以及沖刷件，設置在所述清洗盤內，所述沖刷件的內部形成有腔道，所述腔道具有進液口，所述沖刷件的壁上形成有與所述腔道連通的沖刷流道，以使所述腔道內的液體從所述沖刷流道射出以沖刷所述清洗盤。

3、可選地，所述進液口設置有過濾結構。

4、可選地，所述沖刷流道的數量為多個，多個所述沖刷流道設置在所述沖刷件的周向上。

5、可選地，所述腔道配置為橫截面面積在朝遠離所述進液口的方向上漸縮。

6、可選地，所述進液口高于所述腔道。

7、可選地，所述沖刷流道配置為從所述沖刷件的外壁向外凸出。

8、可選地，所述沖刷件與所述清洗盤貼合設置。

9、可選地，所述沖刷件設置在所述清洗件的底部，并配置為被所述清洗件全覆蓋。

10、可選地，所述沖刷件構造為與所述清洗件的形狀相同。

11、可選地，所述沖刷件可拆卸地安裝在所述清洗件的底部。

12、可選地，所述清洗件的底部開設有容納腔，用于容納所述沖刷件，所述容納腔的側壁上形成有缺口，用于供所述沖刷流道通向所述容納腔外。

13、可選地，所述容納腔形成有卡接部，所述沖刷件能夠卡止于所述卡接部。

14、可選地，所述清洗件與所述沖刷件一體成型。

15、可選地，所述清洗件具有進液通道，所述進液通道的液體能夠流向所述清洗件的表面，所述進液口形成在所述進液通道上。

16、可選地，所述清洗組件包括用于向所述進液通道進液的進液管，所述進液口設置在所述進液管的正下方，且所述進液口與所述進液管間隔設置。

17、可選地，所述清洗件具有用于液體輸入的進液端，所述清洗件構造為從所述進液端到遠離所述進液端的一端漸低。

18、根據本公開實施例的第二方面，提供一種掃地機基站，包括本公開提供的清洗組件。

19、根據本公開實施例的第三方面，提供一種掃地機總成，包括掃地機器人和本公開提供的掃地機基站。

20、本公開的實施例提供的技術方案可以包括以下有益效果：利用沖刷件的沖刷流道可以對清洗盤內的污垢或臟污進行清洗，以沖刷的方式可以將聚集在清洗盤內的大塊臟污沖散，可以連通污水一起排走，實現清潔組件的自清潔。這種清潔組件提升了掃地機基站的智能化和免維護能力，且設計成本較低，也避免了產生噪音而影響體驗感。

21、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種掃地機的清洗組件，其特征在于，包括：

2.根據權利要求1所述的清洗組件，其特征在于，所述進液口設置有過濾結構。

3.根據權利要求1所述的清洗組件，其特征在于，所述沖刷流道的數量為多個，多個所述沖刷流道設置在所述沖刷件的周向上。

4.根據權利要求1所述的清洗組件，其特征在于，所述腔道配置為橫截面面積在朝遠離所述進液口的方向上漸縮。

5.根據權利要求1所述的清洗組件，其特征在于，所述進液口高于所述腔道。

6.根據權利要求1所述的清洗組件，其特征在于，所述沖刷流道配置為從所述沖刷件的外壁向外凸出。

7.根據權利要求1所述的清洗組件，其特征在于，所述沖刷件與所述清洗盤貼合設置。

8.根據權利要求1所述的清洗組件，其特征在于，所述沖刷件設置在所述清洗件的底部，并配置為被所述清洗件全覆蓋。

9.根據權利要求8所述的清洗組件，其特征在于，所述沖刷件構造為與所述清洗件的形狀相同。

10.根據權利要求1所述的清洗組件，其特征在于，所述沖刷件可拆卸地安裝在所述清洗件的底部。

11.根據權利要求10所述的清洗組件，其特征在于，所述清洗件的底部開設有容納腔，用于容納所述沖刷件，所述容納腔的側壁上形成有缺口，用于供所述沖刷流道通向所述容納腔外。

12.根據權利要求11所述的清洗組件，其特征在于，所述容納腔形成有卡接部，所述沖刷件能夠卡止于所述卡接部。

13.根據權利要求1所述的清洗組件，其特征在于，所述清洗件與所述沖刷件一體成型。

14.根據權利要求1所述的清洗組件，其特征在于，所述清洗件具有進液通道，所述進液通道的液體能夠流向所述清洗件的表面，所述進液口形成在所述進液通道上。

15.根據權利要求14所述的清洗組件，其特征在于，所述清洗組件包括用于向所述進液通道進液的進液管，所述進液口設置在所述進液管的正下方，且所述進液口與所述進液管間隔設置。

16.根據權利要求1所述的清洗組件，其特征在于，所述清洗件具有用于液體輸入的進液端，所述清洗件構造為從所述進液端到遠離所述進液端的一端漸低。

17.一種掃地機基站，其特征在于，包括根據權利要求1-16中任一項所述的清洗組件。

18.一種掃地機總成，其特征在于，包括掃地機器人和根據權利要求17所述的掃地機基站。

技術總結
本公開涉及一種掃地機的清洗組件、掃地機基站及掃地機總成，包括：清洗盤，用于承裝清洗液；清洗件，設置在所述清洗盤內，用于清洗掃地機器人的潔地件；以及沖刷件，設置在所述清洗盤內，所述沖刷件的內部形成有腔道，所述腔道具有進液口，所述沖刷件的壁上形成有與所述腔道連通的沖刷流道，以使所述腔道內的液體從所述沖刷流道射出以沖刷所述清洗盤。利用沖刷件的沖刷流道可以對清洗盤內的污垢或臟污進行清洗，以沖刷的方式可以將聚集在清洗盤內的大塊臟污沖散，可以連通污水一起排走，實現清潔組件的自清潔。這種清潔組件提升了掃地機基站的智能化和免維護能力，且設計成本較低，也避免了產生噪音而影響體驗感。

技術研發人員：葛寧,張義君,周小雅
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：20240424
技術公布日：2025/4/28
