本發明涉及有色金屬加工，具體而言，涉及一種高強度超寬鈦網板的制備方法。

背景技術：

1、鈦及鈦合金因具有良好的耐酸堿、耐高溫、耐磨、高導電導熱、易成形等特點，工業上常被制作為鈦網濾芯、鈦濾片、鈦網陽極、鈦集流網、鈦屏蔽網等產品，廣泛應用于氯堿、濕法冶金、電化學、生物醫療等領域。鈦網的加工主要有鈦絲編織、沖孔、沖壓拉伸等幾種加工方法。但由于鈦本身的難加工特性，φ6mm以下鈦絲需要多道次的拉拔成形，原料價格昂貴，導致編織法制作的鈦網成本較高，而沖孔法主要以鈦板為原料，沖壓過程中為形成較多的邊角廢料導致材料利用率低，從而進一步增加了生產成本。沖壓拉伸法可以以鈦卷和鈦板為原料，不僅成材率高，且加工效率高，是鈦網成形加工的主流方法。由于鈦比強度高、塑性差、易回彈，拉網過程易出現斷網、變形，因此目前沖壓拉伸法僅局限于抗拉強度300mpa以下的ta1純鈦，板形不平等一般在10～50mm/m以上，且厚度一般0.8～1.0mm，寬度650mm以下，無論是對原材料的要求，還是成品尺寸范圍存在較大局限性。但隨著應用裝備的不斷升級迭代，以及鈦在鹽湖提鋰、pem制氫等新興領域的快速發展，傳統的低強度、小尺寸已無法滿足需求，因此，發明一種高強度超寬鈦網板對支撐當下新興行業的快速發展具有十分重要的意義。

2、公開號為cn111806719a的現有技術公開了一種雷電防護用微孔銅網及其制備方法，包括以下步驟：a.調節金屬網機的上模具沖壓量、上下模具切面間距和上模具橫移量；b.使銅箔從上下模具間穿過，經上模具沖剪成銅網；c.在銅網網面上放置壓桿，對銅網施加張力，對銅網進行拉伸；b.將銅網壓平；該現有技術僅僅用于制備銅網，相對于銅網，鈦強度高、塑性差、易回彈，拉網過程易出現斷網、變形，因此，現有技術很難實現高強度超寬鈦網板的制備，且不平度達到10mm/m以下。

技術實現思路

1、有鑒于此，本發明旨在提出一種高強度超寬鈦網板的制備方法。以解決現有技術僅僅用于制備銅網，相對于銅網，鈦強度高、塑性差、易回彈，拉網過程易出現斷網、變形，因此，現有技術很難實現高強度超寬鈦網板的制備，且不平度達到10mm/m以下的問題。

2、為達到上述目的，本發明的技術方案是這樣實現的：

3、一種高強度超寬鈦網板的制備方法，包括如下步驟：

4、s1：原材料準備；選擇抗拉強度為≤420mpa、厚度為0.5~1.5mm、寬度為680~1530mm、單重≤5噸、內徑為508mm或608mm的鈦卷；

5、s2：預處理；

6、s3：沖孔拉網；在金屬拉網機上進行沖孔、拉網、分剪；

7、s4：壓平；將鈦網置于壓平機上進行多道次壓平；

8、s5：軟化處理；

9、s6：矯平；采用二十三輥矯平機對鈦網進行矯平，先沿寬度方向進行正反兩面矯平，然后再沿長度方向進行正反兩面矯平。

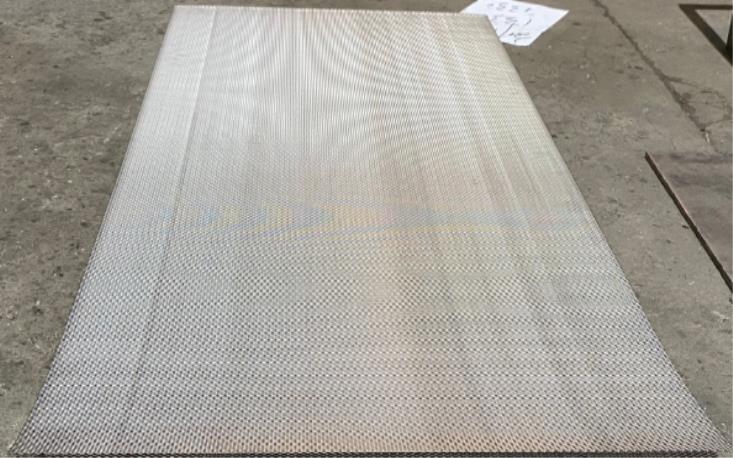

10、本發明制備了厚度為0.5～1.5mm，寬度為650～1500mm的高強度超寬鈦網板，且鈦網板不平度≤10mm/m，一定程度上滿足了新興產業對大規格、高強度鈦網板的需求。

11、進一步地，在步驟s1中，鈦卷的狀態為退火態。

12、進一步地，在步驟s2中，所述預處理工藝為，將自動開卷、穿帶后的鈦卷，上下表面涂刷潤滑劑。

13、該設置能夠減少模具磨損并提高鈦卷的拉伸變形能力。

14、進一步地，在步驟s3中，拉網速度為6～10mm/s，拉伸變形率為40～60%。

15、該設置既要防止鈦網板斷裂或變形。

16、進一步地，在步驟s3中，拉網的網孔短節距尺寸為3～6mm，長節距尺寸為6～12.5mm。

17、進一步地，在步驟s4中，長度方向采用3～10個道次的壓平，每道次壓力為300～400噸，單道次變形量控制在10%以內，總變形率為35～55%。

18、該設置既要防止鈦網板變形和斷裂，同時還要提高鈦網板的平整度。

19、進一步地，在步驟s5中，所述軟化處理還包括如下步驟：

20、s51、酸洗；

21、s52、烘干；

22、s53、退火處理。

23、該設置一方面去除鈦網板表面的油脂，避免油脂影響矯平的準確性，另一方面，能夠降低鈦合金的硬度和強度，提高其塑性，從而使得鈦網板在矯平過程中更容易變形，提高鈦網板的平整度。

24、進一步地，步驟s51的酸洗具體工藝為，酸洗的酸液體積配比為hf：hno3：水=2:3:5，其中，hf與hno3的濃度均為40～63%。

25、進一步地，步驟s52的烘干參數具體為，烘干溫度為40~80℃。

26、進一步地，步驟s53的退火處理具體工藝為，退火溫度為750~800℃，在線行走速度為2～10m/min。

27、該設置的退火處理，能夠降低鈦合金的硬度和強度，提高其塑性，從而使得鈦網板在矯平過程中更容易變形，提高鈦網板的平整度。

28、進一步地，在步驟s6中矯平的具體參數為，在寬度方向上，進行正反兩面矯平，采用2～5個道次；在長度方向上，進行正反兩面矯平，采用3～6個道次，每道次矯平壓力為3～5噸。

29、該設置既要防止鈦網板變形和斷裂，同時還要提高鈦網板的平整度。

30、進一步地，在步驟s6中，矯平后不平度≤10mm/m。

31、相對于現有技術，本發明所述的一種高強度超寬鈦網板的制備方法。具有以下優勢：

32、（1）本發明制備了厚度為0.5～1.5mm，寬度為650～1500mm的高強度超寬鈦網板，且鈦網板不平度≤10mm/m，一定程度上滿足了新興產業對大規格、高強度鈦網板的需求；

33、（2）本發明的制備方法中，通過控制壓平參數，一方面既要保證鈦網板的強度同時還要提高鈦網板的平整度，另一方面消除鈦網板在制備過程中可能產生的初始缺陷，如微小的裂紋、氣泡等；

34、（3）本發明的制備方法中，通過控制矯平參數，進一步消除鈦網板中的微小不平整，使其達到更高的平整度標準，同時釋放在鈦網板制備過程中產生的內應力，避免鈦合金出現開裂和變形，保證產品質量；

35、（4）本發明的制備方法中，通過在壓平和矯平之間設置軟化處理，一方面去除鈦網板表面的油脂，避免油脂影響矯平的準確性，另一方面，通過軟化處理，能夠降低鈦合金的硬度和強度，提高其塑性，從而使得鈦網板在矯平過程中更容易變形，提高鈦網板的平整度。

36、（5）本發明打破沖拉網鈦卷高純凈度、低強度的常規要求，有利于降低拉網帶卷對高品質海綿鈦原材料的依賴，降低鈦帶卷成本，對純鈦具有普適性；

37、（6）本發明采用常規生產設備，工藝簡單，大單重鈦卷拉網，生產效率高，可實現批量生產。

技術特征：

1.一種高強度超寬鈦網板的制備方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的制備方法，其特征在于，在步驟s1中，鈦卷的狀態為退火態。

3.根據權利要求1所述的制備方法，其特征在于，在步驟s2中，所述預處理工藝為，將自動開卷、穿帶后的鈦卷，上下表面涂刷潤滑劑。

4.根據權利要求1所述的制備方法，其特征在于，在步驟s3中，拉網速度為6～10mm/s，拉伸變形率為40～60%。

5.根據權利要求1所述的制備方法，其特征在于，在步驟s3中，拉網的網孔短節距尺寸為3～6mm，長節距尺寸為6～12.5mm。

6.根據權利要求1所述的制備方法，其特征在于，在步驟s4中，長度方向采用3～10個道次的壓平，每道次壓力為300～400噸，單道次變形量控制在10%以內，總變形率為35～55%。

7.根據權利要求1所述的制備方法，其特征在于，在步驟s5中，所述軟化處理還包括如下步驟：

8.根據權利要求7所述的制備方法，其特征在于，步驟s53的退火處理具體工藝為，退火溫度為750~800℃，在線行走速度為2～10m/min。

9.根據權利要求1所述的制備方法，其特征在于，在步驟s6中矯平的具體參數為，在寬度方向上，進行正反兩面矯平，采用2～5個道次；在長度方向上，進行正反兩面矯平，采用3～6個道次，每道次矯平壓力為3～5噸。

10.根據權利要求1所述的制備方法，其特征在于，在步驟s6中，矯平后不平度≤10mm/m。

技術總結
本發明提供一種高強度超寬鈦網板的制備方法，包括如下步驟：S1：原材料準備；選擇抗拉強度為≤420Mpa、厚度為0.5~1.5mm、寬度為680~1530mm、單重≤5噸、內徑為508mm或608mm的鈦卷；S2：預處理；S3：沖孔拉網；在金屬拉網機上進行沖孔、拉網、分剪；S4：壓平；將鈦網置于壓平機上進行多道次壓平；S5：軟化處理；S6：矯平；采用二十三輥矯平機對鈦網進行矯平，先沿寬度方向進行正反兩面矯平，然后再沿長度方向進行正反兩面矯平。本發明制備了厚度為0.5～1.5mm，寬度為650～1500mm的高強度超寬鈦網板，且鈦網板的不平度≤10mm/m，一定程度上滿足了新興產業對大規格、高強度鈦網板的需求。

技術研發人員：郝曉博,王哲,王樹軍,喬海濱,劉喜波,顧新盛,陶會發,朱丹陽,馬明亮,田永武
受保護的技術使用者：洛陽雙瑞精鑄鈦業有限公司
技術研發日：
技術公布日：2025/4/24
