本發明涉及平地機技術領域，特別涉及一種擺架裝置及裝設有該擺架裝置的平地機。

背景技術：

平地機是利用刮刀平整地面的土方機械，刮刀裝在機械前后輪軸之間，能升降、傾斜、回轉和外伸。動作靈活準確，操縱方便，平整場地有較高的精度，適用于構筑路基和路面、修筑邊坡、開挖邊溝，也可攪拌路面混合料、掃除積雪、推送散粒物料以及進行土路和碎石路的養護工作。

平地機的擺架和擺架支承是實現平地機作業裝置與機架聯接并實現側翻功能的主要工作部件。根據需要，在提升油缸和擺動油缸作業時，擺架可繞擺架支承旋轉，作業裝置隨著擺架旋轉，當擺架運動到指定位置，將擺架鎖定，從而實現將作業裝置整體側翻到指定位置。

現有技術中，常用的擺架為組裝式結構，擺架支承為整體式結構。其中，擺架支承直接焊接在前機架上，擺架為組對安裝。如專利號“201120105276.8”的發明公開了一種平地機整體式擺架回轉盤，該平地機整體式擺架回轉盤包括回轉盤、回轉盤前擋板和回轉盤后擋板，回轉盤前擋板和回轉盤后擋板處于回轉盤的前后兩面，回轉盤為無縫鋼管，比卷板焊接回轉盤結構強度要好，為了焊接時組對方便同時保證焊接精度，在回轉盤前擋板和回轉盤后擋板上設置了一個與回轉盤內徑配合的凸臺，將帶有凸臺的回轉盤前擋板、回轉盤后擋板和回轉盤通過簡單的工裝組對上，將筋板點焊上后，對回轉盤進行整體焊接。

然而上述的擺架支承為整體式結構，擺架支承為整體加工后焊接在機架上，安裝不便，由于擺架支承為整體式結構，擺架為上下蓋組裝式，組裝式結構的擺架，加工復雜。

技術實現要素：

針對現有技術存在的至少一個問題，本發明的目的之一在于提供一種擺架裝置，該擺架裝置采用組裝式結構的擺架支承，從而便于將擺架支承安裝到機架上，由于采用組裝式結構的擺架支承，因而可以采用整體式結構的擺架，而整體式結構的擺架，便于加工成型。

本發明的另一個目的在于提供一種裝設有上述擺架裝置的平地機。

本發明一方面提供了一種擺架裝置，包括，擺架，所述擺架設置有環形安裝面；支承本體，用于連接機架；環形安裝座，設置在所述支承本體上，所述環形安裝座用于套設所述擺架，且所述環形安裝座的外周面與所述擺架的環形安裝面配合；以及限位部件，所述限位部件設置在所述環形安裝座上；所述限位部件和所述支承本體分別設置在所述環形安裝座的軸向兩端，用于對所述環形安裝座上套設的擺架進行軸向限位。

作為本發明的擺架裝置在一方面的改進，所述支承本體上設置有與機架配合的卡口。

作為本發明的擺架裝置在一方面的改進，所述支承本體上的卡口內設置有沿軸向延伸的連接座組件，所述支承本體通過所述連接座組件連接機架。

作為本發明的擺架裝置在一方面的改進，所述連接座組件包括第一連接座以及第二連接座，所述第一連接座和第二連接座對稱設置在所述支承本體的卡口內。

作為本發明的擺架裝置在一方面的改進，所述支承本體的卡口內設置有與所述第一連接座和第二連接座配合的凹口，所述第一連接座以及第二連接座設置于所述凹口內。

作為本發明的擺架裝置在一方面的改進，所述支承本體上設置有1個第一銷軸孔，所述擺架上設置有多個第二銷軸孔，穿過所述第一銷軸孔和所述第二銷軸孔的銷軸用于將擺架鎖定，所述銷軸可選擇穿過其中任一個第二銷軸孔；或，所述支承本體上設置有多個第一銷軸孔，所述擺架上設置有1個第二銷軸孔，穿過所述第一銷軸孔和所述第二銷軸孔的銷軸用于將擺架鎖定，所述銷軸可選擇穿過其中任一個第一銷軸孔；或，所述支承本體上設置有多個第一銷軸孔，所述擺架上設置有多個第二銷軸孔，穿過所述第一銷軸孔和所述第二銷軸孔的銷軸用于將擺架鎖定，所述銷軸可選擇穿過其中任一個第一銷軸孔和可選擇穿過其中任一個第二銷軸孔。

作為本發明的擺架裝置在一方面的改進，所述支承本體上設置有突出部，所述支承本體的第一銷軸孔設置在所述突出部上。

作為本發明的擺架裝置在一方面的改進，所述環形安裝座上設置有與機架配合的卡口；和/或，所述限位部件設置有與機架配合的卡口；和/或，所述擺架的環形安裝面上設置有缺口，所述擺架通過所述缺口裝配到所述環形安裝座上，或所述擺架裝配至所述環形安裝座后，通過所述缺口裝配到機架上。

作為本發明的擺架裝置在一方面的改進，所述限位部件包括上擋板、下擋板，所述上擋板和下擋板可拆卸地設置在所述環形安裝座上。

本發明另一方面提供了一種平地機，該平地機包括機架，所述機架上安裝有如上所述的擺架裝置，所述支承本體連接在所述機架上。

上述結構的擺架裝置及裝設有該擺架裝置的平地機，通過采用組裝式結構的擺架支承，該擺架支承包括支承本體、環形安裝座、以及限位部件，在具體的安裝過程中，首先安裝支承本體和環形安裝座，然后在環形安裝座上套設擺架，接著安裝限位部件，限位部件配合支承本體對環形安裝座上套設的擺架進行軸向限位，從而方便的將擺架支承安裝到機架上，由于擺架支承為組裝式結構，因而可以采用整體式結構的擺架，而整體式結構的擺架，便于加工成型。

附圖說明

構成本發明的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1為本發明的擺架裝置的爆炸圖；

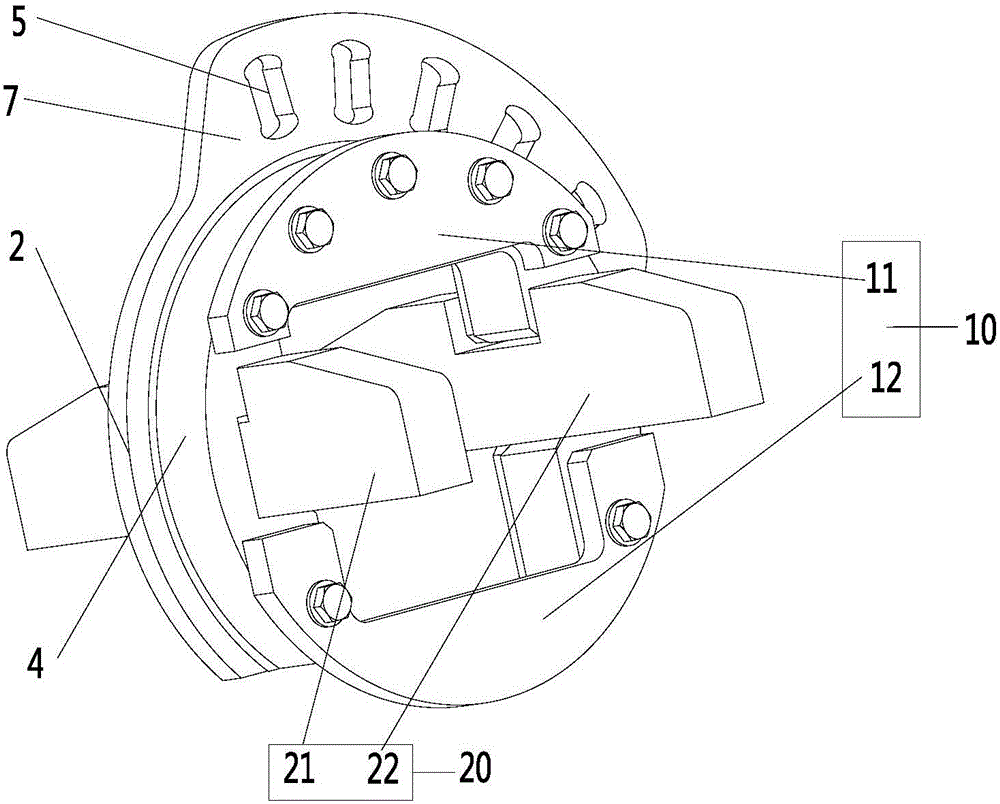

圖2為本發明的擺架裝置不帶擺架時的結構示意圖；

圖3為本發明的擺架裝置帶擺架時的一角度的結構示意圖；

圖4為本發明的擺架裝置帶擺架時另一角度的結構示意圖；

圖5為本發明的擺架裝置安裝在機架上時的結構示意圖。

附圖標記說明

1擺架 2支承本體 3機架

4環形安裝座 10限位部件 11上擋板

12下擋板 20連接座組件 21第一連接座

22第二連接座 5第一銷軸孔 6第二銷軸孔

7突出部

具體實施方式

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。

下面將參考附圖并結合實施例來詳細說明本發明。

如圖1至圖5所示，本發明公開了一種擺架裝置，包括，

擺架1，該擺架1設置有環形安裝面；

支承本體2，用于連接機架3；

環形安裝座4，該環形安裝座4設置在支承本體2上，環形安裝座4用于套設擺架1，且環形安裝座4的外周面與擺架1的環形安裝面配合；

以及限位部件10，限位部件10設置在環形安裝座4上；

限位部件10和支承本體2分別設置在環形安裝座4的軸向兩端，用于對環形安裝座4上套設的擺架1進行軸向限位。

上述結構的擺架裝置，通過采用組裝式結構的擺架支承，該擺架支承包括支承本體2、環形安裝座4、以及限位部件10，在具體的安裝過程中，首先安裝支承本體2和環形安裝座4，然后在環形安裝座4上套設擺架1，接著安裝限位部件10，限位部件10配合支承本體2對環形安裝座4上套設的擺架1進行軸向限位，從而方便的將擺架支承安裝到機架3上，由于擺架支承為組裝式結構，因而可以采用整體式結構的擺架1，而整體式結構的擺架1，便于加工成型。

為了便于支承本體2連接機架3，如圖1至圖5所示，優選的，支承本體2上設置有與機架3配合的卡口。更為優選的，支承本體2上的卡口內設置有沿軸向延伸的連接座組件20，支承本體2通過連接座組件20連接機架3。進一步優選的，連接座組件20包括第一連接座21以及第二連接座22，第一連接座21和第二連接座22對稱設置在支承本體2的卡口內。如圖所示，支承本體2的卡口內設置有與第一連接座21和第二連接座22配合的凹口，第一連接座21以及第二連接座22設置于凹口內。

為了便于擺架1鎖定，在第一種具體實施例中，支承本體2上設置有1個第一銷軸孔5，擺架1上設置有多個第二銷軸孔6，穿過第一銷軸孔5和第二銷軸孔6的銷軸用于將擺架1鎖定，銷軸可選擇穿過其中任一個第二銷軸孔6。在第二種具體實施例中，支承本體2上設置有多個第一銷軸孔5，擺架1上設置有1個第二銷軸孔6，穿過第一銷軸孔5和第二銷軸孔6的銷軸用于將擺架1鎖定，銷軸可選擇穿過其中任一個第一銷軸孔5。在第三種具體實施例中，支承本體2上設置有多個第一銷軸孔5，擺架1上設置有多個第二銷軸孔6，穿過第一銷軸孔5和第二銷軸孔6的銷軸用于將擺架1鎖定，銷軸可選擇穿過其中任一個第一銷軸孔5和可選擇穿過其中任一個第二銷軸孔6。

上述實施例中，如圖1至圖5所示，為了便于在支承本體2上布置第一銷軸孔5，支承本體2上設置有突出部7，支承本體2的第一銷軸孔5設置在突出部7上。

優選的，環形安裝座4上設置有與機架3配合的卡口；和/或，限位部件10設置有與機架3配合的卡口；和/或，擺架1的環形安裝面上設置有缺口，擺架1通過缺口裝配到環形安裝座4上，或擺架1裝配至環形安裝座4后，通過缺口裝配到機架3上。該實施例中，通過環形安裝座4、限位部件10上的卡口、擺架1的缺口，可以更好地將擺架裝置布設到機架3上。

優選的，限位部件10包括上擋板11、下擋板12，所述上擋板11和下擋板12可拆卸地設置在環形安裝座4上，如可以通過螺栓或者銷軸設置在環形安裝座4上。

本發明另一方面提供了一種平地機，包括機架3，機架3上安裝有上述的擺架裝置，支承本體2連接在機架3上。由于上述平地機設置有上述的擺架裝置，因而具有上述的擺架裝置的全部技術效果，在此不再贅述。

上述結構的擺架裝置及裝設有該擺架裝置的平地機，通過采用組裝式結構的擺架支承，該擺架支承包括支承本體2、環形安裝座4、以及限位部件10，在具體的安裝過程中，首先安裝支承本體2和環形安裝座4，然后在環形安裝座4上套設擺架1，接著安裝限位部件10，限位部件10配合支承本體2對環形安裝座4上套設的擺架1進行軸向限位，從而方便的將擺架支承安裝到機架3上，由于擺架支承為組裝式結構，因而可以采用整體式結構的擺架1，而整體式結構的擺架1，便于加工成型。

以上僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
