本發明涉及一種雨水回用系統中使用的初雨棄流裝置，具體指一種杠桿式初雨自動棄流裝置。

背景技術：

我國是一個水資源十分匱乏的國家，人均水資源占有量僅為世界人均水平的1/4，水資源的供需矛盾尖銳。然而，每到雨季洪水泛濫，給社會造成巨大損失的同時，寶貴的雨水資源又白白浪費。因此，開發利用雨水資源不僅可以解決地區用水危機而且可以變害為利。然而，雨水中含大量的雜質，尤其是初雨階段雜質含量尤其高。有相關研究表明，在雨水收集過程中污染程度最高的是初期2-5mm的雨水，70%以上的污染物存在于該初期雨水內。假如將初雨也全部收集進入雨水回用系統，不僅容易堵塞處理裝置，而且天長日久，雜質不斷在收集系統內沉積，將會給后期的清理工作帶來極大的困難。因此，做好初期雨水的棄流工作，對后續雨水的收集、處理、儲存等工作都至關重要。

現有的地面初雨棄流通常借助于棄流井來實現，而屋面雨水的棄流通常需要借助于初雨棄流裝置。屋面雨水棄流裝置按其動力來源可分為無動力棄流和有動力棄流，具體又包括旋流分離式、翻板式、切換式、流量式、雨量式等自動棄流裝置。其裝置各有利弊，其中分離式、翻板式、切換式易堵塞且無法收集后期雨水，雨量式、流量式棄流裝置需要耗電，且造價、管理維護成本高。

技術實現要素：

因此，針對現有雨水回用技術存在的上述問題，本發明提供了原理簡單、結構巧妙、清理方便、不易堵塞、無電控元器件、造價低、占用空間小且無需人工操作帶動的杠桿式初雨自動棄流裝置。

本發明是這樣實現的，構造一種杠桿式初雨自動棄流裝置，包括棄流腔、通過棄流雨水出管與棄流腔連接的初雨棄流雨水管、以及分別安裝于棄流腔上下部分的進水管和清潔雨水出管，

所述棄流腔內部設置有杠桿式閘板、封閉磁鐵、吸引磁鐵、和排斥磁鐵，其中杠桿式閘板以鉸接方式安裝于棄流腔內部，所述封閉磁鐵安裝于杠桿式閘板的端部，所述吸引磁鐵和排斥磁鐵分別安裝于棄流腔的兩個側面，并與封閉磁鐵匹配。

優選地，還包括牽引水罐，該牽引水罐通過水罐拉繩與杠桿式閘板外側端頭相連。

優選地，還包括雨水過濾器，該雨水過濾器安裝于初雨棄流雨水管下部，并呈圓柱狀，同時該雨水過濾器通過可伸縮進水軟管與牽引水罐連接。

優選地，所述牽引水罐內部設置有蒸發管，該蒸發管底部與牽引水罐內側底部留有10-20mm的空隙；同時牽引水罐還設置有可伸縮虹吸排氣軟管，該軟管以順水流方向斜45°與初雨棄流雨水管頂部相連。

優選地，所述雨水過濾器為可拆卸式，并且內部設置有上部濾網、中間顆粒濾料、以及下部清水區，其中清水區通過可伸縮進水軟管與牽引水罐底部相連。

優選地，所述蒸發管管中充滿滲透性海綿。

優選地，所述牽引水罐底部還設置有檢修泄水管，且在該水管上還安裝有截止閥。

本發明具有如下優點：

優點一：本發明原理簡單，隨著降雨的持續，依靠雨水自身的重力和同性、異性兩對磁鐵的作用力自動實現閘板的開關，進而實現初期較臟雨水的棄流和中后期清潔雨水的收集，雨水收集率高，可靠性強；

優點二：本發明不易堵塞、無電控元器件且無需人工操作；

優點三：本發明構思新穎、結構簡單、清洗方便、造價低、使用壽命長。

優點四：本發明可以直接安裝在屋面雨水立管上或匯合后的雨水總立管上，實現初雨棄流和清潔雨水收集，尤其是暴雨時的雨水收集。并可以與滑背式過濾凈化收集一體化裝置聯合使用，高效實現屋面雨水的初雨棄流、清潔雨水的收集處理和儲存。該雨水可用于綠化澆灑、沖廁、清潔等多種用途。有效節約水資源，保障回用雨水水質，緩解用水危機。

附圖說明

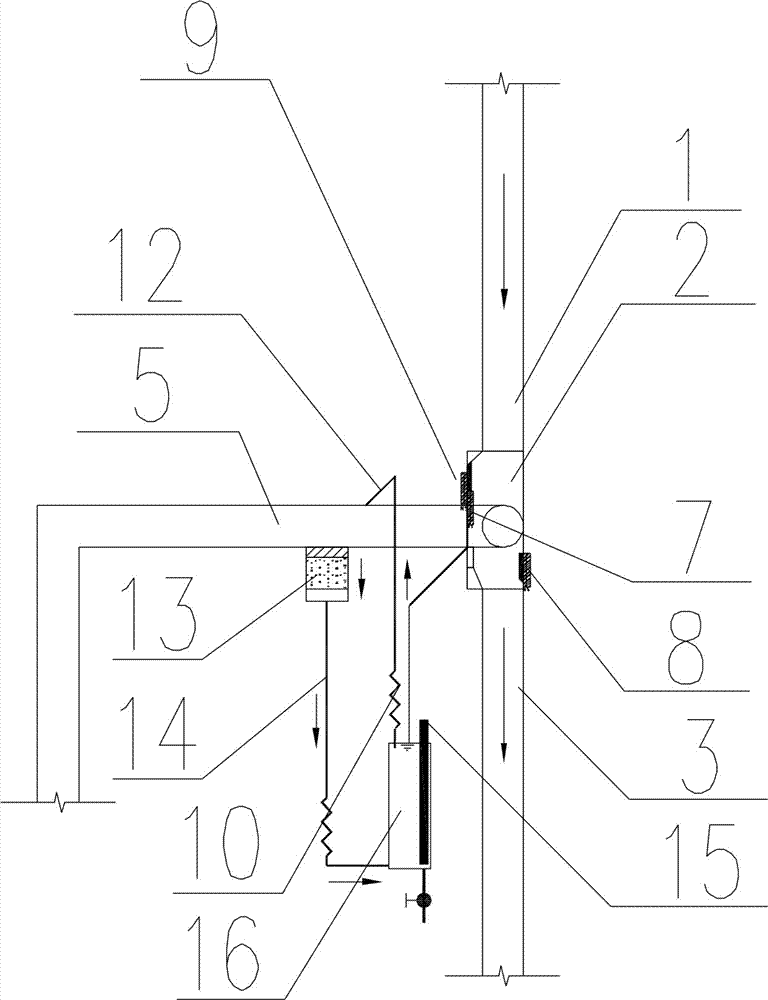

圖1為本發明在棄流初雨階段的結構示意圖。

圖2為本發明在收集清潔雨水階段的結構示意圖。

圖3為本發明初雨棄流雨水管的接管剖面圖。

圖4為本發明雨水過濾器的結構示意圖。

其中：1、進水管；2、棄流腔；3、清潔雨水出管；4、棄流雨水出管；5、初雨棄流雨水管；6、杠桿式閘板；7、封閉磁鐵；8、吸引磁鐵；9、排斥磁鐵；10、牽引水罐；11、水罐拉繩；12、可伸縮虹吸排氣軟管；13、雨水過濾器；14、可伸縮進水軟管；15、蒸發管；16、檢修泄水管；17、上部濾網；18、中間顆粒濾料；19、下部清水區。

具體實施方式

下面將結合附圖1-圖4對本發明進行詳細說明，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1-圖4所示，本發明在此提供一種本本發明所述一種杠桿式初雨自動棄流裝置，包括進水管1、棄流腔2、清潔雨水出管3、棄流雨水出管4、初雨棄流雨水管5、杠桿式閘板6、封閉磁鐵7、吸引磁鐵8、排斥磁鐵9、牽引水罐10、水罐拉繩11、可伸縮虹吸排氣軟管12、雨水過濾器13、可伸縮進水軟管14、蒸發管15、檢修泄水管16。

本發明所述棄流腔為方形，上部為進水管1，側面設置有棄流雨水出管4，下部設置有清潔雨水出管3，內部設置有杠桿式閘板6、封閉磁鐵7、吸引磁鐵8、排斥磁鐵9。杠桿式閘板6可沿中心軸上下轉動，實現雨水出口的關閉和打開，進而引導雨水從棄流雨水出管4棄流或從清潔雨水出管3流出。

本發明所述牽引水罐設置有水罐拉繩11、可伸縮虹吸排氣軟管12、可伸縮進水軟管14、蒸發管15、檢修泄水管16。水罐拉繩11與杠桿式閘板6外側端頭相連。可伸縮虹吸排氣軟管12順水流方向斜45°與初雨棄流雨水管5頂部相連。檢修泄水管上設有截止閥。

本發明所述蒸發管設置在牽引水罐10內部，管底與牽引水罐10留有10-20mm空隙，管中充滿滲透性海綿，能及時將牽引水罐10內的水吸入罐外。

本發明所述初雨棄流雨水管下部固定有雨水過濾器13，該過濾器為圓柱狀，可旋轉拆卸下來，以便更換或清洗。雨水過濾器由上部濾網17、中間顆粒濾料18和下部清水區19組成，清水區底部通過可伸縮進水軟管14與牽引水罐10底部相連。

本發明所述杠桿式閘板內部端頭設置有封閉磁鐵7，平時通過與吸引磁鐵8異性相吸從而封閉清潔雨水出管3；下雨時，因杠桿式閘板6處于封閉狀態，初期雨水全都通過棄流雨水出管4流出進入初雨棄流雨水管5，此時管內雨水為非滿流狀態，大部分初雨通過棄流管排入室外污水管網系統，經污水處理廠處理后排放。小部分雨水通過雨水過濾器13慢慢流入牽引水罐10，牽引水罐10內水位緩慢上升，重量逐漸增加，與此同時，水罐內的空氣通過可伸縮虹吸排氣軟管12排入初雨棄流雨水管5上部的空腔內；隨著降雨的繼續，初雨棄流雨水管5內排水由非滿流逐漸轉化為滿流，通過可伸縮虹吸排氣軟管12不斷抽吸牽引水罐10內空氣，罐內形成負壓，同時通過雨水過濾器13、可伸縮進水軟管14加速從初雨棄流雨水管5內抽出雨水排入牽引水罐10內；棄流一段時間后，牽引水罐10內充滿水，初期較臟的雨水被排凈，進水管1流入的雨水變得干凈，水罐自身重力通過水罐拉繩11拉動杠桿式閘板6，閘板被打開，杠桿式閘板6端頭的封閉磁鐵7強制與吸引磁鐵8分離，同時與排斥磁鐵9近距離接觸，清潔雨水通過清潔雨水出管3流入通過雨水管排入雨水水箱收集儲存；大雨結束后，杠桿式閘板6仍處于封閉狀態，牽引水罐10內的雨水通過蒸發管15內部的滲透性海綿慢慢導出蒸發，牽引水罐10重量不斷減輕，當其重力不足以克服杠桿式閘板6端頭的封閉磁鐵7與排斥磁鐵9的同性斥力和與吸引磁鐵8的異性吸力時，杠桿式閘板6自動關閉，等待下一次大雨的來臨。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
