本發明涉及工程建設領域，特指一種可回收監測一體化邊坡支護系統。

背景技術：

1、隨著大眾環保意識的逐步提高，對建筑工程施工過程中的環保要求也越來越高，基坑的邊坡支護系統是工程中重要的安全措施，在開挖和施工過程在要采用土釘、混凝土噴護面層等臨時支護措施以確保安全，但是現有設備在完成施工后會留在地基中，對土壤環境造成污染，無法將支護系統進行回收，并且無法在施工過程中對邊坡變形以及承載力變化進行監測，導致支護系統整體使用成本高。

技術實現思路

1、本發明的目的在于克服現有技術的缺陷，提供一種可回收監測一體化邊坡支護系統，解決現有的設備埋設在土壤中無法進行回收，容易對環境造成污染，并且在施工時無法對邊坡變化進行監測問題。

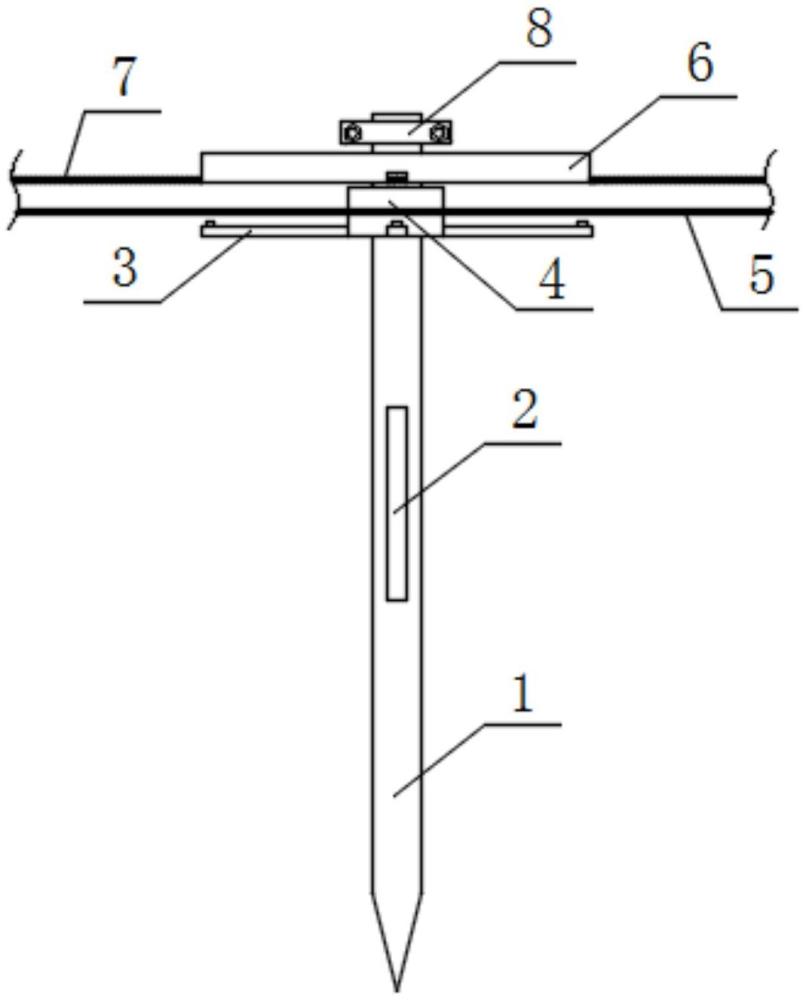

2、實現上述目的的技術方案是：一種可回收監測一體化邊坡支護系統，設置在基坑邊坡上，所述支護系統包括：

3、多個錨桿，所述錨桿間隔埋設在所述基坑邊坡上；

4、連接在所述錨桿上且埋設在基坑邊坡中的應變計，通過所述應變計可對錨桿的承載受力變化進行監測；

5、拉結在同一排錨桿上的鋼絞線；

6、連接在所述錨桿伸出基坑邊坡的一端上的連接節點，所述連接節點與對應的鋼絞線相連接；

7、鋪設在所述基坑邊坡上的面層，所述面層與對應的連接節點連接；

8、連接在連接節點上的位移計，通過所述位移計可對所述連接節點與基坑邊坡之間的土體表面的變化進行測定。

9、本發明技術方案進一步改進在于：所述連接節點包括套設在錨桿上的底片、與所述底片相連接的蓋板、套設在所述錨桿上且設于蓋板上方的扣板以及可拆卸安裝在錨桿上的卡扣。

10、本發明技術方案進一步改進在于：所述卡扣呈u形。

11、本發明技術方案進一步改進在于：所述扣板的底部設有凹槽，所述凹槽可供所述鋼絞線穿過。

12、本發明技術方案進一步改進在于：所述凹槽呈十字形設置。

13、本發明技術方案進一步改進在于：所述蓋板與面層相接觸，所述底片上遠離蓋板的一側與所述位移計相連接。

14、本發明技術方案進一步改進在于：所述底片呈十字狀。

15、本發明技術方案進一步改進在于：所述錨桿與所述鋼絞線相互垂直。

16、本發明技術方案進一步改進在于：所述面層上設有多個嵌固槽，所述嵌固槽可供光伏板進行安裝所述光伏板電性連接有蓄電池；

17、所述蓄電池與所述應變計、位移計進行電性連接。

18、一種可回收監測一體化邊坡支護系統的施工方法，包括以下步驟：

19、步驟一：提供多個錨桿，在基坑邊坡上間隔的埋設錨桿；

20、提供連接節點和面層，將連接節點安裝在錨桿外露在基坑邊坡外的一端上，將面層鋪設在基坑邊坡上，通過對應的連接節點將面層固定在基坑邊坡上；

21、提供鋼絞線，利用所述鋼絞線拉結連接同一排的錨桿，并將鋼絞線的端部固定在基坑邊坡附近的結構上。

22、利用上述技術方案，本發明相對現有技術來說，取得的技術效果是：

23、本發明提供了一種可回收監測一體化邊坡支護系統，通過將錨桿放置在邊坡上后實現錨桿與土體進行有效結合，并利用鋼絞線與錨桿拉結在一起，再利用連接節點將鋼絞線進行固定以及對面層進行鋪設，以使得鋼絞線、面層與錨桿一體化，錨桿和面層通過連接節點連接固定形成支護結構，通過交叉穿過錨桿的鋼絞線使護坡面層被錨桿牢靠固定于邊坡上，從而起到對邊坡土體滑動面以及邊坡的防水、支護作用。

24、本發明通過設置在錨桿上的應變計將錨桿受到的承載受力變化進行檢測，并利用設置在底片上的位移計對基坑邊坡上的土體表面形變進行檢測，通過將應變計和位移計等監測部件放置在錨桿及底片中，真正實現了對基坑邊坡變形的同步監測，且監測裝置可隨支護結構同步回收，從而實現基坑邊坡支護的綠色施工，確保基坑安全監測的同時，加快施工周期的同時，可回收并周轉利用，節約成本，綠色環保。

25、通過在面層上設置光伏供電系統為監測設備單元式供電，避免了供電網絡的復雜交錯，實現了穩定可靠的電能供應。

技術特征：

1.一種可回收監測一體化邊坡支護系統，設置在基坑邊坡上，其特征在于：所述支護系統包括：

2.根據權利要求1所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述連接節點包括套設在錨桿上的底片、與所述底片相連接的蓋板、套設在所述錨桿上且設于蓋板上方的扣板以及可拆卸安裝在錨桿上的卡扣。

3.根據權利要求2所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述卡扣呈u形。

4.根據權利要求2所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述扣板的底部設有凹槽，所述凹槽可供所述鋼絞線穿過。

5.根據權利要求2所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述凹槽呈十字形設置。

6.根據權利要求2所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述蓋板與面層相接觸，所述底片上遠離蓋板的一側與所述位移計相連接。

7.根據權利要求2所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述底片呈十字狀。

8.根據權利要求1所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述錨桿與所述鋼絞線相互垂直。

9.根據權利要求1所述的一種可回收監測一體化邊坡支護系統，其特征在于：所述面層上設有多個嵌固槽，所述嵌固槽可供光伏板進行安裝，所述光伏板電性連接有蓄電池；

10.根據權利要求1所述的一種可回收監測一體化邊坡支護系統的施工方法，其特征在于：包括以下步驟：

技術總結
本發明涉及一種可回收監測一體化邊坡支護系統，涉及工程建設技術領域，設置在基坑邊坡上，所述支護系統包括：多個錨桿，所述錨桿間隔埋設在所述基坑邊坡上，連接在所述錨桿上且埋設在基坑邊坡中的應變計，通過所述應變計可對錨桿的承載受力變化進行監測，拉結在同一排錨桿上的鋼絞線，通過將錨桿放置在邊坡上后實現錨桿與土體進行有效結合，并利用鋼絞線與錨桿拉結在一起，再利用連接節點將鋼絞線進行固定以及對面層進行鋪設，以使得鋼絞線、面層與錨桿一體化，錨桿和面層通過連接節點連接固定形成支護結構，通過交叉穿過錨桿的鋼絞線使護坡面層被錨桿牢靠固定于邊坡上，從而起到對邊坡土體滑動面以及邊坡的防水、支護作用。

技術研發人員：欒蔚,曹海良,劉晟垚,袁博,向振博
受保護的技術使用者：中建八局（甘肅）建設有限公司
技術研發日：
技術公布日：2025/4/28
