本技術涉及一種吸油式溢油回收圍欄，尤其涉及溢油回收圍欄。

背景技術：

1、圍油欄是指用浮體對水面油、污物進行圍聚以防其擴散的一種設備，常用便攜式圍油欄阻攔在海上、港口溢油事故中油污的擴散。

2、專利授權公開號為cn220521265u的專利，公開了一種圍油欄，上述專利通過彈性框與卡槽卡接，使充氣體之間進行相互連接，但上述專利提供的圍油欄在實際使用時仍存在一些不足，由于進行溢油回收工作時，需要通過海面摩托艇與圍油欄進行連接，使其海面摩托艇帶動圍油欄移動進行回收工作，但上述專利在與海面摩托艇進行安裝連接時，需要使用工具進行連接，所需的時間較長，且水面油隨著時間而擴大面積，從而增大工作量。

3、因此，需要提供一種能夠快速和海面摩托艇連接的吸油式溢油回收圍欄。

技術實現思路

1、為了克服現有專利與海面摩托艇進行安裝連接時，需要使用工具進行連接，所需的時間較長，且水面油隨著時間而擴大面積，從而增大工作量的缺點，本實用新型提供一種能夠快速和海面摩托艇連接的吸油式溢油回收圍欄。

2、為了實現上述目的，本實用新型實施例提供如下技術方案：一種吸油式溢油回收圍欄，包括有連接架、漂浮筒、連接件、連接座、連接布料和吸油棉，漂浮筒上設置有連接架，兩個漂浮筒之間設置有連接布料，連接布料前后兩側均貼有吸油棉，吸油棉左右兩部均前后對稱設置有連接件，連接架中部外側固接有連接座。

3、更為優選的是，還包括有定位架、卡板和第一彈性件，連接架上下兩部均固接有定位架，定位架上轉動式設置有兩個卡板，卡板上套有兩根第一彈性件，第一彈性件的兩端分別與卡板和定位架連接。

4、更為優選的是，還包括有連接盤和第二彈性件，漂浮筒上下兩部均滑動式設置有連接盤，連接盤與連接架之間連接有第二彈性件。

5、更為優選的是，還包括有第一防護板、第二防護板和導向桿，連接布料左右兩部均設置有第一防護板，第一防護板上固接有導向桿，導向桿上滑動式設置有第二防護板，第二防護板貫穿第一防護板。

6、更為優選的是，還包括有第三彈性件，導向桿上套有第三彈性件，第三彈性件的兩端分別與第一防護板和第二防護板連接。

7、更為優選的是，還包括有防護殼，連接盤上固接有防護殼。

8、與現有技術相比，本實用新型實施例提供的電池蓄能箱具有如下優點：1、通過將海面摩托艇上的掛鉤鉤在連接座上，以此達到快速安裝的效果，從而避免安裝時間過長，使得水連接座面油的面積擴大而增加工作量。

9、2、通過轉動卡板，再將吸油棉上的連接件穿過卡板卡入定位架內，以此能夠對吸油棉的邊角進行拉平，避免在進行回收工作時出現卷邊的情況。

10、3、通過移動連接盤，再將連接布料卷入其中一個漂浮筒上，隨后松開連接盤，使其第二彈性件恢復原狀帶動連接盤向內移動，以此能夠夾緊連接布料，避免連接布料松散，便于存放。

11、4、通過內外推動第二防護板，將連接布料收卷入第二防護板與第一防護板之間，以此能夠對連接布料保護，避免連接布料受到損壞。

技術特征：

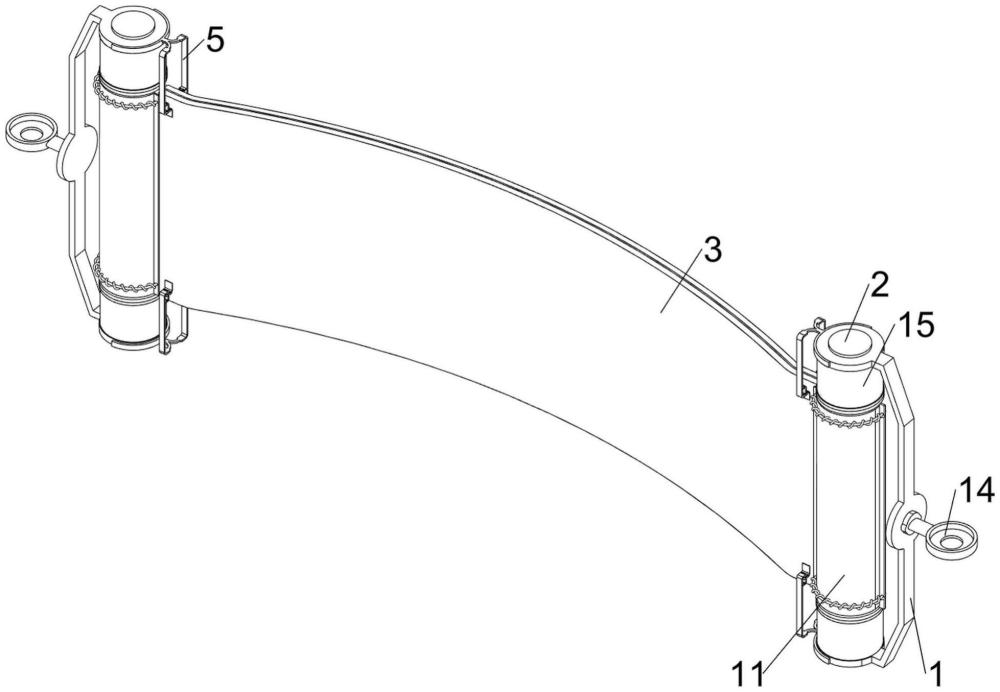

1.一種吸油式溢油回收圍欄，其特征是，包括有連接架(1)、漂浮筒(2)、連接件(201)、連接座(14)、連接布料(3)和吸油棉(4)，漂浮筒(2)上設置有連接架(1)，兩個漂浮筒(2)之間設置有連接布料(3)，連接布料(3)上貼有兩個吸油棉(4)，吸油棉(4)上設置有多個連接件(201)，連接架(1)上固接有連接座(14)。

2.按照權利要求1所述的一種吸油式溢油回收圍欄，其特征是，還包括有定位架(5)、卡板(6)和第一彈性件(7)，連接架(1)上固接有定位架(5)，定位架(5)上轉動式設置有兩個卡板(6)，卡板(6)上套有兩根第一彈性件(7)，第一彈性件(7)的兩端分別與卡板(6)和定位架(5)連接。

3.按照權利要求1所述的一種吸油式溢油回收圍欄，其特征是，還包括有連接盤(8)和第二彈性件(9)，漂浮筒(2)上滑動式設置有兩個連接盤(8)，連接盤(8)與連接架(1)之間連接有第二彈性件(9)。

4.按照權利要求1所述的一種吸油式溢油回收圍欄，其特征是，還包括有第一防護板(10)、第二防護板(11)和導向桿(12)，連接布料(3)上設置有兩個第一防護板(10)，第一防護板(10)上固接有導向桿(12)，導向桿(12)上滑動式設置有第二防護板(11)，第二防護板(11)貫穿第一防護板(10)。

5.按照權利要求4所述的一種吸油式溢油回收圍欄，其特征是，還包括有第三彈性件(13)，導向桿(12)上套有第三彈性件(13)，第三彈性件(13)的兩端分別與第一防護板(10)和第二防護板(11)連接。

6.按照權利要求3所述的一種吸油式溢油回收圍欄，其特征是，還包括有防護殼(15)，連接盤(8)上固接有防護殼(15)。

技術總結
本技術涉及一種吸油式溢油回收圍欄，尤其涉及溢油回收圍欄技術領域。本技術解決的技術問題，一種吸油式溢油回收圍欄，包括有連接架、漂浮筒、連接件、連接座、連接布料和吸油棉，漂浮筒上設置有連接架，兩個漂浮筒之間設置有連接布料，連接布料上貼有兩個吸油棉，吸油棉上設置有多個連接件，連接架上固接有連接座。通過將海面摩托艇上的掛鉤鉤在連接座上，以此達到快速安裝的效果，從而避免安裝時間過長，使得水連接座面油的面積擴大而增加工作量。

技術研發人員：周鑫,李雪,于航,楊彥敏
受保護的技術使用者：水科院海洋科技（天津）有限公司
技術研發日：20240716
技術公布日：2025/4/28
