本技術涉及靜壓植樁機，具體為一種多功能靜壓植樁機。

背景技術：

1、靜壓植樁機是一種全新的環保型樁基施工設備，靜壓植樁機是滿足社會需求的無振動、無噪音的液壓式壓拔樁機，可適用于各種不同的地質和環境工況條件，已在世界各地得到了廣泛應用。

2、通過檢索發現中國專利公告號：cn213233447u公開了一種靜壓植樁機，涉及植樁機技術領域，該發明的主要技術方案為：夾持頭本體的上端設置有連接槽，所述夾持頭本體的上端設置有鋼管夾持槽，所述鋼管夾持槽與所述連接槽同軸設置，所述夾持頭本體的外側壁的下端均勻設置有多個驅動腔體，所述鋼管夾持槽的內部具有多個均勻分布且間隔設置弧形夾持板，多個所述弧形夾持板環繞形成與所述鋼管夾持槽同軸的夾持腔體，每個所述驅動腔體內分別固定有驅動氣缸，所述驅動氣缸的驅動端朝向所述鋼管夾持槽且連接有夾緊桿的一端，所述夾緊桿的另一端貫穿所述鋼管夾持槽的側壁連接于對應的所述弧形夾持板的外側表面，由于靜壓植樁機的夾頭需要與鋼板樁直接接觸，長時間使用就會導致接觸面磨損，進而需要使用者對夾持板進行更換。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種多功能靜壓植樁機，具備便于更換夾持板等優點，解決了由于靜壓植樁機的夾頭需要與鋼板樁直接接觸，長時間使用就會導致接觸面磨損，進而需要使用者對夾持板進行更換的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種多功能靜壓植樁機，包括靜壓植樁機本體，所述靜壓植樁機本體夾持頭的內腔設有兩個連接架，兩個所述連接架的內腔設有兩個夾持板，所述連接架內頂壁與內底壁相對的一側之間設有用于便于更換夾持板的拆換機構，所述靜壓植樁機本體的前后兩側均設有用于防護的防護機構；

3、所述拆換機構包括通過軸承轉動連接在連接架內頂壁與內底壁相對一側之間的轉動桿，所述轉動桿外表面的頂部和底部均螺紋連接有兩個螺套，左右兩端所述螺套相對的一側固定有移動板，兩個所述夾持板相背一側的頂部和底部均開設有卡槽，左右兩端所述移動板相對的一側均貫穿連接架并延伸至卡槽的內腔，上下兩個移動板相背的一側均固定有卡塊，兩個所述夾持板相對的一側均固定有防滑墊。

4、進一步，所述轉動桿的上表面貫穿連接架并延伸至連接架的上側且固定有轉把，所述轉動桿外表面的頂部和底部均固定有雙向螺紋。

5、進一步，所述螺套的左側固定有限位桿，兩個所述連接架相對的一側內壁均固定有限位條，所述限位桿與限位條之間滑動連接。

6、進一步，兩個所述連接架相對一側的頂部和底部均開設有導向孔，所述導向孔內腔的尺寸與移動板的尺寸相適配，所述防滑墊為橡膠墊。

7、進一步，所述卡槽的截面形狀為倒t形，所述卡塊的尺寸與卡槽內腔的頂部和底部的尺寸相適配。

8、進一步，所述防護機構包括設在靜壓植樁機本體前后兩側的防護板，所述靜壓植樁機本體前后兩側的左右兩端均固定有安裝塊，前后兩側所述安裝塊相背一側的左右兩端均開設有定位槽，所述定位槽的內腔滑動連接有定位塊，所述定位塊的另一端與防護板固定，所述靜壓植樁機本體與防護板相對一側的中部均固定有兩個彈簧緩沖桿。

9、進一步，所述防護板的截面形狀為弧形，所述定位槽與定位塊之間互不分離。

10、與現有技術相比，本申請的技術方案具備以下有益效果：

11、1、該多功能靜壓植樁機，通過設置的轉動桿、螺套、移動板、卡槽、卡塊和防滑墊的設置，能夠便于工作人員對磨損后的夾持板進行拆換，從而提高了夾持板夾持鋼板樁的穩定性，降低偏差的產生，提高了靜壓植樁機本體的工作效果。

12、2、該多功能靜壓植樁機，通過整個防護機構的設計提供了一個多層次的保護機制，包括固定、定位和緩沖等，進而能夠確保靜壓植樁機本體在復雜的施工環境中具有較高的安全性和可靠性，降低了靜壓植樁機本體受到的沖擊力，保護了靜壓植樁機本體的使用壽命。

技術特征：

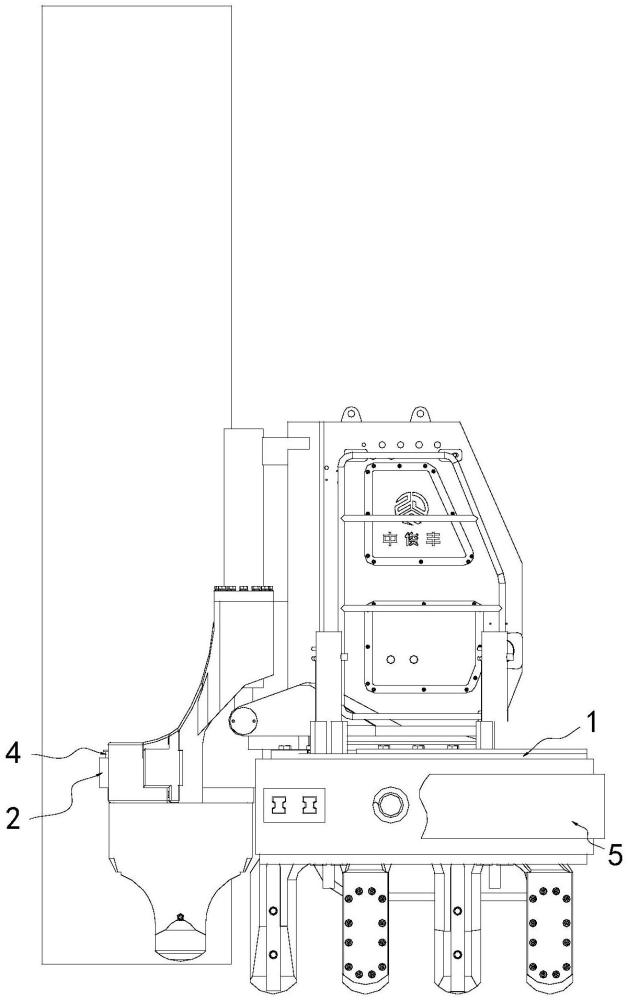

1.一種多功能靜壓植樁機，包括靜壓植樁機本體(1)，其特征在于：所述靜壓植樁機本體(1)夾持頭的內腔設有兩個連接架(2)，兩個所述連接架(2)的內腔設有兩個夾持板(3)，所述連接架(2)內頂壁與內底壁相對的一側之間設有用于便于更換夾持板(3)的拆換機構(4)，所述靜壓植樁機本體(1)的前后兩側均設有用于防護的防護機構(5)；

2.根據權利要求1所述的一種多功能靜壓植樁機，其特征在于：所述轉動桿(401)的上表面貫穿連接架(2)并延伸至連接架(2)的上側且固定有轉把，所述轉動桿(401)外表面的頂部和底部均固定有雙向螺紋。

3.根據權利要求1所述的一種多功能靜壓植樁機，其特征在于：所述螺套(402)的左側固定有限位桿，兩個所述連接架(2)相對的一側內壁均固定有限位條，所述限位桿與限位條之間滑動連接。

4.根據權利要求1所述的一種多功能靜壓植樁機，其特征在于：兩個所述連接架(2)相對一側的頂部和底部均開設有導向孔，所述導向孔內腔的尺寸與移動板(403)的尺寸相適配，所述防滑墊(406)為橡膠墊。

5.根據權利要求1所述的一種多功能靜壓植樁機，其特征在于：所述卡槽(404)的截面形狀為倒t形，所述卡塊(405)的尺寸與卡槽(404)內腔的頂部和底部的尺寸相適配。

6.根據權利要求1所述的一種多功能靜壓植樁機，其特征在于：所述防護機構(5)包括設在靜壓植樁機本體(1)前后兩側的防護板(501)，所述靜壓植樁機本體(1)前后兩側的左右兩端均固定有安裝塊(502)，前后兩側所述安裝塊(502)相背一側的左右兩端均開設有定位槽(503)，所述定位槽(503)的內腔滑動連接有定位塊(504)，所述定位塊(504)的另一端與防護板(501)固定，所述靜壓植樁機本體(1)與防護板(501)相對一側的中部均固定有兩個彈簧緩沖桿(505)。

7.根據權利要求6所述的一種多功能靜壓植樁機，其特征在于：所述防護板(501)的截面形狀為弧形，所述定位槽(503)與定位塊(504)之間互不分離。

技術總結
本技術涉及一種多功能靜壓植樁機，屬于靜壓植樁機技術領域，包括靜壓植樁機本體，所述靜壓植樁機本體夾持頭的內腔設有兩個連接架，兩個所述連接架的內腔設有兩個夾持板，所述連接架內頂壁與內底壁相對的一側之間設有用于便于更換夾持板的拆換機構，所述靜壓植樁機本體的前后兩側均設有用于防護的防護機構；所述拆換機構包括通過軸承轉動連接在連接架內頂壁與內底壁相對一側之間的轉動桿。該多功能靜壓植樁機，通過設置的轉動桿、螺套、移動板、卡槽、卡塊和防滑墊的設置，能夠便于工作人員對磨損后的夾持板進行拆換，從而提高了夾持板夾持鋼板樁的穩定性，降低偏差的產生，提高了靜壓植樁機本體的工作效果。

技術研發人員：吳紅偉,張雁,黃三豐
受保護的技術使用者：中澤（湖北）智能裝備科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
