本技術涉及水葫蘆防控，具體為一種水葫蘆防控的打撈裝置。

背景技術：

1、水葫蘆因其快速的生長和繁殖能力，缺乏天敵，使得水葫蘆在很多地區成為了一種入侵性雜草，對當地生態系統和經濟造成了嚴重的危害，故對水葫蘆進行打撈是必要的。

2、現有的水葫蘆打撈過程往往采用人工打撈的方式，不僅打撈效率低而且對工人的安全有著巨大的威脅，且在將水葫蘆打撈后，需要運到岸上對水葫蘆進行處理，在處理后的水葫蘆往往被丟棄至一邊，在腐爛后產生惡臭，對周邊居民的生活環境造成影響，因此，針對上述問題提出一種水葫蘆防控的打撈裝置。

技術實現思路

1、本實用新型的目的在于提供一種水葫蘆防控的打撈裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種水葫蘆防控的打撈裝置，包括船身和運輸裝置，所述船身包括船體、上支架、下支架、前支架和后支架，所述船身的一側設有聚攏裝置，所述聚攏裝置包括收集筒、收集桿和第一電機，且聚攏裝置與船身固定連接，所述聚攏裝置的一側設有運輸裝置，所述運輸裝置包括滾筒、皮帶、掛鉤和第二電機，且運輸裝置與船身固定連接，所述運輸裝置遠離聚攏裝置的一側設有粉碎裝置，所述粉碎裝置包括外殼、粉碎輥、齒輪、出料口和第三電機，且粉碎裝置與船身固定連接，所述粉碎裝置遠離運輸裝置的一側設有收集箱。

4、優選的，所述船體的一側頂部固定連接有上支架，所述船體的一側底部固定連接有下支架，所述下支架頂部固定連接有前支架，所述船體內壁底部固定連接有后支架。

5、優選的，所述聚攏裝置設有2組，所述上支架和下支架轉動連接有收集筒，所述收集筒外圍均布有收集桿，所述上支架頂部固定連接有第一電機，且第一電機的輸出端與收集筒固定連接。

6、優選的，所述前支架和后支架均轉動連接有滾筒，所述滾筒的外圍接觸連接有皮帶，所述皮帶表面設有掛鉤，所述后支架一側固定連接有第二電機，且第二電機的輸出端與滾筒固定連接。

7、優選的，所述外殼的內壁轉動連接有粉碎輥，所述粉碎輥設有兩組，每組所述粉碎輥的一端均固定連接有齒輪，且兩個齒輪嚙合連接，所述外殼的外側固定連接有第三電機，且第三電機的輸出端與其中一組粉碎輥固定連接，所述粉碎輥的底部設有出料口，且出料口為斜板。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型中，通過設置的聚攏裝置能夠將水葫蘆聚攏在船體前方，方便運輸裝置的打撈，通過設置的粉碎裝置能夠將水葫蘆打碎，實現對水葫蘆的處理，通過設置的收集箱，能夠將粉碎的水葫蘆收集，避免對環境造成污染。

技術特征：

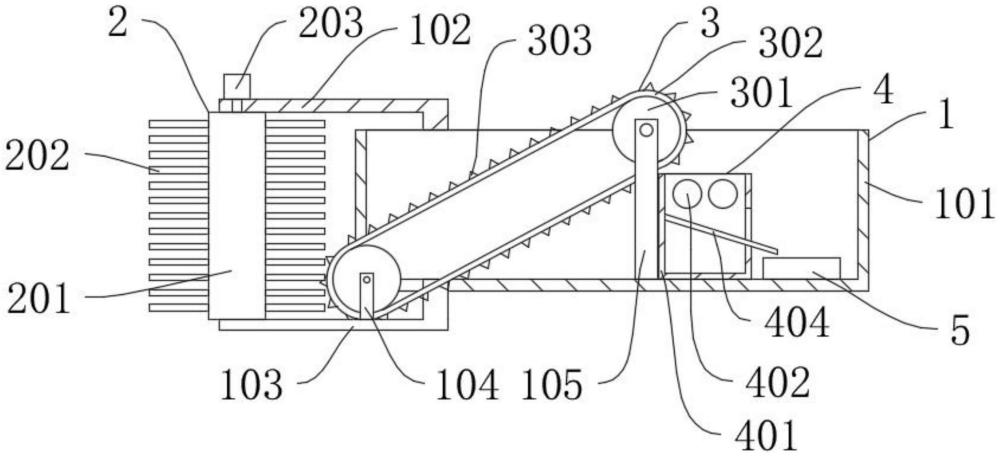

1.一種水葫蘆防控的打撈裝置，包括船身(1)和運輸裝置(3)，其特征在于：所述船身(1)包括船體(101)、上支架(102)、下支架(103)、前支架(104)和后支架(105)，所述船身(1)的一側設有聚攏裝置(2)，所述聚攏裝置(2)包括收集筒(201)、收集桿(202)和第一電機(203)，且聚攏裝置(2)與船身(1)固定連接，所述聚攏裝置(2)的一側設有運輸裝置(3)，所述運輸裝置(3)包括滾筒(301)、皮帶(302)、掛鉤(303)和第二電機(304)，且運輸裝置(3)與船身(1)固定連接，所述運輸裝置(3)遠離聚攏裝置(2)的一側設有粉碎裝置(4)，所述粉碎裝置(4)包括外殼(401)、粉碎輥(402)、齒輪(403)、出料口(404)和第三電機(405)，且粉碎裝置(4)與船身(1)固定連接，所述粉碎裝置(4)遠離運輸裝置(3)的一側設有收集箱(5)。

2.根據權利要求1所述的一種水葫蘆防控的打撈裝置，其特征在于：所述船體(101)的一側頂部固定連接有上支架(102)，所述船體(101)的一側底部固定連接有下支架(103)，所述下支架(103)頂部固定連接有前支架(104)，所述船體(101)內壁底部固定連接有后支架(105)。

3.根據權利要求1所述的一種水葫蘆防控的打撈裝置，其特征在于：所述聚攏裝置(2)設有2組，所述上支架(102)和下支架(103)轉動連接有收集筒(201)，所述收集筒(201)外圍均布有收集桿(202)，所述上支架(102)頂部固定連接有第一電機(203)，且第一電機(203)的輸出端與收集筒(201)固定連接。

4.根據權利要求1所述的一種水葫蘆防控的打撈裝置，其特征在于：所述前支架(104)和后支架(105)均轉動連接有滾筒(301)，所述滾筒(301)的外圍接觸連接有皮帶(302)，所述皮帶(302)表面設有掛鉤(303)，所述后支架(105)一側固定連接有第二電機(304)，且第二電機(304)的輸出端與滾筒(301)固定連接。

5.根據權利要求1所述的一種水葫蘆防控的打撈裝置，其特征在于：所述外殼(401)的內壁轉動連接有粉碎輥(402)，所述粉碎輥(402)設有兩組，每組所述粉碎輥(402)的一端均固定連接有齒輪(403)，且兩個齒輪(403)嚙合連接，所述外殼(401)的外側固定連接有第三電機(405)，且第三電機(405)的輸出端與其中一組粉碎輥(402)固定連接，所述粉碎輥(402)的底部設有出料口(404)，且出料口(404)為斜板。

技術總結
本技術涉及水葫蘆防控技術領域，尤其為一種水葫蘆防控的打撈裝置，包括船身和運輸裝置，所述船身的一側設有聚攏裝置，所述聚攏裝置與船身固定連接，所述聚攏裝置的一側設有運輸裝置，所述運輸裝置與船身固定連接，所述運輸裝置遠離聚攏裝置的一側設有粉碎裝置，所述粉碎裝置與船身固定連接，所述粉碎裝置遠離運輸裝置的一側設有收集箱，本技術中，通過設置的聚攏裝置能夠將水葫蘆聚攏在船體前方，方便運輸裝置的打撈，通過設置的粉碎裝置能夠將水葫蘆打碎，實現對水葫蘆的處理，通過設置的收集箱，能夠將粉碎的水葫蘆收集，避免對環境造成污染。

技術研發人員：羅怡
受保護的技術使用者：四川康墨生態科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
