本發明屬于水庫清淤設備，尤其涉及一種三臂式鉸吸清淤船鉸頭及使用方法。

背景技術：

1、水下清淤常采用抓斗式清淤、泵吸式清淤、普通絞吸式清淤、斗輪式等清淤疏浚方式。絞吸式清淤運用較為成熟，特別是沿海、水域豐富的地區，這些地區淤泥普遍具有質地較疏松、砂石含量低、地質條件變化不大等特點，絞吸式清淤法發揮了較高的清淤效率。在寒旱地區水庫的清淤施工中，直接引入常規絞吸式清淤技術時，因地區特殊的水文地質條件和施工條件，使得水庫淤泥具有多巖層、質硬、密度相對較高、砂石含量高等淤積成分復雜的特點，同時植被茂盛，根莖粗壯，韌性高，常規絞吸式清淤設備特別是絞吸船絞頭容易被植被纏繞，破土能力減弱，無法高效運行，需要耗費大量時間清理絞頭，造成清淤效率低，絞吸清淤成本高昂，同時造成了較大的資源浪費。

技術實現思路

1、針對上述現有技術中鉸頭容易被植被纏繞，破土能力減弱，無法高效運行，需要耗費大量時間清理絞頭，造成清淤效率低，絞吸清淤成本高昂，同時造成了較大的資源浪費的問題，本發明提供一種三臂式鉸吸清淤船鉸頭，其技術方案是：包括大環和輪轂，大環通過三組刀臂與輪轂固定連接，輪轂頂部設置有錐頭，刀臂的外側沿設置有若干刀齒，大環的外側上設置有若干環周齒，大環的下側設置有鉸頭支架。

2、作為優選方案中，所述的大環與鉸頭支架轉動連接，鉸頭支架的側壁上固定設置有耳座，耳座通過螺栓與格柵罩上的耳板固定連接。

3、作為優選方案中，所述的格柵罩的上部與下部之間設置有拉筋。

4、作為優選方案中，所述的刀臂為螺旋結構，刀臂的底部寬度為b，b的取值范圍為450-550mm，頂部寬度為b，b的取值范圍為190-230mm。

5、作為優選方案中，所述的刀臂的曲率半徑為200-1050mm，包角為γ，γ的取值范圍為70-72°。

6、作為優選方案中，所述的刀臂之間的開度為w，w的取值范圍為280-320mm。

7、作為優選方案中，所述的刀臂的最大厚度為60mm。

8、作為優選方案中，所述的環周齒與大環之間的夾角為θ，θ的取值范圍為30-40°，且布置方向與刀齒相同。

9、本發明中還提供一種三臂式鉸吸清淤船鉸頭的使用方法，包括以下步驟：

10、s1：將鉸頭支架安裝在鉸吸船的吸泥管道上，傳動軸與輪轂傳動連接；

11、s2:開始對淤泥層進行破除吸泥，錐頭和刀齒對堅硬的淤泥層巖土進行破除，環周齒進行協助破土，然后通過刀齒之間的縫隙進入吸泥管道，巖土中的植被也被刀齒切割破碎后也進入吸泥管道中，格柵罩防止鉸頭上方的植被纏繞鉸頭

12、本發明的有益效果：

13、（1）通過降低刀臂數量，增大刀臂寬度與刀臂之間的間距，可以減少鉸頭旋切淤泥的阻力，增大植被的通過率，減少植被纏繞；

14、（2）在大環上設置有環周齒，環周齒與大環之間設置為特定角度，增加了鉸頭的破土能力，進一步降低刀臂旋切淤泥的阻力；

15、（3）在大環外部設置有格柵罩，進一步降低植被纏繞鉸頭的概率。

技術特征：

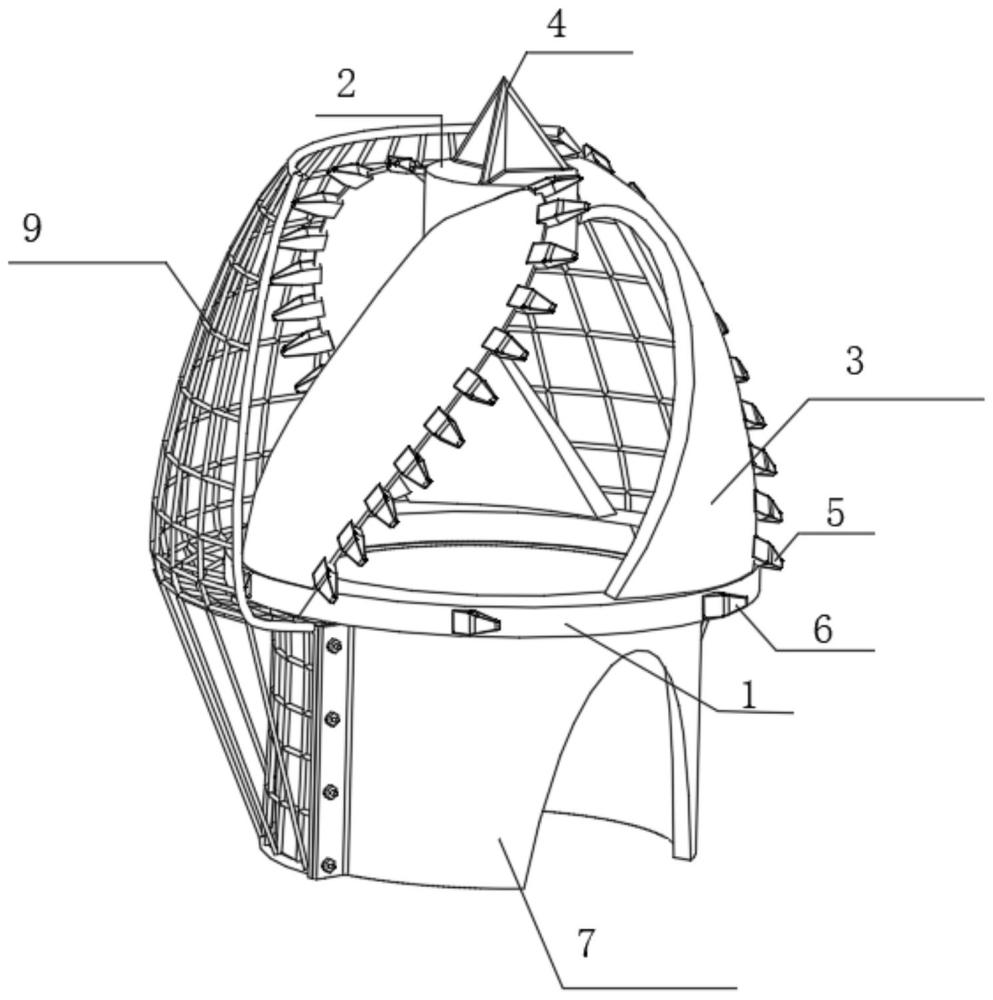

1.一種三臂式鉸吸清淤船鉸頭，其特征在于，包括大環（1）和輪轂（2），大環（1）通過三組刀臂（3）與輪轂（2）固定連接，輪轂（2）頂部設置有錐頭（4），刀臂（3）的外側沿設置有若干刀齒（5），大環（1）的外側上設置有若干環周齒（6），大環（1）的下側設置有鉸頭支架（7）。

2.根據權利要求1所述的一種三臂式鉸吸清淤船鉸頭，其特征在于，所述的大環（1）與鉸頭支架（7）轉動連接，鉸頭支架（7）的側壁上固定設置有耳座（8），耳座（8）通過螺栓（11）與格柵罩（9）上的耳板（12）固定連接。

3.根據權利要求2所述的一種三臂式鉸吸清淤船鉸頭，其特征在于，所述的格柵罩（9）的上部與下部之間設置有拉筋（10）。

4.根據權利要求1所述的一種三臂式鉸吸清淤船鉸頭，其特征在于，所述的刀臂（3）為螺旋結構，刀臂（3）的底部寬度為b，b的取值范圍為450-550mm，頂部寬度為b，b的取值范圍為190-230mm。

5.根據權利要求1所述的一種三臂式鉸吸清淤船鉸頭，其特征在于，所述的刀臂（3）的曲率半徑為200-1050mm，包角為γ，γ的取值范圍為70-72°。

6.根據權利要求1所述的一種三臂式鉸吸清淤船鉸頭，其特征在于，所述的刀臂（3）之間的開度為w，w的取值范圍為280-320mm。

7.根據權利要求1所述的一種三臂式鉸吸清淤船鉸頭，其特征在于，所述的刀臂（3）的最大厚度為60mm。

8.根據權利要求1所述的一種三臂式鉸吸清淤船鉸頭，其特征在于，所述的環周齒（6）與大環（1）之間的夾角為θ，θ的取值范圍為30-40°，且布置方向與刀齒（5）相同。

9.根據權利要求1-8所述的一種三臂式鉸吸清淤船鉸頭的使用方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種三臂式鉸吸清淤船鉸頭及使用方法，其技術方案是：包括大環和輪轂，大環通過三組刀臂與輪轂固定連接，輪轂頂部設置有錐頭，刀臂的外側沿設置有若干刀齒，大環的外側上設置有若干環周齒，大環的下側設置有鉸頭支架。本發明的有益效果：（1）通過降低刀臂數量，增大刀臂寬度與刀臂之間的間距，可以減少鉸頭旋切淤泥的阻力，增大植被的通過率，減少植被纏繞；（2）在大環上設置有環周齒，增加了鉸頭的破土能力，進一步降低刀臂旋切淤泥的阻力；（3）在大環外部設置有格柵罩，進一步降低植被纏繞鉸頭的概率。

技術研發人員：吳衛東,孫敦江,郭輝,張偉,李武,孫春旺,楊康,賴國強,楊波,許慶華,王凌霄,丁志平
受保護的技術使用者：新疆兵團水利水電工程集團有限公司
