本技術涉及建筑施工技術，具體涉及一種突出式錨具封錨裝置，專用于突出式錨具的封錨。

背景技術：

1、目前，由于基礎設施建設的快速發展，預應力技術發展突飛猛進，很多突出式錨具的封錨很難采用傳統施工方式，且封錨技術要求高。例如大多數扶壁式擋土墻底部無粘結預應力筋就采用的是突出式錨具，由于周圍無著力點，導致傳統封錨技術就無法滿足要求。

2、傳統的突出式錨具封錨技術為：錨具錨固預應力筋后，在錨具的四周設立木板作為模板，通過釘釘子緊固木板，最后在模板圍成的模具中灌注混凝土。該技術具有如下缺點：通過人工對位和人工安裝木板，不易對位，且需要打多顆釘子，操作過程復雜；難以保證封錨質量。

技術實現思路

1、針對現有技術中存在的技術問題，本實用新型的目的是：提供一種突出式錨具封錨裝置，施工方便且可保證封錨質量。

2、為了達到上述目的，本實用新型采用如下技術方案：

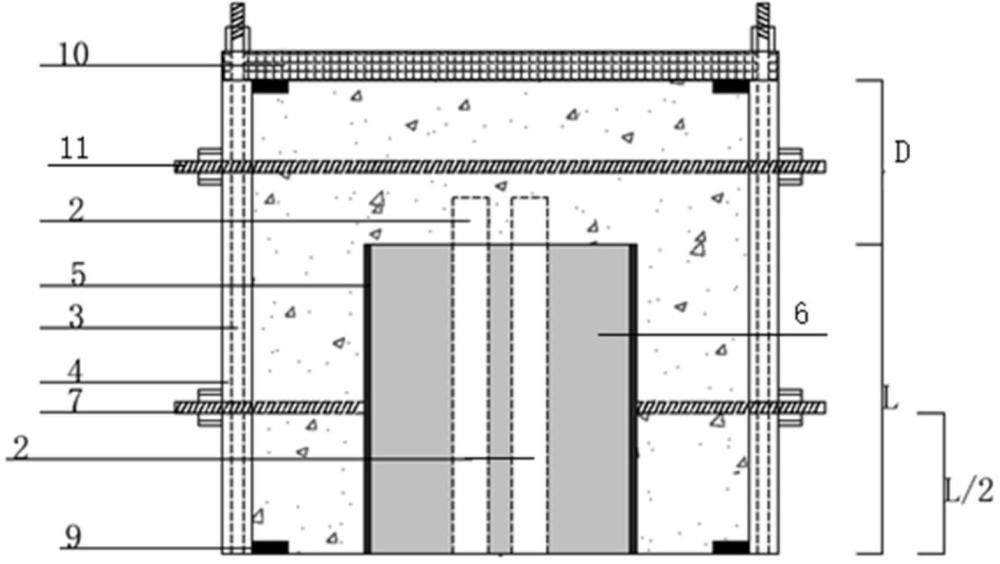

3、一種突出式錨具封錨裝置，包括：錨具保護鋼環、短對拉螺栓、長對拉螺栓、螺母、側模板、端模板、固定螺栓；錨具保護鋼環套在錨具外，錨具保護鋼環和錨具之間通過粘接層相接；側模板的數量為四塊，圍成矩形框架環繞在錨具保護鋼環外；多根短對拉螺栓的內端與錨具保護鋼環的外壁焊接，短對拉螺栓的外端穿出側模板后通過螺母鎖緊；長對拉螺桿的兩端穿過相對的兩塊側模板后通過螺母鎖緊；矩形的端模板通過固定螺栓固定在矩形框架上；矩形框架內灌注混凝土。

4、作為一種優選，短對拉螺栓的數量為四根，排列成十字形，位于下層；長對拉螺栓的數量為兩根，交錯成十字形，位于上層，且位于錨具保護鋼環的上方。

5、作為一種優選，側模板中，其中兩塊相對的側模板的內側均焊接限位塊，該兩塊側模板與另外兩塊側模板拼接時，另外兩塊側模板的內側緊貼限位塊，另外兩塊側模板的外側與該兩塊側模板的側邊齊平。

6、作為一種優選，限位塊的橫截面為直角三角形；一塊側模板上焊接對應四個角設置的四塊限位塊。

7、作為一種優選，錨具保護鋼環和錨具之間灌注固持膠以形成粘接層。

8、作為一種優選，側模板的上端設有螺紋安裝孔，用于安裝端模板。

9、作為一種優選，端模板上設有處在對角上的灌漿孔和溢漿孔。

10、作為一種優選，端模板的材料為木材，側模板、錨具保護鋼環、短對拉螺栓、長對拉螺栓的材料均為鋼材。

11、作為一種優選，用于對拉鎖緊的螺母位于側模板的外側，或位于側模板的外側和內側。

12、作為一種優選，錨具保護鋼環為圓筒形，套在錨具外時，上端與錨具的上端齊平。

13、本實用新型具有如下優點：

14、1.通過對拉螺栓和螺母鎖緊側模板，通過固定螺栓安裝端模板，施工方便，易于裝拆、鎖定牢固；錨具保護鋼環可將錨具固定穩定，保證封錨質量；大部分零件可重復使用，整體通用性強，結構簡單、成本低。

15、2.采用限位塊輔助對位，定位方便，為相鄰側模板提供受力支持，且限位塊可增強相鄰矩形框架的剛度。

16、3.易于實現標準化安裝作業工序，實現高效、快捷安裝，易于保證施工質量。

17、4.設置灌漿孔和溢漿孔，便于灌漿操作。

18、5.側模板選用鋼板，可重復使用，節約成本。

19、6.端模板采用木模板，材料輕，價格便宜，可就地取材。

20、7.對拉螺栓及錨具保護鋼環采用鋼材，對錨具保護要求高。

21、8.固持膠價格便宜，連接牢固，可靠性高。

技術特征：

1.一種突出式錨具封錨裝置，其特征在于，包括：錨具保護鋼環、短對拉螺栓、長對拉螺栓、螺母、側模板、端模板、固定螺栓；錨具保護鋼環套在錨具外，錨具保護鋼環和錨具之間通過粘接層相接；側模板的數量為四塊，圍成矩形框架環繞在錨具保護鋼環外；多根短對拉螺栓的內端與錨具保護鋼環的外壁焊接，短對拉螺栓的外端穿出側模板后通過螺母鎖緊；長對拉螺桿的兩端穿過相對的兩塊側模板后通過螺母鎖緊；矩形的端模板通過固定螺栓固定在矩形框架上；矩形框架內灌注混凝土。

2.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：短對拉螺栓的數量為四根，排列成十字形，位于下層；長對拉螺栓的數量為兩根，交錯成十字形，位于上層，且位于錨具保護鋼環的上方。

3.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：側模板中，其中兩塊相對的側模板的內側均焊接限位塊，該兩塊側模板與另外兩塊側模板拼接時，另外兩塊側模板的內側緊貼限位塊，另外兩塊側模板的外側與該兩塊側模板的側邊齊平。

4.按照權利要求3所述的一種突出式錨具封錨裝置，其特征在于：限位塊的橫截面為直角三角形；一塊側模板上焊接對應四個角設置的四塊限位塊。

5.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：錨具保護鋼環和錨具之間灌注固持膠以形成粘接層。

6.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：側模板的上端設有螺紋安裝孔，用于安裝端模板。

7.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：端模板上設有處在對角上的灌漿孔和溢漿孔。

8.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：端模板的材料為木材，側模板、錨具保護鋼環、短對拉螺栓、長對拉螺栓的材料均為鋼材。

9.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：用于對拉鎖緊的螺母位于側模板的外側，或位于側模板的外側和內側。

10.按照權利要求1所述的一種突出式錨具封錨裝置，其特征在于：錨具保護鋼環為圓筒形，套在錨具外時，上端與錨具的上端齊平。

技術總結
本技術涉及一種突出式錨具封錨裝置，包括：錨具保護鋼環、短對拉螺栓、長對拉螺栓、螺母、側模板、端模板、固定螺栓；錨具保護鋼環套在錨具外，錨具保護鋼環和錨具之間通過粘接層相接；側模板的數量為四塊，圍成矩形框架環繞在錨具保護鋼環外；多根短對拉螺栓的內端與錨具保護鋼環的外壁焊接，短對拉螺栓的外端穿出側模板后通過螺母鎖緊；長對拉螺桿的兩端穿過相對的兩塊側模板后通過螺母鎖緊；矩形的端模板通過固定螺栓固定在矩形框架上；矩形框架內灌注混凝土。本技術施工方便且可保證封錨質量，屬于建筑施工技術領域。

技術研發人員：李鴻偉,羅奎,首京,秦干倫,陳超,賈可可,謝思梁,張迪,許哲輝,何明杰
受保護的技術使用者：廣州市市政工程機械施工有限公司
技術研發日：20240620
技術公布日：2025/4/28
