本技術涉及管溝回填碾壓,具體為一種pccp管溝回填土碾壓裝置。
背景技術:
1、管溝是指地下管線共同溝,可以容納兩種或兩種以上市政公用設施管線的一種公用基礎設施,在城市建設中必不可少,管溝回填是土方回填的一種,指建筑工程的填土,在進行管溝填土時應先對地下工程進行各項檢查,辦理驗收手續后方可動工回填,在進行回填時,可采用碾壓、夯實、振動壓實等方法進行回填。
2、pccp管溝回填土的碾壓施工,一般可分為如下幾個區域,管底碎石墊層區、管基腋角區(ⅰ區)、管身區(ⅱ區)、管頂區(ⅲ區)以及表土區共計5個區域,其中管基腋角區(ⅰ區)、管身區(ⅱ區)回填土的碾壓施工重要性與難度最大。由于該區域內管道兩側的回填倉面較小,施工時均采用小型振動平碾碾壓夯實,管道下方的腋角區多采用人工木夯進行夯實。此種碾壓夯實工藝施工效率低且很難保證人工夯實區域土質壓實度及壓實均勻性,但是該管溝回填土碾壓裝置由上述原因造成的回填土壓實度不滿足要求或相鄰區域壓實性差異較大是導致管線產生不均勻沉降的主要因素之一。如兩相鄰管的相對轉角超過允許最大自由轉角時,承插口處會產生內力,嚴重時會出現破裂現象,進而導致接口處發生漏水事故。因此,研發一種適用于pccp管溝的回填土碾壓設備與施工技術,有效控制管溝回填土壓實質量,解決管基變形及不均勻沉降,并開展pccp管道接頭允許相對轉角值的研究,是工程現場迫切需要解決的問題,對于pccp管線的安全運行具有重大意義。
3、于是,有鑒于此,針對現有的結構不足予以研究改良,提出一種pccp管溝回填土碾壓裝置。
技術實現思路
1、本實用新型的目的在于提供一種pccp管溝回填土碾壓裝置,以解決上述背景技術中提出的問題。
2、為實現上述目的,本實用新型提供如下技術方案:一種pccp管溝回填土碾壓裝置,包括三角支架,所述三角支架的下端固定設置有錨固錐,且錨固錐位于三角支架下端的四個拐角處,所述三角支架的上端中部滑動設置有水平滑塊,且水平滑塊的內部中間固定設置有液壓千斤頂,所述液壓千斤頂的一側設置有千斤頂控制桿。

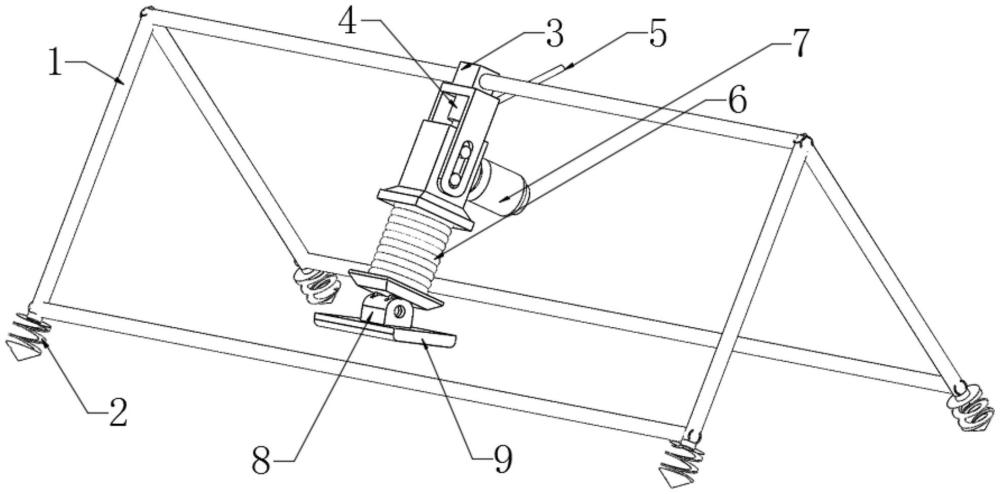

3、優選的,所述液壓千斤頂(4)的下端固定設置有沖擊夯(6),且沖擊夯(6)與水平滑塊(3)滑動連接。
4、優選的,所述沖擊夯(6)的一側設置有發動機(7),且發動機(7)用于驅動沖擊夯(6)。
5、優選的,所述沖擊夯(6)的下端轉動設置有可調轉軸(8),所述可調轉軸(8)下端固定設置有夯板(9)。
6、優選的,所述三角支架(1)的上部鉸接,其兩側的支撐結構可進行相對轉動。
7、優選的,所述液壓千斤頂(4)外表面設置有刻度。
8、與現有技術相比,本實用新型的有益效果是:
9、1.本實用新型通過三角支架、錨固錐、水平滑塊、液壓千斤頂、千斤頂控制桿、沖擊夯、發動機、可調轉軸和夯板的設置,將三角支架放置在施工處,并使錨固錐插入土內將裝置固定,隨后通過千斤頂控制桿控制液壓千斤頂將沖擊夯壓在土層上,當沖擊夯壓在土層上時,夯板在可調轉軸的作用下可與土層保持平行,這樣即可保證沖擊夯在溝槽斷面方向穩定出力,也可以實現沖擊夯沿溝槽軸線方向位移,從而可以極大節省人力物力。
1.一種pccp管溝回填土碾壓裝置,包括三角支架(1),其特征在于,所述三角支架(1)的下端固定設置有錨固錐(2),且錨固錐(2)位于三角支架(1)下端的四個拐角處,所述三角支架(1)的上端中部滑動設置有水平滑塊(3),且水平滑塊(3)的內部中間固定設置有液壓千斤頂(4),所述液壓千斤頂(4)的一側設置有千斤頂控制桿(5)。
2.根據權利要求1所述的一種pccp管溝回填土碾壓裝置,其特征在于,所述液壓千斤頂(4)的下端固定設置有沖擊夯(6),且沖擊夯(6)與水平滑塊(3)滑動連接。
3.根據權利要求2所述的一種pccp管溝回填土碾壓裝置,其特征在于,所述沖擊夯(6)的一側設置有發動機(7),且發動機(7)用于驅動沖擊夯(6)。
4.根據權利要求2所述的一種pccp管溝回填土碾壓裝置,其特征在于,所述沖擊夯(6)的下端轉動設置有可調轉軸(8),所述可調轉軸(8)下端固定設置有夯板(9)。
5.根據權利要求1所述的一種pccp管溝回填土碾壓裝置,其特征在于,所述三角支架(1)的上部鉸接,其兩側的支撐結構可進行相對轉動。
6.根據權利要求1所述的一種pccp管溝回填土碾壓裝置,其特征在于,所述液壓千斤頂(4)外表面設置有刻度。
