本申請屬于軟土加固，具體為一種市政道路軟土地基快速固化處理裝置。

背景技術：

1、市政道路軟土地基是一種土壤類型，其特點是孔隙水壓力高、承載能力低、壓縮性強，往往具有較高的沉降風險，不適合直接作為道路建設的基礎，為了提高軟土地基的承載能力、減少沉降，并使其更加穩定，常采用市政道路軟土地基快速固化處理裝置，這類裝置通常采用；化學加固、物理加固和排水固結的方法對軟土地基進行固化處理。

2、如公告號為cn215252797u的實用新型專利中公開了一種市政道路軟土地基快速固化處理裝置，包括機架；所述機架包括支撐板和設置于所述支撐板底部的支持座；水平管道，所述水平管道的一端設有排水泵，所述排水泵安裝于支撐板上，所述水平管道上還設有若干排水軟管；排水管，所述排水管的一端安裝于地下,另一端與所述水平管道連接所述排水管由多段管體組成，所述管體上開設有若干第一排水孔；固定裝置，固定裝置設置于所述機架底部，用于將機架固定于軟土地基上，所述固定裝置包括氣缸以及與氣缸輸出軸連接的定位桿，當所述氣缸的運行時，所述定位桿的端部與地面接觸；其中，還包括保護裝置，所述保護裝置設置于排水泵與水平管道之間，用于保護排水泵和水平管道。

3、然而在實際使用過程中發現了：該裝置排水管外表面安裝有連接管，連接管旨在增強排水管排水效率，并通過排水管配合排水泵將軟土地基內的水排出；

4、但是該裝置排水管在打入軟土路基內部時連接管會增加排水管進入土壤內部時的阻力，使得排水管在打入過程中需要消耗更多的時間和人力，且排水管在打入時還容易造成連接管的損壞，影響后續排水效果，為此提供一種市政道路軟土地基快速固化處理裝置。

技術實現思路

1、本申請的目的在于：為了解決上述提出的問題，提供一種市政道路軟土地基快速固化處理裝置。

2、本申請采用的技術方案如下：一種市政道路軟土地基快速固化處理裝置，包括排水管樁，所述排水管樁的外表面開設有多個圓形通孔，且多個所述圓形通孔的內部均設置有連接排水管，所述連接排水管的后端固定安裝有連接桿，所述連接桿遠離連接排水管的一端固定安裝有鉸接座一，所述排水管樁的內部底面靠近中部固定安裝有軸承座，所述軸承座的中部固定安裝有安裝轉軸，所述安裝轉軸的外表面固定安裝有多個安裝圓盤，且多個所述安裝圓盤的外表面均對稱固定安裝有鉸接座二，所述鉸接座二的內部鉸接有圓形推桿，所述圓形推桿遠離鉸接座二的一端與鉸接座一的內部相鉸接。

3、在一優選的實施方式中，所述排水管樁的頂端通過設置的螺栓固定安裝有密封管蓋，所述密封管蓋的頂面穿設固定安裝有排水管，所述排水管的底端延伸至排水管樁的內部，所述排水管的頂端通過設置的法蘭連接盤固定安裝有連接管，所述連接管遠離排水管的一端與外界的抽水泵相連接。

4、在一優選的實施方式中，所述排水管樁的外表面開設有多個進液孔，且多個所述進液孔的內部均固定安裝有濾網。

5、在一優選的實施方式中，所述圓形通孔的內壁面固定安裝有圓形密封環。

6、在一優選的實施方式中，所述連接排水管的外表面固定安裝有透水布料。

7、在一優選的實施方式中，所述排水管樁的底端固定安裝有錐形頭。

8、綜上所述，由于采用了上述技術方案，本申請的有益效果是：

9、1、本申請中，由于采用了上述該方案，操作人員首先借助樁機或設備將排水管樁深入土壤，隨后，安裝轉軸連接聯軸器與電機，電機驅動安裝轉軸、安裝圓盤旋轉，使得鉸接座二推動連接推桿向前運動，使連接排水管從排水管樁內伸出，接入軟土地基內的水流，水分通過進水圓孔進入連接排水管，顯著提升排水效率，完成排水后，操作人員反向電機，連接排水管縮回，便于排水管樁的取出，在取出后，可在孔洞內打入空心樁并添加化學加固劑或水泥漿，促使物質四周擴散，快速固化，增強道路基礎穩定性，該裝置連接排水管在不使用時位于內部，確保運輸過程中的保護，排水管樁打入土壤后，連接排水管伸出進行排水，方便操作，同時保護了連接排水管，提高排水管樁打入和取出的效率。

技術特征：

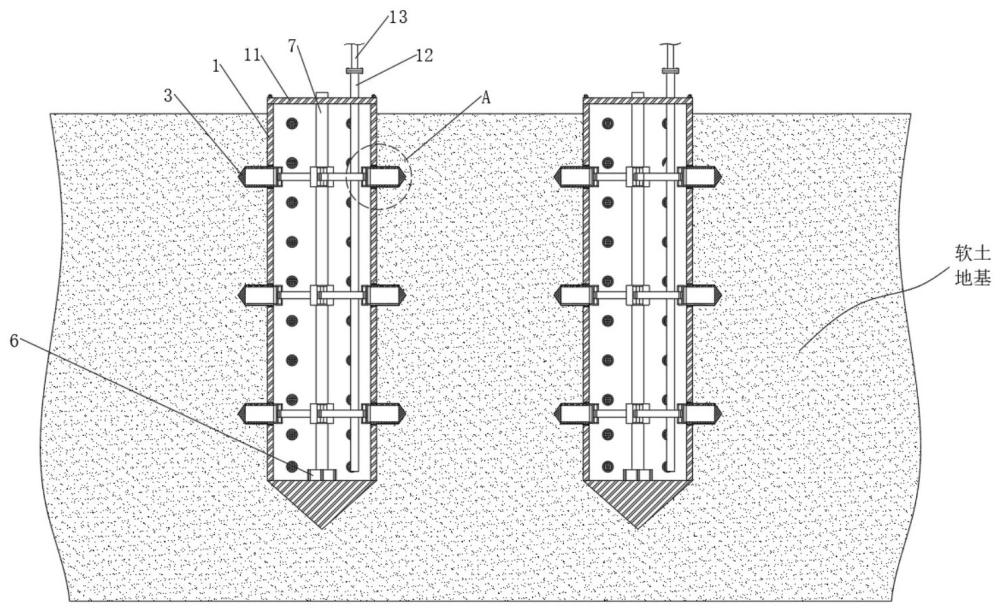

1.一種市政道路軟土地基快速固化處理裝置，包括排水管樁（1），其特征在于：所述排水管樁（1）的外表面開設有多個圓形通孔（2），且多個所述圓形通孔（2）的內部均設置有連接排水管（3），所述連接排水管（3）的后端固定安裝有連接桿（4），所述連接桿（4）遠離連接排水管（3）的一端固定安裝有鉸接座一（5），所述排水管樁（1）的內部底面靠近中部固定安裝有軸承座（6），所述軸承座（6）的中部固定安裝有安裝轉軸（7），所述安裝轉軸（7）的外表面固定安裝有多個安裝圓盤（8），且多個所述安裝圓盤（8）的外表面均對稱固定安裝有鉸接座二（9），所述鉸接座二（9）的內部鉸接有圓形推桿（10），所述圓形推桿（10）遠離鉸接座二（9）的一端與鉸接座一（5）的內部相鉸接。

2.如權利要求1所述的一種市政道路軟土地基快速固化處理裝置，其特征在于：所述排水管樁（1）的頂端通過設置的螺栓固定安裝有密封管蓋（11），所述密封管蓋（11）的頂面穿設固定安裝有排水管（12），所述排水管（12）的底端延伸至排水管樁（1）的內部，所述排水管（12）的頂端通過設置的法蘭連接盤固定安裝有連接管（13），所述連接管（13）遠離排水管（12）的一端與外界的抽水泵相連接。

3.如權利要求1所述的一種市政道路軟土地基快速固化處理裝置，其特征在于：所述排水管樁（1）的外表面開設有多個進液孔（14），且多個所述進液孔（14）的內部均固定安裝有濾網（15）。

4.如權利要求1所述的一種市政道路軟土地基快速固化處理裝置，其特征在于：所述圓形通孔（2）的內壁面固定安裝有圓形密封環（16）。

5.如權利要求1所述的一種市政道路軟土地基快速固化處理裝置，其特征在于：所述連接排水管（3）的外表面固定安裝有透水布料（17）。

6.如權利要求1所述的一種市政道路軟土地基快速固化處理裝置，其特征在于：所述排水管樁（1）的底端固定安裝有錐形頭（18）。

技術總結
本申請涉及軟土加固領域，公開了包括排水管樁，所述排水管樁的外表面開設有多個圓形通孔，且多個所述圓形通孔的內部均設置有連接排水管，所述連接排水管的后端固定安裝有連接桿，所述連接桿遠離連接排水管的一端固定安裝有鉸接座一，操作人員首先借助樁機或設備將排水管樁深入土壤，然后安裝轉軸連接聯軸器與電機，電機驅動安裝轉軸、安裝圓盤旋轉，使得鉸接座二推動連接推桿向前運動，使連接排水管從排水管樁內伸出，接入軟土地基內的水流，提高排水效率，完成排水后，操作人員反向電機，連接排水管縮回，便于排水管樁的取出，方便操作，同時保護了連接排水管，提高排水管樁打入和取出的效率。

技術研發人員：任俊,李杰,伍鵬,達海賓,任飛,張松偉,王偉成,徐冬
受保護的技術使用者：中國水利水電第十工程局有限公司
技術研發日：20240708
技術公布日：2025/4/28
