本技術屬于建筑施工,具體為一種高度可調的獨立基礎柱縱向插筋安裝支架。
背景技術:
1、隨著鐵路業的蓬勃發展,高鐵站房的大量出現,對建筑的結構形式提出更高的要求,各種超大、超厚的結構構件層出不窮。承軌層結構設計中,為滿足軌道靜荷載和建成后高鐵的動荷載,多設置大截面、大尺寸的獨立承臺和框架柱來滿足受力要求。
2、根據原有鋼筋圖集規范要求,這種超大超厚的獨立基礎形式,柱子縱筋需伸至底板鋼筋網片上并打彎錨,整個承臺鋼筋含量較大,同時此類柱縱筋型號較大,質量較重,一根鋼筋需幾人配合才可安裝到位,鋼筋在承臺中的綁扎和固定較為困難。
3、根據最新國家建筑標準設計圖集22g101-3,當基礎平板厚度大于2m時(承軌層柱子承臺厚度普遍均為4m),應在基礎平板中部設置水平構造鋼筋網;此外當柱為軸心受壓、小偏心受壓或柱為大偏心受壓,基礎高度或基礎頂面至中間層鋼筋網片頂面距離不小于1.2m或1.4m時,可僅將柱四角縱筋伸至底板鋼筋網片或筏型基礎中間層鋼筋網片上,其余縱筋錨固在基礎頂面下lae即可。根據gb50666-2011《混凝土結構施工規范》,厚度較大的基礎可根據施工需要在其中部留設水平施工縫。
4、鑒于目前的施工情況和規范圖集要求,設計一種可調節高度的獨立基礎柱縱筋安裝支架來解決上述問題,并滿足現場施工需求和鋼筋成本節約。
技術實現思路
1、本實用新型克服了現有技術的不足,提出一種高度可調的獨立基礎柱縱向插筋安裝支架。解決大截面、大尺寸的獨立承臺和框架柱的鋼筋安裝困難的問題,適用于如高鐵站房中承軌層超大超厚獨立基礎,柱子縱向鋼筋的安裝。
2、為了達到上述目的,本實用新型是通過如下技術方案實現的。
3、一種高度可調的獨立基礎柱縱向插筋安裝支架,包括高度調節支腿和支撐框架;所述支撐框架為方形框架結構,支撐框架的四個角為鏤空結構,支撐框架的四個邊均為u形槽結構,u形槽結構內均勻布置有多個分隔板;支撐框架的每個邊底部可拆卸連接有高度調節支腿;通過高度調節支腿的支撐使支撐框架保持水平;所述支撐框架通過高度調節支腿安裝在柱子承臺的中心,獨立基礎柱的四角鋼筋穿過鏤空結構抵在柱子承臺的筏板底層或中層鋼筋網片上,獨立基礎柱的其余鋼筋底部抵在u形槽結構上,且相鄰的兩個分隔板之間抵接一根鋼筋。
4、進一步的,支撐框架的每個邊底部兩端分別連接有一根高度調節支腿。
5、進一步的,所述高度調節支腿包括底座、支撐桿、加長桿和高度調節轉筒,所述支撐桿底部與底座相連接,加長桿位于支撐桿上方,高度調節轉筒螺紋連接在支撐桿和加長桿之間。
6、更進一步,所述加長桿頂部連接有u型托撐,支撐框架位于u型托撐內,u型托撐的側部連接有調節螺絲,用于將支撐框架和u型托撐固定。
7、更進一步,所述支撐框架為u型槽鋼。
8、本實用新型相對于現有技術所產生的有益效果為:
9、1、本實用新型安裝支架的使用在滿足規范和圖集的要求下,減短了柱縱筋插入承臺的長度,不需要所有的柱縱筋底部全部抵在承臺底部或中間層鋼筋網片上,節約了鋼筋成本,科學用鋼,避免了材料浪費。
10、2、本實用新型安裝支架使用u型槽鋼作為鋼筋承托板,剛度大,強度高,受鋼筋壓力不會出現變形,可以準確的保證柱縱筋插入承臺的高度,此外柱鋼筋在承臺中處于一個懸空狀態,此裝置的使用使鋼筋在綁扎過程中更好固定。
11、3、本實用新型安裝支架的u型槽鋼上根據鋼筋間距均勻的使用分隔板分隔開,可保證柱鋼筋均勻分布,且綁扎過程中不會出現跑位現象,提高了鋼筋綁扎質量,避免了工人插筋的隨意性,使得綁扎質量有所提升。
12、4、本實用新型安裝支架的底部使用高度調節支架來支撐u型槽鋼,可以根據柱鋼筋插入承臺的長度隨意調節高度,適用于不同尺寸的承臺。
13、5、待柱插筋在承臺中綁扎和固定好之后,降低高度調節支架,使此裝置高度降低,從承臺側面抽出,然后進行模板安裝。此裝置安裝和拆卸操作簡單,普通工種的施工人員均可使用,省時省力,工作效率高。
14、6、本實用新型安裝支架適配于不同尺寸的承臺柱插筋固定和綁扎,可循環周轉使用,大大降低了施工成本。
15、7、此裝置相較于傳統承臺柱插筋的綁扎方式,簡化了整個施工過程。
16、本實用新型在于解決高鐵站房中承軌層超大超厚獨立基礎,柱子縱向鋼筋安裝、科學合理用鋼、鋼筋綁扎安裝而提供一種新型的可調節高度的獨立基礎柱縱向插筋安裝支架,其結構穩定、使用安全,操作方便,便于拆裝,能夠輕易將獨立基礎柱縱向插筋提升至一定的高度,便于鋼筋的固定、綁扎和安裝。適于大規模推廣應用。

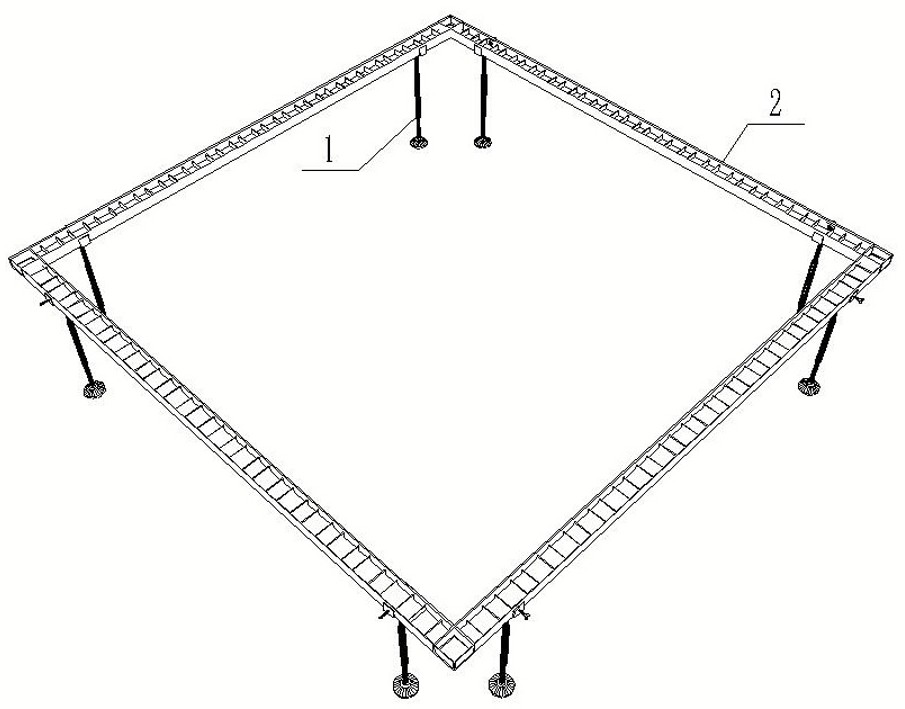

1.一種高度可調的獨立基礎柱縱向插筋安裝支架,其特征在于,包括高度調節支腿(1)和支撐框架(2);所述支撐框架(2)為方形框架結構,支撐框架(2)的四個角為鏤空結構(3),支撐框架(2)的四個邊均為u形槽結構,u形槽結構內均勻布置有多個分隔板(5);支撐框架(2)的每個邊底部可拆卸連接有高度調節支腿(1);通過高度調節支腿(1)的支撐使支撐框架(2)保持水平;所述支撐框架(2)通過高度調節支腿(1)安裝在柱子承臺(6)的中心,獨立基礎柱的四角鋼筋(7)穿過鏤空結構(3)抵在柱子承臺(6)的筏板底層或中層鋼筋網片(8)上,獨立基礎柱的其余鋼筋(9)底部抵在u形槽結構上,且相鄰的兩個分隔板(5)之間抵接一根鋼筋。
2.根據權利要求1所述的一種高度可調的獨立基礎柱縱向插筋安裝支架,其特征在于,支撐框架(2)的每個邊底部兩端分別連接有一根高度調節支腿(1)。
3.根據權利要求1或2所述的一種高度可調的獨立基礎柱縱向插筋安裝支架,其特征在于,所述高度調節支腿(1)包括底座(11)、支撐桿(12)、加長桿(13)和高度調節轉筒(14),所述支撐桿(12)底部與底座(11)相連接,加長桿(13)位于支撐桿(12)上方,高度調節轉筒(14)螺紋連接在支撐桿(12)和加長桿(13)之間。
4.根據權利要求3所述的一種高度可調的獨立基礎柱縱向插筋安裝支架,其特征在于,所述加長桿(13)頂部連接有u型托撐(15),支撐框架(2)位于u型托撐(15)內,u型托撐(15)的側部連接有調節螺絲(16),用于將支撐框架(2)和u型托撐(15)固定。
5.根據權利要求4所述的一種高度可調的獨立基礎柱縱向插筋安裝支架,其特征在于,所述支撐框架(2)為u型槽鋼。
