本技術涉及軟弱地基加固，尤其涉及一種軟弱地基加固結構。

背景技術：

1、軟弱地基是指承載能力較低、壓縮性較高的土層所構成的地基，一般為飽和粘性土材質的土質，軟弱地基內部含水量較高，孔隙比較高，因此，在承受上方壓力載荷時，軟弱地基本身容易發生剪切破壞，導致軟弱地基沉降的情況。

2、在建筑使用時，通過設備挖設預埋基坑時，如果出現預埋基坑的地基為軟弱地基的情況，就需要對軟弱地基材質的基坑進行加固操作，以保證后期建筑施工的安全性。

3、目前，現有的用于軟弱地基材質的基坑本體加固結構，基坑本體的側壁部位的加固性較弱，容易出現坍塌情況，另外，現有的用于軟弱地基材質的基坑本體加固結構，其對于基坑本體九十度拐角部位的加固性降低，進而會造成軟弱地基材質的基坑本體九十度拐角部位出現形變情況，影響后期建筑施工。

4、上述問題是普遍存在的，急需改進。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在上述缺點，而提出的一種軟弱地基加固結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、設計一種軟弱地基加固結構，包括軟弱地基，所述軟弱地基內設有基坑本體，所述基坑本體的側壁設置有側部加固座，所述基坑本體的拐角處設有上拐角板和下拐角板，所述上拐角板和下拐角板上插設有錨桿，所述側部加固座上設有上加固條和下加固條，所述上加固條上設有上預埋螺栓，所述下加固條上設有下預埋螺栓，所述錨桿上設有防脫刺和螺紋緊固套，所述上拐角板上設有滿焊穿孔，所述螺紋緊固套上設有注漿孔，所述上預埋螺栓上設有上螺母，所述下預埋螺栓上設有下螺母。

4、進一步的，所述側部加固座整體為三角狀結構并與基坑本體的側壁緊密接觸，所述側部加固座為硬質合金鋼材質。

5、進一步的，所述上預埋螺栓和下預埋螺栓均預埋設置于軟弱地基中，所述上預埋螺栓穿過上加固條并與上螺母螺紋連接，所述下預埋螺栓穿過下加固條并與下螺母螺紋連接。

6、進一步的，所述上加固條和下加固條均為長條狀結構并與側部加固座固定焊接，所述上預埋螺栓和上螺母為一組且一共為排列設置的十一組，所述下預埋螺栓和下螺母為一組且一共為排列設置的十一組。

7、進一步的，所述錨桿豎向穿過上拐角板和下拐角板，所述錨桿的下部預埋設于軟弱地基中，所述防脫刺為豎向排列的三組，每組為圓周排列的四個。

8、進一步的，所述螺紋緊固套與錨桿螺紋連接，所述注漿孔豎向貫通螺紋緊固套。

9、進一步的，所述側部加固座的側壁分別設置有上焊接塊和下焊接塊，所述上焊接塊與上拐角板固定焊接，所述下焊接塊與下拐角板固定焊接。

10、本實用新型提出的一種軟弱地基加固結構，有益效果在于：

11、1.本實用新型通過在軟弱地基上基坑本體的側壁部位設置側部加固座，并在側部加固座上設置上加固條和下加固條，并在上加固條上排列設置多個上預埋螺栓結構，同時在下加固條上排列設置多個下預埋螺栓結構，整體實現對軟弱地基上基坑本體的側壁部位進行有效全面加固，提高了軟弱地基上基坑本體的側壁部位加固性。

12、2.本實用新型通過在軟弱地基上基坑本體的拐角處設置上拐角板和下拐角板，并對稱設置具有螺紋緊固套和防脫刺的錨桿，同時在螺紋緊固套上設置注漿孔結構，并在上拐角板上設置滿焊穿孔，整體提高了軟弱地基上基坑本體的拐角部位的加固強度，避免九十度拐角部位出現形變情況而影響后期建筑施工。

技術特征：

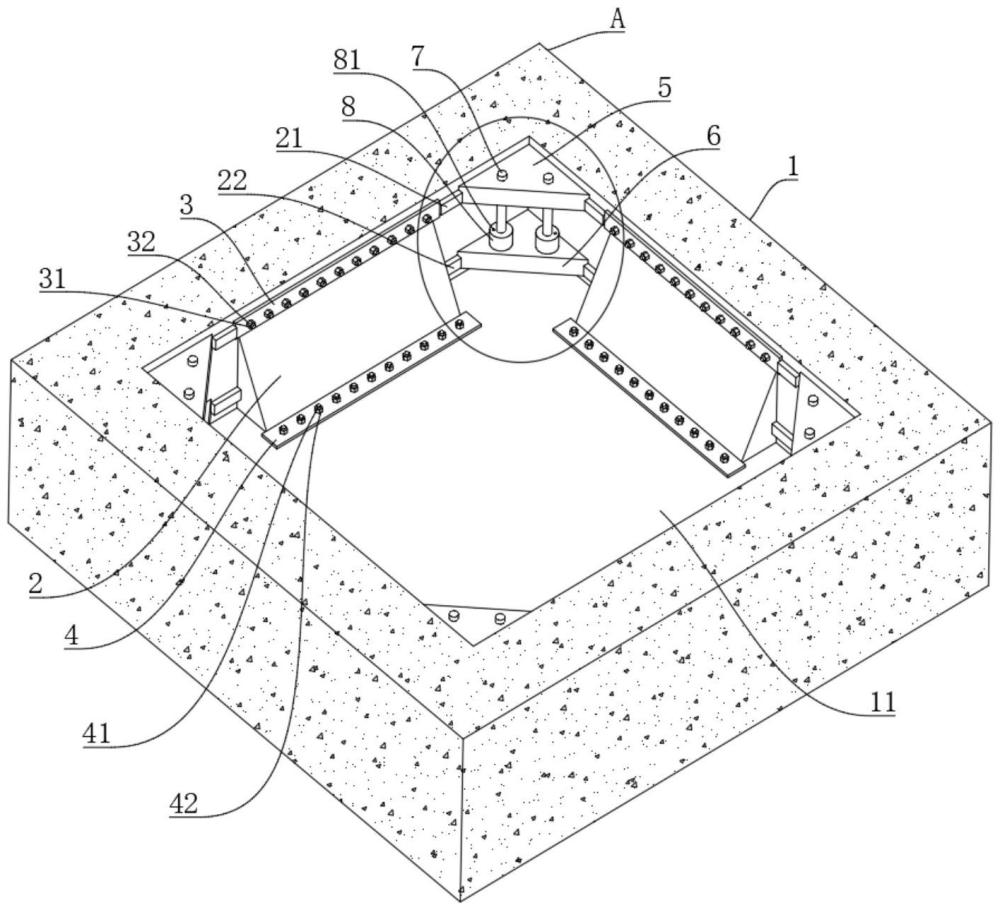

1.一種軟弱地基加固結構，包括軟弱地基（1），其特征在于：所述軟弱地基（1）內設有基坑本體（11），所述基坑本體（11）的側壁設置有側部加固座（2），所述基坑本體（11）的拐角處設有上拐角板（5）和下拐角板（6），所述上拐角板（5）和下拐角板（6）上插設有錨桿（7），所述側部加固座（2）上設有上加固條（3）和下加固條（4），所述上加固條（3）上設有上預埋螺栓（31），所述下加固條（4）上設有下預埋螺栓（41），所述錨桿（7）上設有防脫刺（71）和螺紋緊固套（8），所述上拐角板（5）上設有滿焊穿孔（51），所述螺紋緊固套（8）上設有注漿孔（81），所述上預埋螺栓（31）上設有上螺母（32），所述下預埋螺栓（41）上設有下螺母（42）。

2.根據權利要求1所述的一種軟弱地基加固結構，其特征在于：所述側部加固座（2）整體為三角狀結構并與基坑本體（11）的側壁緊密接觸，所述側部加固座（2）為硬質合金鋼材質。

3.根據權利要求1所述的一種軟弱地基加固結構，其特征在于：所述上預埋螺栓（31）和下預埋螺栓（41）均預埋設置于軟弱地基（1）中，所述上預埋螺栓（31）穿過上加固條（3）并與上螺母（32）螺紋連接，所述下預埋螺栓（41）穿過下加固條（4）并與下螺母（42）螺紋連接。

4.根據權利要求1所述的一種軟弱地基加固結構，其特征在于：所述上加固條（3）和下加固條（4）均為長條狀結構并與側部加固座（2）固定焊接，所述上預埋螺栓（31）和上螺母（32）為一組且一共為排列設置的十一組，所述下預埋螺栓（41）和下螺母（42）為一組且一共為排列設置的十一組。

5.根據權利要求1所述的一種軟弱地基加固結構，其特征在于：所述錨桿（7）豎向穿過上拐角板（5）和下拐角板（6），所述錨桿（7）的下部預埋設于軟弱地基（1）中，所述防脫刺（71）為豎向排列的三組，每組為圓周排列的四個。

6.根據權利要求1所述的一種軟弱地基加固結構，其特征在于：所述螺紋緊固套（8）與錨桿（7）螺紋連接，所述注漿孔（81）豎向貫通螺紋緊固套（8）。

7.根據權利要求1所述的一種軟弱地基加固結構，其特征在于：所述側部加固座（2）的側壁分別設置有上焊接塊（21）和下焊接塊（22），所述上焊接塊（21）與上拐角板（5）固定焊接，所述下焊接塊（22）與下拐角板（6）固定焊接。

技術總結
本技術涉及軟弱地基加固技術領域，尤其是一種軟弱地基加固結構，包括軟弱地基，軟弱地基內設有基坑本體，基坑本體的側壁設置有側部加固座，基坑本體的拐角處設有上拐角板和下拐角板，上拐角板和下拐角板上插設有錨桿，側部加固座上設有上加固條和下加固條，上加固條上設有上預埋螺栓，下加固條上設有下預埋螺栓，錨桿上設有防脫刺和螺紋緊固套，上拐角板上設有滿焊穿孔，螺紋緊固套上設有注漿孔，上預埋螺栓上設有上螺母，下預埋螺栓上設有下螺母。整體實現對軟弱地基上基坑本體的側壁部位進行有效全面加固，提高了軟弱地基上基坑本體的側壁部位加固性，整體提高了軟弱地基上基坑本體的拐角部位的加固強度。

技術研發人員：周斌,許麗萍,夏伊群
受保護的技術使用者：浙江永港建設有限公司
技術研發日：20240618
技術公布日：2025/4/28
