本發明涉及安全設施的技術領域，尤指一種道路橋梁施工用安全保護隔離裝置。

背景技術：

路橋梁施工用隔離防護安全裝置是專為保護人身安全而設置的，其作用都是防止人們進入危險區，阻止人們與路橋施工用高速運轉或傳動的設備進行接觸，避免出現違反操作程序造成的意外傷害事故。采用的安全保護隔離裝置多是采用標語形式進行設立的，這類安全保護隔離裝置存在著被動警示的效果，沒有聲光警示功能，無法滿足現代路橋施工的需要，給道路橋梁施工安全保護隔離帶來了諸多不利因素。

技術實現要素：

本發明一種道路橋梁施工用安全保護隔離裝置，其目的在于提供一種太陽能聲光控的道路橋梁施工用安全保護隔離裝置。

為了實現上述目的，本發明的技術解決放案是：一種道路橋梁施工用安全保護隔離裝置由內支撐管、支撐架體、固定橫管、閃光報警器a、太陽能發電板、遠程感應探頭、閃光報警器b、警示標語板、底管、電氣箱、充放電控制電路、單片機、鋰電池組、箱門、下橫梁管、蜂鳴器組成；采用鋼管材料制作長方形的支撐架體，支撐架體的下部兩側設置固定橫管，支撐架體的下中部設置下橫梁管，支撐架體的下部設置底管，支撐架體的下橫梁管上部兩側設置內支撐管，內支撐管的中心設置警示標語板，支撐架體的上部前側中心遠程感應探頭，支撐架體的上部兩側設置閃光報警器a和閃光報警器b，支撐架體的上部中心設置太陽能發電板和蜂鳴器；支撐架體的后側設置電氣箱。

所述的電氣箱外側設置箱門，電氣箱的內部充放電控制電路和單片機以及鋰電池組；太陽能發電板通過充放電控制電路與鋰電池組充電源連接；遠程感應探頭的信號源連接線和蜂鳴器的信號連接線與單片機連接，閃光報警器a和閃光報警器b由單片機控制通過充放電控制電路與鋰電池組進行電源連接，即可。

本發明的有益效果是：采用太陽能提供電能源，利用遠程感應探頭感應車輛個行人距離，利用單片機控制閃光報警器a和閃光報警器b進行旋轉閃光警示，同時單片機控制蜂鳴器發出警示聲音，加上支撐架體上的警示標語，可有效地提醒過往車輛和行人注意施工禁止通行，可確保對車輛和行人的安全保護隔離，是道路橋梁施工用理想的太陽能聲光控安全保護隔離裝置。

附圖說明

下面結合附圖和具體實施方式對實用新型發明進一步描述。

附圖1為一種道路橋梁施工用安全保護隔離裝置的前側示意圖，

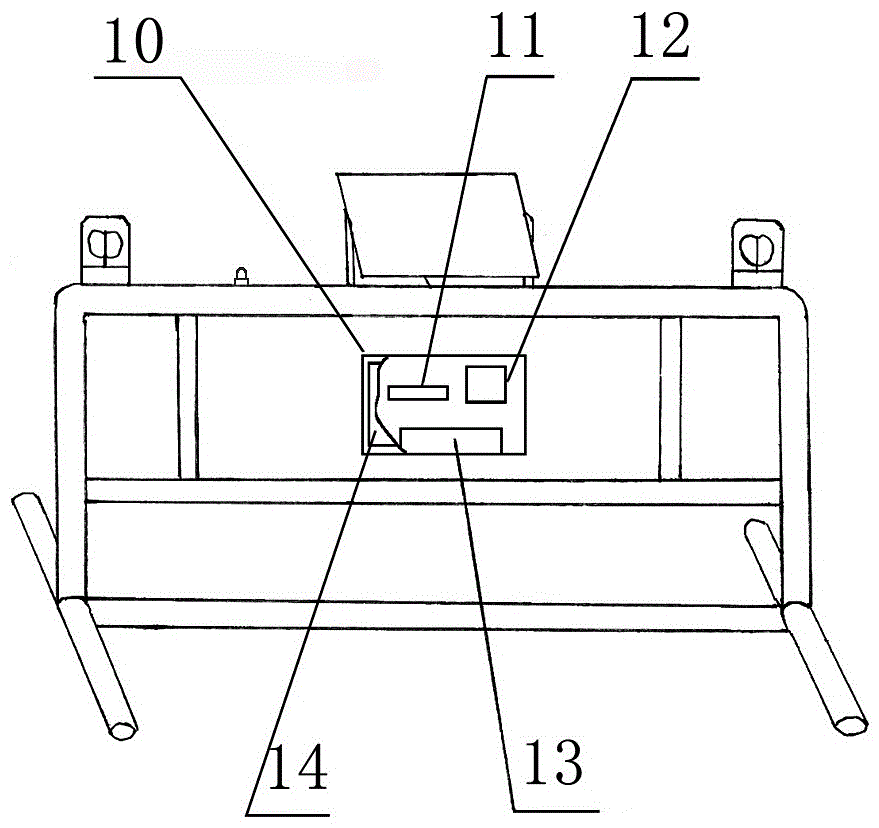

附圖2為一種道路橋梁施工用安全保護隔離裝置的后側示意圖。

圖中：1、內支撐管，2、支撐架，3、固定橫管，4、閃光報警器a，5、太陽能發電板，6、遠程感應探頭，7、閃光報警器b，8、警示標語板，9、底管，10、電氣箱，11、充放電控制電路，12、單片機，13、鋰電池組，14、箱門，15、下橫梁管，16、蜂鳴器。

具體實施方式

由附圖1、2所示，一種道路橋梁施工用安全保護隔離裝置由內支撐管1、支撐架體2、固定橫管3、閃光報警器a4、太陽能發電板5、遠程感應探頭6、閃光報警器b7、警示標語板8、底管9、電氣箱10、充放電控制電路11、單片機12、鋰電池組13、箱門14、下橫梁管15、蜂鳴器16組成；采用鋼管材料制作長方形的支撐架體2，支撐架體2的下部兩側設置固定橫管3，支撐架體2的下中部設置下橫梁管15，支撐架體2的下部設置底管9，支撐架體2的下橫梁管上部兩側設置內支撐管1，內支撐管1的中心設置警示標語板8，支撐架體2的上部前側中心遠程感應探頭6，支撐架體2的上部兩側設置閃光報警器a4和閃光報警器b7，支撐架體2的上部中心設置太陽能發電板5和蜂鳴器16；支撐架體2的后側設置電氣箱10。

所述的電氣箱10外側設置箱門14，電氣箱10的內部充放電控制電路11和單片機12以及鋰電池組13；太陽能發電板5通過充放電控制電路11與鋰電池組13充電源連接；遠程感應探頭6的信號源連接線和蜂鳴器16的信號連接線與單片機12連接，閃光報警器a4和閃光報警器b7由單片機12控制通過充放電控制電路11與鋰電池組13進行電源連接，即為道路橋梁施工用安全保護隔離裝置。

以上所述，實施方式僅僅是對本發明的優選實施方式進行描述，并非對本發明的范圍進行限定，在不脫離本發明技術的精神的前提下，本領域工程技術人員對本發明的技術方案作出的各種變形和改進，均應落入本發明的權利要求書確定的保護范圍內。
