本技術涉及橋梁施工，尤其涉及一種用于橋梁現澆混凝土防撞護欄施工的可移動掛籃。

背景技術：

1、橋梁防撞護欄設置在行車道的外側，通常采用鋼筋混凝土現澆結構，是橋梁的重要安全構件。而橋梁現澆混凝土防撞護欄施工時，需要在防撞欄桿外側臨空作業，施工人員操作困難，且安全風險大。傳統的橋梁防撞護欄施工中，作業通常采用吊車或懸挑支架，吊車作業需不斷移動位置，工作效率低、機械費用投入大；懸挑支架從搭設到施工都存在較大的不安全因素，并且施工速度較慢，因此亟需一種結構簡單，安全可靠，機械投入少的橋梁現澆混凝土防撞護欄施工的可移動裝置。

技術實現思路

1、本實用新型的目的是提供一種用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，不但具有結構簡單、使用安全可靠及機械投入少等優點，同時還能夠根據施工需求對操作位置進行適當調整，為施工操作提供便利輔助，提高施工效率，增強實用性能。

2、本實用新型采用以下技術方案：

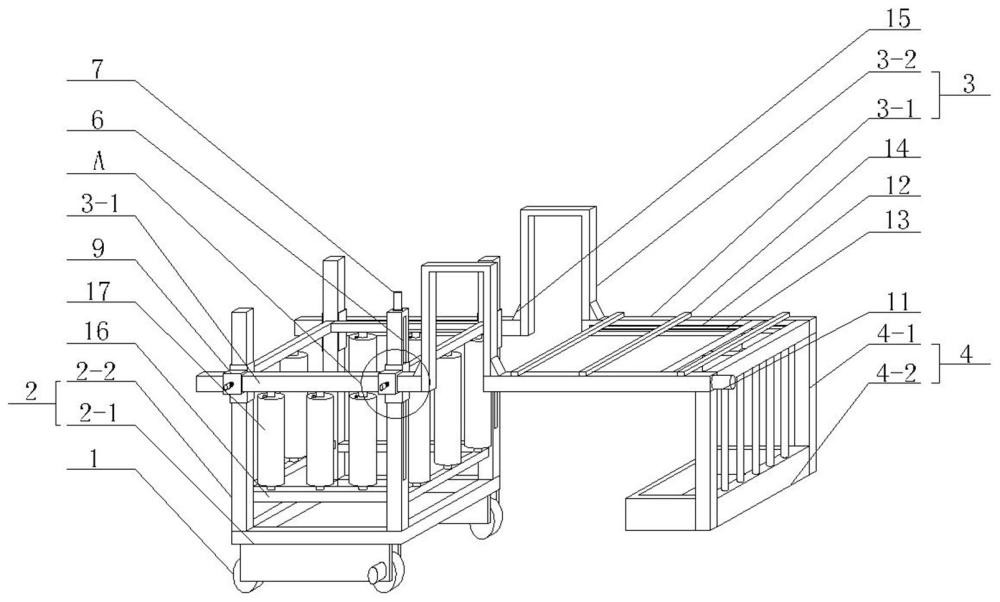

3、一種用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，包括底部設置有移動滾輪的支撐架，所述支撐架的前后兩側均設置有整體呈水平布置的支撐梁，其中每個所述支撐梁均可沿所述支撐架的高度方向進行調節；兩個所述支撐梁遠離所述支撐架的一端設置有施工吊籃，所述施工吊籃可沿所述支撐梁長度方向調節。

4、優選地，所述的支撐梁包括位于兩端的橫梁，及設置在兩端所述橫梁之間倒置的u型梁，其中一端的所述橫梁與所述支撐架連接，另一端的所述橫梁與所述施工吊籃連接。

5、優選地，所述的支撐架包括底部框架及設置在所述框架上的支撐縱梁，所述橫梁與所述支撐縱梁連接。

6、優選地，每個所述支撐縱梁上均滑動設置有u型的滑套，所述橫梁通過所述滑套與所述支撐縱梁連接其中一個所述支撐縱梁上開設有第一容置槽，所述第一容置槽內轉動設置有第一電機驅動的第一螺紋絲桿，所述第一螺紋絲桿上設置有滑動塊，且所述滑動塊與對應的所述滑套固定。

7、優選地，所述滑套遠離所述支撐架的一端均設置有供所述橫梁穿設的套筒，所述套筒上設置有鎖緊螺栓，其中所述鎖緊螺栓依次穿過所述橫梁及所述滑套后與所述支撐縱梁緊密抵接。

8、優選地，所述的施工吊籃連接的其中一個所述橫梁上設置有第二容置槽，所述第二容置槽內設置有第二電機驅動的第二螺紋絲桿，所述第二螺紋絲桿上設置有滑塊，所述滑塊與所述施工吊籃連接；未設所述第二螺紋絲桿的所述橫梁上開設有導向槽，所述導向槽內設置有導向桿，所述施工吊籃與設置在所述導向桿上的導向塊連接。

9、優選地，所述的施工吊籃所在的兩個所述橫梁頂端設置有加強桿；所述u型梁與兩端所述的橫梁之間均設置有三角形的加固板。

10、優選地，所述的支撐縱梁之間設置有加固桿。

11、優選地，每側的所述的加固桿上均設置有重力平衡部。

12、優選地，所述的重力平衡部為中空的筒體，其上端設置有補給口，下端設置有排放口。

13、與現有技術相比本實用新型的有益效果是：本實用新型在施工時可將支撐架與施工吊籃分別置于護欄的內外兩側，通過移動支撐架即可帶動施工吊籃移動進行施工操作，無需過多大型設備的介入，使用靈活性高，且成本低廉；此外，由于支撐梁可沿支撐架的高度進行調節，以及施工吊籃可沿支撐梁的長度方向進行調節，因此能夠實現施工吊籃在橫向及縱向上的多方位調節，進而滿足不同位置處的施工需求，使用靈活性高，適用范圍廣，實用性強。

技術特征：

1.一種用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：包括底部設置有移動滾輪的支撐架，所述支撐架的前后兩側均設置有整體呈水平布置的支撐梁，其中每個所述支撐梁均可沿所述支撐架的高度方向進行調節；兩個所述支撐梁遠離所述支撐架的一端設置有施工吊籃，所述施工吊籃可沿所述支撐梁長度方向調節。

2.根據權利要求1所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：所述的支撐梁包括位于兩端的橫梁，及設置在兩端所述橫梁之間倒置的u型梁，其中一端的所述橫梁與所述支撐架連接，另一端的所述橫梁與所述施工吊籃連接。

3.根據權利要求2所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：所述的支撐架包括底部框架及設置在所述框架上的支撐縱梁，所述橫梁與所述支撐縱梁連接。

4.根據權利要求3所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：每個所述支撐縱梁上均滑動設置有u型的滑套，所述橫梁通過所述滑套與所述支撐縱梁連接其中一個所述支撐縱梁上開設有第一容置槽，所述第一容置槽內轉動設置有第一電機驅動的第一螺紋絲桿，所述第一螺紋絲桿上設置有滑動塊，且所述滑動塊與對應的所述滑套固定。

5.根據權利要求4所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：所述滑套遠離所述支撐架的一端均設置有供所述橫梁穿設的套筒，所述套筒上設置有鎖緊螺栓，其中所述鎖緊螺栓依次穿過所述橫梁及所述滑套后與所述支撐縱梁緊密抵接。

6.根據權利要求2所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：所述的施工吊籃連接的其中一個所述橫梁上設置有第二容置槽，所述第二容置槽內設置有第二電機驅動的第二螺紋絲桿，所述第二螺紋絲桿上設置有滑塊，所述滑塊與所述施工吊籃連接；未設所述第二螺紋絲桿的所述橫梁上開設有導向槽，所述導向槽內設置有導向桿，所述施工吊籃與設置在所述導向桿上的導向塊連接。

7.根據權利要求2所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：所述的施工吊籃所在的兩個所述橫梁頂端設置有加強桿；所述u型梁與兩端所述的橫梁之間均設置有三角形的加固板。

8.根據權利要求3所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：所述的支撐縱梁之間設置有加固桿。

9.根據權利要求8所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：每側的所述的加固桿上均設置有重力平衡部。

10.根據權利要求9所述的用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，其特征在于：所述的重力平衡部為中空的筒體，其上端設置有補給口，下端設置有排放口。

技術總結
本技術涉及橋梁施工技術領域，公開了一種用于橋梁現澆混凝土防撞護欄施工的可移動掛籃，包括底部設置有移動滾輪的支撐架，所述支撐架的前后兩側均設置有整體呈水平布置的支撐梁，其中每個所述支撐梁均可沿所述支撐架的高度方向進行調節；兩個所述支撐梁遠離所述支撐架的一端設置有施工吊籃，所述施工吊籃可沿所述支撐梁長度方向調節；本技術，不但具有結構簡單、使用安全可靠及機械投入少等優點，同時還能夠根據施工需求對操作位置進行適當調整，為施工操作提供便利輔助，提高施工效率，增強實用性能。

技術研發人員：楊懷印,李棟梁,王超,史清心,張澤銘,鄧平鄉,鄭二鵬,陳夢,梁振一,趙文佳,張亞楠,張小姿
受保護的技術使用者：平煤神馬建工集團有限公司
技術研發日：20240430
技術公布日：2025/3/20
