本申請涉及鐵路工程，尤其涉及一種軌道支承結構及軌道系統。

背景技術：

1、彈性支承塊式無砟道床由彈性支承塊、混凝土道床板和混凝土底座組成。由于支承鋼軌部分采用彈性支承塊，軌道的垂直剛度由軌下和塊下雙層彈性墊板提供，通過雙層墊板剛度的合理選擇，使軌道的剛度滿足使用要求。

2、套靴一般為一端開口的盒狀，用于包覆支承塊的底部以及四周側面，軌枕的上部則從橡膠包套的開口露出，包套主要用于隔離混凝土支承塊和道床，防止產生振動短路。目前，支承塊與套靴之間的防水通常是通過使用防水密封材料或防水涂層來實現的。這些材料可以被涂覆在支承塊和套靴接觸的表面上，以防止水分滲透到接縫中。另外，還可以使用防水密封條或密封膠來填充支承塊與套靴之間的空隙，確保水不會通過這些縫隙滲入。

3、然而，采用這種傳統的防水結構，容易發生脫落，防水性能不好，影響套靴的使用周期，降低套靴的穩定性。

技術實現思路

1、本申請?zhí)峁┮环N軌道支承結構及軌道系統，具有較好的防水效果，可以延長套靴的使用周期，提高套靴的穩定性。

2、第一方面，本申請?zhí)峁┝艘环N軌道支承結構，包括軌枕、支承塊和套靴，支承塊設置于軌枕的下方，軌枕的邊緣凸出于支承塊的邊緣，套靴包覆于支承塊遠離軌枕的一側；支承塊與套靴之間具有間隙，軌枕的朝向支承塊一側的邊緣設置有防水部，用于阻止積水沿軌枕的邊緣進入間隙。

3、如上述的軌道支承結構，沿軌枕的長度方向延伸的邊緣凸出于支承塊對應的邊緣；防水部沿軌枕的長度方向延伸，或者，防水部有多個，防水部沿軌枕的長度方向間隔設置。

4、如上述的軌道支承結構，防水部包括凹槽。

5、如上述的軌道支承結構，防水部還包括延伸段，延伸段位于凹槽的靠近軌枕的邊緣的一側，延伸段與凹槽沿水平方向的尺寸之比為：1.5：1-2.0：1。

6、如上述的軌道支承結構，防水部包括凸起，凸起位于間隙靠近軌枕的邊緣的一側。

7、如上述的軌道支承結構，凸起設置于軌枕上。

8、如上述的軌道支承結構，凸起設置于套靴上。

9、如上述的軌道支承結構，凸起包括第一凸起和第二凸起，第一凸起設置于軌枕上，第二凸起設置于套靴上，沿套靴至軌枕的方向，第一凸起和第二凸起相互錯位設置，或者第一凸起和第二凸起正對設置，且第一凸起與第二凸起抵接。

10、第二方面，本申請?zhí)峁┝艘环N軌道系統，包括：鋼軌、道床和上述的軌道支承結構，鋼軌固定設置于軌枕的上方，軌道支承結構設置于道床上。

11、如上述的軌道系統，道床具有斜面，斜面靠近軌道支承結構一端高于斜面背離軌道支承結構一端，斜面的坡度為5％-10％。

12、本申請?zhí)峁┮环N軌道支承結構及軌道系統，軌道支承結構包括軌枕、支承塊和套靴，支承塊設置于軌枕的下方，軌枕的邊緣凸出于支承塊的邊緣，套靴包覆于支承塊遠離軌枕的一側；支承塊與套靴之間具有間隙，軌枕的朝向支承塊一側的邊緣設置有防水部，用于阻止積水沿軌枕的邊緣進入間隙。由此可見，本申請通過在軌枕的朝向支承塊一側的邊緣設置有防水部，改變了積水的流動方向，以阻止積水流入至支承塊與套靴之間的間隙內。本實用新型提供一種軌道支承結構及軌道系統，具有較好的防水效果，可以延長套靴的使用周期，提高套靴的穩定性。

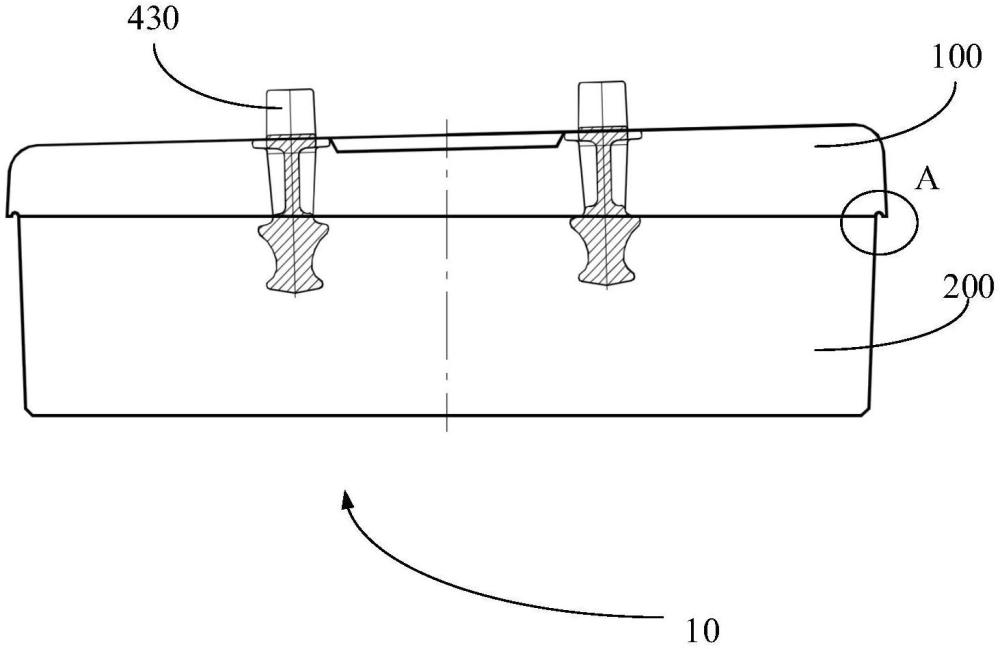

13、本申請?zhí)峁┑囊环N軌道支承結構及軌道系統的構造以及它的其他實用新型目的及有益效果將會通過結合附圖而對優選實施例的描述而更加明顯易懂。

技術特征：

1.一種軌道支承結構，其特征在于，包括軌枕、支承塊和套靴，所述支承塊設置于所述軌枕的下方，所述軌枕的邊緣凸出于所述支承塊的邊緣，所述套靴包覆于所述支承塊遠離所述軌枕的一側；所述支承塊與所述套靴之間具有間隙，所述軌枕的朝向所述支承塊一側的邊緣設置有防水部，用于阻止積水沿所述軌枕的邊緣進入所述間隙。

2.根據權利要求1所述的軌道支承結構，其特征在于，沿所述軌枕的長度方向延伸的邊緣凸出于所述支承塊對應的邊緣；

3.根據權利要求2所述的軌道支承結構，其特征在于，所述防水部包括凹槽。

4.根據權利要求3所述的軌道支承結構，其特征在于，所述防水部還包括延伸段，所述延伸段位于所述凹槽的靠近所述軌枕的邊緣的一側；

5.根據權利要求1所述的軌道支承結構，其特征在于，所述防水部包括凸起，所述凸起位于所述間隙靠近所述軌枕的邊緣的一側。

6.根據權利要求5所述的軌道支承結構，其特征在于，所述凸起設置于所述軌枕上。

7.根據權利要求5所述的軌道支承結構，其特征在于，所述凸起設置于所述套靴上。

8.根據權利要求5所述的軌道支承結構，其特征在于，所述凸起包括第一凸起和第二凸起，所述第一凸起設置于所述軌枕上，所述第二凸起設置于所述套靴上，沿所述套靴至所述軌枕的方向，所述第一凸起和所述第二凸起相互錯位設置，或者所述第一凸起和所述第二凸起正對設置，且所述第一凸起與所述第二凸起抵接。

9.一種軌道系統，其特征在于，包括：鋼軌、道床和如權利要求1-8任一項所述的軌道支承結構，所述鋼軌固定設置于所述軌枕的上方，所述軌道支承結構設置于所述道床上。

10.根據權利要求9所述的軌道系統，其特征在于，所述道床具有斜面，所述斜面靠近所述軌道支承結構一端高于所述斜面背離所述軌道支承結構一端，所述斜面的坡度為5％-10％。

技術總結
本申請?zhí)峁┮环N軌道支承結構及軌道系統，涉及鐵路工程技術領域，用于解決軌道支承結構防水性能不好，積水容易進入套靴和支承塊的間隙內的問題，軌道支承結構包括軌枕、支承塊和套靴，支承塊設置于軌枕的下方，軌枕的邊緣凸出于支承塊的邊緣，套靴包覆于支承塊遠離軌枕的一側；支承塊與套靴之間具有間隙，軌枕的朝向支承塊一側的邊緣設置有防水部，用于阻止積水沿軌枕的邊緣進入間隙。本申請?zhí)峁┑囊环N軌道支承結構及軌道系統，具有較好的防水效果，可以延長套靴的使用周期，提高套靴的穩定性。

技術研發人員：劉啟賓,張高揚,張鵬,褚衛松,梁棟,張明,魏周春,張岷,劉杰,常衛華,李佳靜,姚宇飛
受保護的技術使用者：中鐵第一勘察設計院集團有限公司
技術研發日：20240626
技術公布日：2025/4/28
