本技術涉及瀝青路面處理設備，具體為一種瀝青路面接縫處理裝置。

背景技術：

1、瀝青路面接縫填充修復時，需要用到處理裝置，而專利公告號為cn215104541u，公布了一種公路瀝青路面接縫處理裝置，包括底板，底板的底部設置行走輪，上方設置把手，底板上分別設置儲物罐、電動推桿和蓄電池，儲物罐和蓄電池分別位于兩側的凹面上，而電動推桿位于中間的凸面上，儲物罐的頂部設置攪拌電機，攪拌電機傳動連接攪拌軸，攪拌軸外部設置多個攪拌葉，儲物罐底部設置滴管，底板的凹槽內設置升降板，升降板的兩側分別位于凹槽側面內的滑槽中，升降板的頂部與電動推桿的活塞桿固定連接，升降板的底部排列設置多個彈簧，彈簧的下方設置安裝板，安裝板的下方設置一對軸承座和驅動電機，所述軸承座之間設置壓輥，本實用新型可以對加熱中的瀝青進行攪拌，加快其乳化過程，并且對接縫處滴落的瀝青進行碾壓整平。

2、上述中的現有技術方案存在以下缺陷：通過滴管將存儲罐內部的瀝青輸送在路面上，由于滴管是根管道，輸出的瀝青面積有限，當瀝青路面局部大面積縫隙交錯時，滴管輸出的瀝青難以大面積覆蓋縱橫交錯的縫隙，需要滴管不停的移動輸出，期間需要消耗較長的時間，降低了接縫處理裝置的使用效果。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種瀝青路面接縫處理裝置，具備了快速便捷工作的優點，解決了通過滴管將存儲罐內部的瀝青輸送在路面上，由于滴管是根管道，輸出的瀝青面積有限，當瀝青路面局部大面積縫隙交錯時，滴管輸出的瀝青難以大面積覆蓋縱橫交錯的縫隙，需要滴管不停的移動輸出，期間需要消耗較長的時間，降低了接縫處理裝置使用效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種瀝青路面接縫處理裝置，包括移動板車，所述移動板車的頂部固定連接有存儲罐，所述存儲罐的左側通過三通接頭連通有供料管，所述供料管遠離存儲罐的一側連通有滴液噴頭，所述滴液噴頭的右側固定連接有移動塊，所述移動塊的內部滑動連接有滑桿，所述滑桿的表面固定連接有u型架，所述u型架的右側固定連接在移動板車的左側，所述移動塊的右側設置有定位組件，所述移動板車頂部的右側固定連接有安裝架，所述安裝架頂部的前側與后側均固定連接有電動缸一，所述電動缸一的輸出端貫穿至安裝架的內部，所述電動缸一的輸出端固定連接有刮板，所述刮板的底部延伸至移動板車的底部。

3、作為本實用新型優選的，所述u型架右側的前側與后側均固定連接有電動缸二，所述電動缸二的輸出貫穿至u型架的左側，所述電動缸二的左側固定連接有推緊板，所述推緊板位于移動塊的右側。

4、作為本實用新型優選的，所述移動塊的右側固定連接有摩擦墊，所述摩擦墊的表面與推緊板的表面接觸。

5、作為本實用新型優選的，所述移動板車底部的左側固定連接有加固筋，所述加固筋的左側固定連接有u型架的右側。

6、作為本實用新型優選的，所述存儲罐表面的底部固定連接有加固塊組，所述加固塊組的底部固定連接在移動板車的頂部。

7、作為本實用新型優選的，所述刮板表面的前側與后側均設置有穩定架，所述穩定架的底部固定連接在移動板車的頂部。

8、作為本實用新型優選的，所述刮板的右側設置有支撐板，所述支撐板的頂部固定連接在移動板車的底部。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過根據分析多個縫隙之間的間距，將滴液噴頭調節到合適對應的位置，啟動電動缸二，電動缸二帶動推緊板向左側移動，推緊板將移動塊和滴液噴頭夾緊，使滴液噴頭被定位，存儲罐配合三通接頭和供料管，將內部的瀝青輸送至滴液噴頭的內部，滴液噴頭將瀝青輸送至地面的縫隙中，推動移動板車移動，移動板車帶動刮板移動，刮板與瀝青接觸時，將瀝青均勻的刮平，具備了快速便捷工作的優點，瀝青輸出端為多個，輸出的瀝青面積大，提高了接縫處理裝置使用效果。

11、2、本實用新型通過設置電動缸二和推緊板，能夠對移動塊和滴液噴頭進行穩定，避免滴液噴頭使用的過程中松動，導致滴液噴頭無法對準縫隙輸出，提高了滴液噴頭的使用穩定性。

技術特征：

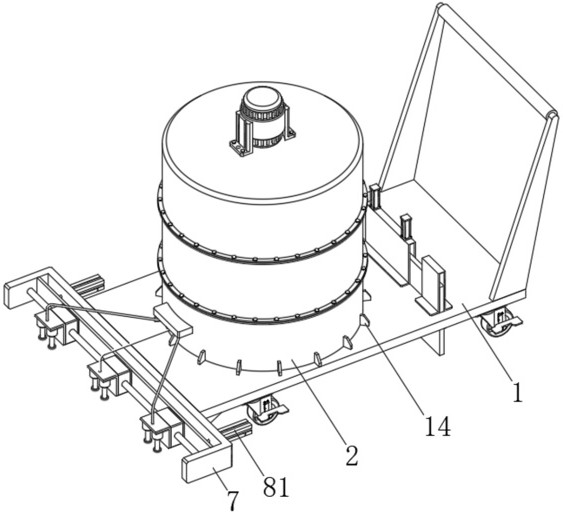

1.一種瀝青路面接縫處理裝置，包括移動板車（1），其特征在于：所述移動板車（1）的頂部固定連接有存儲罐（2），所述存儲罐（2）的左側通過三通接頭連通有供料管（3），所述供料管（3）遠離存儲罐（2）的一側連通有滴液噴頭（4），所述滴液噴頭（4）的右側固定連接有移動塊（5），所述移動塊（5）的內部滑動連接有滑桿（6），所述滑桿（6）的表面固定連接有u型架（7），所述u型架（7）的右側固定連接在移動板車（1）的左側，所述移動塊（5）的右側設置有定位組件（8），所述移動板車（1）頂部的右側固定連接有安裝架（9），所述安裝架（9）頂部的前側與后側均固定連接有電動缸一（10），所述電動缸一（10）的輸出端貫穿至安裝架（9）的內部，所述電動缸一（10）的輸出端固定連接有刮板（11），所述刮板（11）的底部延伸至移動板車（1）的底部。

2.根據權利要求1所述的一種瀝青路面接縫處理裝置，其特征在于：所述u型架（7）右側的前側與后側均固定連接有電動缸二（81），所述電動缸二（81）的輸出貫穿至u型架（7）的左側，所述電動缸二（81）的左側固定連接有推緊板（82），所述推緊板（82）位于移動塊（5）的右側。

3.根據權利要求1所述的一種瀝青路面接縫處理裝置，其特征在于：所述移動塊（5）的右側固定連接有摩擦墊（12），所述摩擦墊（12）的表面與推緊板（82）的表面接觸。

4.根據權利要求1所述的一種瀝青路面接縫處理裝置，其特征在于：所述移動板車（1）底部的左側固定連接有加固筋（13），所述加固筋（13）的左側固定連接有u型架（7）的右側。

5.根據權利要求1所述的一種瀝青路面接縫處理裝置，其特征在于：所述存儲罐（2）表面的底部固定連接有加固塊組（14），所述加固塊組（14）的底部固定連接在移動板車（1）的頂部。

6.根據權利要求1所述的一種瀝青路面接縫處理裝置，其特征在于：所述刮板（11）表面的前側與后側均設置有穩定架（15），所述穩定架（15）的底部固定連接在移動板車（1）的頂部。

7.根據權利要求1所述的一種瀝青路面接縫處理裝置，其特征在于：所述刮板（11）的右側設置有支撐板（16），所述支撐板（16）的頂部固定連接在移動板車（1）的底部。

技術總結
本技術公開了一種瀝青路面接縫處理裝置，包括移動板車，移動板車的頂部固定連接有存儲罐，存儲罐的左側通過三通接頭連通有供料管，供料管遠離存儲罐的一側連通有滴液噴頭。本技術通過根據分析多個縫隙之間的間距，將滴液噴頭調節到合適對應的位置，啟動電動缸二，電動缸二帶動推緊板向左側移動，推緊板將移動塊和滴液噴頭夾緊，使滴液噴頭被定位，存儲罐配合三通接頭和供料管，將內部的瀝青輸送至滴液噴頭的內部，滴液噴頭將瀝青輸送至地面的縫隙中，推動移動板車移動，移動板車帶動刮板移動，刮板瀝青均勻的刮平，具備了快速便捷工作的優點，瀝青輸出端為多個，輸出的瀝青面積大，提高了接縫處理裝置使用效果。

技術研發人員：王子良,于廣濤,錢偉強,徐國福,張靜
受保護的技術使用者：黑龍江省龍建路橋第三工程有限公司
技術研發日：20240724
技術公布日：2025/4/28
