本技術涉及橋梁安裝，更具體地說，特別涉及一種橋梁安裝定位鋼箱梁。

背景技術：

1、提高橋梁鋼箱梁的安裝精度的方法主要包括精確測量以及定位裝置輔助。在安裝時，首先采用精確測量的方法，包括水平儀定位、激光定位等測量。但鋼箱梁在采用吊裝方法是，由于吊車、風等因素影響，僅采用測量方法無法保障定位精度，需要定位裝置輔助。

2、現有的定位裝置輔助如公告號為cn220166642u的實用新型專利中公開的一種橋梁安裝定位鋼箱梁，包括多個橋梁段，每個橋梁段本體的左右兩側分別設有一號連接件，橋梁段上設有固定連接的二號連接件與三號連接件，二號連接件前側設有固定連接的定位桿，二號連接件后側開設有與定位桿對應設置的定位孔；三號連接件后側開設有安裝孔，安裝孔左右兩側分別對稱開設有兩個卡槽，三號連接件前側設有固定連接的連接凸體，連接凸體左右兩側分別對稱設有卡接塊，連接凸體左右兩側分別開設有凹槽，每個凹槽內均設有固定連接的連桿，連桿外壁套設有彈簧，彈簧一端與凹槽抵接，彈簧另一端與卡接塊固定連接。

3、上述現有技術的不足之處在于，首先，在安裝時，兩個相鄰的橋梁段，可通過使用螺栓或銷軸等貫穿橋梁段左右兩側設置的一號連接件，進出初步定位，一號連接件設置在橋梁段外側，安裝完畢后，影響橋梁整體的結構連貫性及美觀性。其次，只在橋梁段一側設置連接凸起、卡接塊等結構，使相鄰兩個橋梁段之間只具有單側單個連接節點，穩定性有待提高。

技術實現思路

1、本實用新型為克服現有的橋梁安裝定位鋼箱梁，旨在提供一種能解決上述問題的技術方案。

2、一種橋梁安裝定位鋼箱梁，包括多個箱梁段，每個所述箱梁段的左右兩側均設置有預定位結構；所述預定位結構包括預定位桿以及預定位槽，所述預定位桿及預定位槽分別設置于所述箱梁段的前后兩端，所述預定位桿固定于所述箱梁段的前端面且位于側面內側，所述預定位桿平行于所述箱梁段的長度方向設置，所述預定位桿外側面與所述箱梁段的側面齊平，所述預定位槽開設于所述箱梁段的側面且與所述預定位桿相適配，所述預定位槽的后端貫穿所述箱梁段的后端面。

3、進一步的，所述預定位桿遠離所述箱梁段的一端固定有第一定位插桿，所述預定位槽靠近所述預定位桿的一端設置有第一定位插孔，所述第一定位插孔與第一定位插桿相適配。

4、進一步的，所述預定位桿外側面涂覆有第一指示涂層，所述箱梁段側面且位于所述預定位槽周側涂覆有第二指示涂層。

5、進一步的，還包括設置于兩所述箱梁段之間的定位連接結構，所述定位連接結構包括定位限位件以及定位錨固件，其中一所述箱梁段的連接端設置有定位凹槽，所述定位限位件固定于定位凹槽內，所述定位限位件的豎截面呈前后兩端粗、中部細的結構，且所述定位限位件靠近相鄰所述箱梁段的一端開口，所述定位錨固件包括固定于另一所述箱梁段的連接端的錨固桿以及固定于所述錨固桿另一端的限位頭，所述錨固桿插設于所述定位限位件內，所述限位頭位于所述定位限位件遠離所述開口的一端。

6、進一步的，所述箱梁段的同一端至少設置一個所述定位限位件及一個定位錨固件。

7、進一步的，所述定位限位件采用彈性鋼板制成。

8、進一步的，所述定位限位件及定位錨固件均通過固定鋼板與所述箱梁段固定連接。

9、進一步的，所述固定鋼板與所述箱梁段一體成型或焊接連接。

10、進一步的，所述定位限位件的豎截面呈一端開口的沙漏狀。

11、進一步的，所述定位限位件未插入所述定位錨固件時，所述定位限位件內側中部的寬度等于或小于所述錨固桿的直徑。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型中的橋梁安裝定位鋼箱梁，在箱梁段的左右兩側均設置有預定位結構，預定位結構包括預定位桿及預定位槽，通過將預定位桿固定在箱梁段的前端面且位于側面內側，預定位桿平行于箱梁的長度方向設置，并且預定位桿外側面與箱梁的側面齊平，箱梁段的后端設置有與預定位桿相適配的預定位槽，箱梁段安裝時，由于預定位桿在箱梁段的前端且具有一定長度，因此能夠在未安裝箱梁段靠近已安裝箱梁段時，先根據預定位桿及預定位槽的位置進行預定位，使預定位桿從預定位槽端部插入預定位槽中，且安裝到位后，預定位桿嵌入預定位槽內，外表面與箱梁側面齊平形成整體結構。

14、本實用新型中的橋梁安裝定位鋼箱梁，在相鄰兩個箱梁段之間設置定位連接結構，定位錨固件插設于定位限位件內，使得限位頭卡嵌于定位限位件內無法脫出，從而對相鄰兩個箱梁段進行限位及連接。箱梁段的同一端至少設置一個定位限位件及一個定位錨固件，從而將兩個箱梁段之間的連接節點分布在兩個箱梁段內，增強連接穩定性。

技術特征：

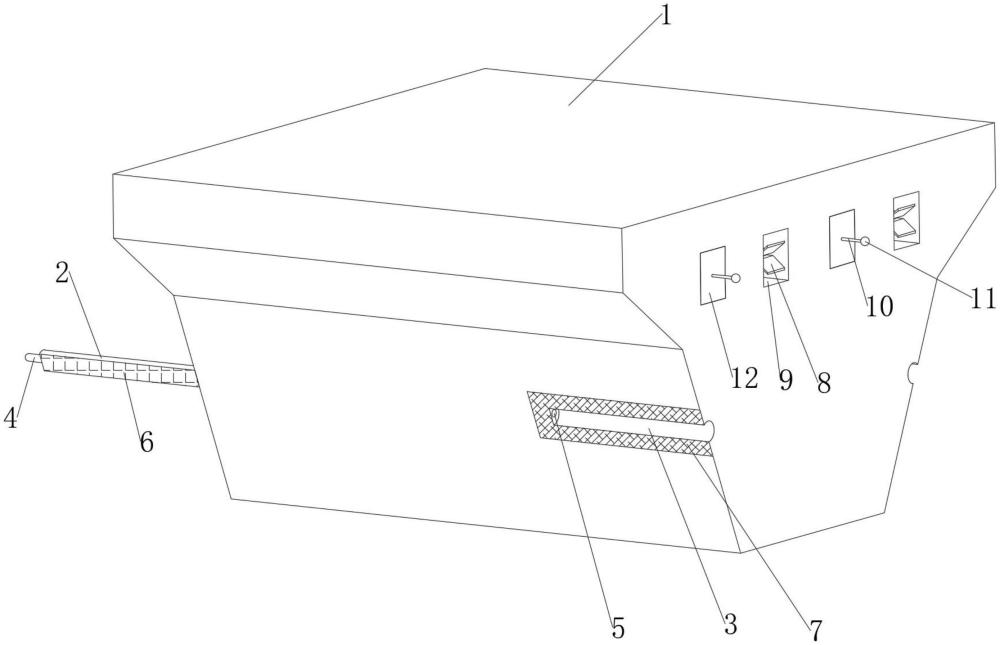

1.一種橋梁安裝定位鋼箱梁，其特征在于，包括：

2.根據權利要求1所述的橋梁安裝定位鋼箱梁，其特征在于，所述預定位桿(2)遠離所述箱梁段(1)的一端固定有第一定位插桿(4)，所述預定位槽(3)靠近所述預定位桿(2)的一端設置有第一定位插孔(5)，所述第一定位插孔(5)與第一定位插桿(4)相適配。

3.根據權利要求2所述的橋梁安裝定位鋼箱梁，其特征在于，所述預定位桿(2)外側面涂覆有第一指示涂層(6)，所述箱梁段(1)側面且位于所述預定位槽(3)周側涂覆有第二指示涂層(7)。

4.根據權利要求1-3任一項所述的橋梁安裝定位鋼箱梁，其特征在于，還包括設置于兩所述箱梁段(1)之間的定位連接結構，所述定位連接結構包括定位限位件(8)以及定位錨固件，其中一所述箱梁段(1)的連接端設置有定位凹槽(9)，所述定位限位件(8)固定于定位凹槽(9)內，所述定位限位件(8)的豎截面呈前后兩端粗、中部細的結構，且所述定位限位件(8)靠近相鄰所述箱梁段(1)的一端開口，所述定位錨固件包括固定于另一所述箱梁段(1)的連接端的錨固桿(10)以及固定于所述錨固桿(10)另一端的限位頭(11)，所述錨固桿(10)插設于所述定位限位件(8)內，所述限位頭(11)位于所述定位限位件(8)遠離所述開口的一端。

5.根據權利要求4所述的橋梁安裝定位鋼箱梁，其特征在于，所述箱梁段(1)的同一端至少設置一個所述定位限位件(8)及一個定位錨固件。

6.根據權利要求5所述的橋梁安裝定位鋼箱梁，其特征在于，所述定位限位件(8)采用彈性鋼板制成。

7.根據權利要求4所述的橋梁安裝定位鋼箱梁，其特征在于，所述定位限位件(8)及定位錨固件均通過固定鋼板(12)與所述箱梁段(1)固定連接。

8.根據權利要求7所述的橋梁安裝定位鋼箱梁，其特征在于，所述固定鋼板(12)與所述箱梁段(1)一體成型或焊接連接。

9.根據權利要求6所述的橋梁安裝定位鋼箱梁，其特征在于，所述定位限位件(8)的豎截面呈一端開口的沙漏狀。

10.根據權利要求9所述的橋梁安裝定位鋼箱梁，其特征在于，所述定位限位件(8)未插入所述定位錨固件時，所述定位限位件(8)內側中部的寬度等于或小于所述錨固桿(10)的直徑。

技術總結
本技術涉及橋梁安裝技術領域，特別涉及一種橋梁安裝定位鋼箱梁，包括多個箱梁段，每個箱梁段的左右兩側均設置有預定位結構；預定位結構包括預定位桿以及預定位槽，預定位桿及預定位槽分別設置于箱梁段的前后兩端，預定位桿固定于箱梁段的前端面且位于側面內側，預定位桿平行于箱梁段的長度方向設置，預定位桿外側面與箱梁段的側面齊平，預定位槽開設于箱梁段的側面且與預定位桿相適配，預定位槽的后端貫穿箱梁段的后端面。箱梁段安裝時，在未安裝箱梁段靠近已安裝箱梁段時，先根據預定位桿及預定位槽的位置進行預定位，使預定位桿從預定位槽端部插入預定位槽中，且安裝到位后，預定位桿嵌入預定位槽內，外表面與箱梁側面齊平形成整體結構。

技術研發人員：王繼亮,徐洪雨,閆雪松,郭佳明,劉季雨,李忠陽,李雪峰,宋海東,馬靖博
受保護的技術使用者：中鐵建大橋工程局集團第四工程有限公司
技術研發日：20240726
技術公布日：2025/4/28
