本發明涉及梁體加固。更具體地說，本發明涉及一種橋梁無錨具預應力加固裝置及加固方法。

背景技術：

1、傳統預應力加固方法往往包括預應力材料、轉向塊、錨固塊、錨墊板、夾具和夾片，施工過程中需要在混凝土底部鉆孔植筋、然后編織鋼筋籠、布設預應力管道和錨固裝置，完成后打設模板支架；為了實現混凝土的澆筑，往往需要在橋面鉆孔進行澆筑，不僅破壞了原橋結構，還會因?yàn)榛炷翝仓幻軐?shí)而影響加固效果；同時，預應力張拉工作需要等待混凝土澆筑28天之后才能進行。該傳統方法存在質量不可控、工期長、工藝繁瑣、費用高、錨固塊有應力集中現象等缺點，繼續一種新的技術解決上述問題。公布號為cn?116815656a的中國發明專利申請公布了一種曲線有粘結預應力碳纖維索加固裝置及其施工工藝，包括碳纖維索、固定端錨固組件、張拉端錨固組件、張拉工裝、若干轉向約束器和索力張拉用千斤頂，碳纖維索的兩端固定有錨具，固定端錨固組件用于和構件固結便于力學轉換，同時實現張拉過程自動對中找平，張拉端錨固組件與構件固結且用于安裝張拉工裝實現預應力的施加，張拉工裝用于實現反向張拉碳纖維索施加預應力，碳纖維索穿過若干轉向約束器，轉向約束器用于在指定范圍內自適應調節碳纖維索的角度，使碳纖維索的角度過渡平滑，緊密貼合粘結于待加固構件表面。公布號為cn113027165a的中國發明專利申請公布了一種輕量化體外預應力加固體系包括兩個錨固單元、至少一條鋼絞線和若干減振索夾，兩個所述錨固單元分別設置于橋梁底面兩端位置，減振索夾均勻設置于所述錨具單元之間的橋梁底面，所述鋼絞線穿過所述減振索夾。上述2項方案所用工藝繁瑣，并且仍需要錨具、夾具、張拉等裝置和工藝，造成加固施工難度大等問題。因此，亟需一種無錨具、夾具、張拉工藝的預應力加固裝置，在滿足加固要求的同時，實現工期少、質量好、工序簡單、低碳環保等要求。

技術實現思路

1、本發明的一個目的是解決至少上述問題，并提供至少后面將說明的優點。

2、為了實現根據本發明的這些目的和其它優點，提供了一種橋梁無錨具預應力加固裝置，包括：

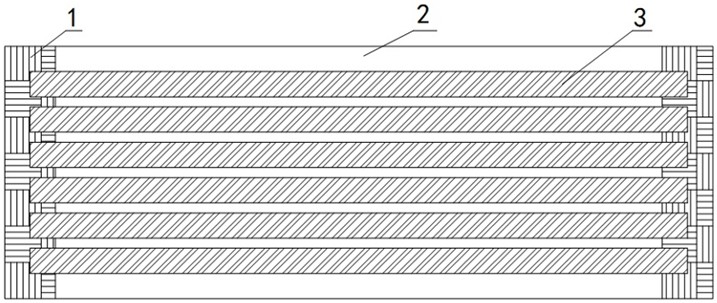

3、多個預應力構件，多個所述預應力構件通過粘接層間隔固定在梁體底面；

4、應力分散層，其固定覆蓋在梁體底面的兩端，且所述應力分散層設置在梁體底面與所述預應力構件的端部之間；

5、加熱裝置，其用以對各所述預應力構件進行加熱。

6、優選的是，所述應力分散層為碳纖維布、碳纖維板或者frp片材。

7、優選的是，所述粘接層為隔熱膠，所述隔熱膠的導熱系數小于0.19w/(m?k)，抗拉強度不小于5mpa，抗壓強度不小于30mpa。

8、優選的是，所述預應力構件由鋼材或者纖維復合材料制成。

9、本發明還有一個目的是提供一種橋梁無錨具預應力加固方法，包括以下步驟：

10、s1、在梁體底面的兩端粘貼應力分散層；

11、s2、在梁體底面需要設置預應力構件的部位進行表面處理；

12、s3、在經過表面處理的部位涂覆隔熱膠；

13、s4、安裝各預應力構件，并用臨時固定裝置壓緊；

14、s5、采用加熱裝置對各預應力構件同時進行加熱，并保溫至隔熱膠固化。

15、優選的是，步驟s1中，所述應力分散層的長度與梁體底面的寬度一致。

16、優選的是，步驟s2中表面處理方式為打磨或鑿除，表面處理深度不小于5mm。

17、優選的是，步驟s5中，加熱溫度為50-500℃。

18、優選的是，步驟s5中，加熱溫度為80-150℃。

19、本發明至少包括以下有益效果：

20、1、本發明提供的橋梁無錨具預應力加固裝置及加固方法，通過加熱裝置對各預應力構件進行加熱，利用預應力構件加熱后發生變形伸長以及冷卻后回縮，產生高強的張拉力作為預應力，以抵抗梁體的彎矩和拉應力，實現對梁體的加固。加固過程中不需要等待混凝土的齡期，沒有復雜的張拉、錨固等過程，大大簡化了預應力施工的工序、設備和材料，有效提升了施工工效，降低了施工難度。

21、2、本發明提供的橋梁無錨具預應力加固裝置及加固方法，實現了預應力全粘結在被加固梁體上，避免了其他體外預應力存在的應力集中、錨固塊或轉向塊受力大易損壞、加固效果受施工影響大的問題。

22、本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

技術特征：

1.一種橋梁無錨具預應力加固裝置，其特征在于，包括：

2.如權利要求1所述的橋梁無錨具預應力加固裝置，其特征在于，所述應力分散層為碳纖維布、碳纖維板或者frp片材。

3.如權利要求1所述的橋梁無錨具預應力加固裝置，其特征在于，所述粘接層為隔熱膠，所述隔熱膠的導熱系數小于0.19w/(m?k)，抗拉強度不小于5mpa，抗壓強度不小于30mpa。

4.如權利要求1所述的橋梁無錨具預應力加固裝置，其特征在于，所述預應力構件由鋼材或者纖維復合材料制成。

5.一種橋梁無錨具預應力加固方法，使用如權利要求3所述的橋梁無錨具預應力加固裝置，其特征在于，包括以下步驟：

6.如權利要求5所述的橋梁無錨具預應力加固方法，其特征在于，?步驟s1中，所述應力分散層的長度與梁體底面的寬度一致。

7.如權利要求5所述的橋梁無錨具預應力加固方法，其特征在于，步驟s2中表面處理方式為打磨或鑿除，表面處理深度不小于5mm。

8.如權利要求7所述的橋梁無錨具預應力加固方法，其特征在于，步驟s5中，加熱溫度為50-500℃。

9.如權利要求8所述的橋梁無錨具預應力加固方法，其特征在于，步驟s5中，加熱溫度為80-150℃。

技術總結
本發明公開了一種橋梁無錨具預應力加固裝置及加固方法，所述橋梁無錨具預應力加固裝置包括：多個預應力構件，多個所述預應力構件通過粘接層間隔固定在梁體底面；應力分散層，其固定覆蓋在梁體底面的兩端，且所述應力分散層設置在梁體底面與所述預應力構件的端部之間；加熱裝置，其用以對各所述預應力構件進行加熱。本發明有效提升了橋梁預應力加固的施工工效，降低了施工難度，避免了其他體外預應力存在的應力集中、加固效果不穩定的問題。

技術研發人員：王偉,陳進,朱世峰,余升友,樂紹林,王鍇,高望,劉昂,馬小云,王世勛,夏慈謙
受保護的技術使用者：中交特種工程有限公司
技術研發日：
技術公布日：2025/4/28
