本發明涉及室內設計標記，具體為一種風景園林設計景觀定點標記裝置及標記方法。

背景技術：

1、園林設計是一門研究如何應用藝術和技術手段處理自然、建筑和人類活動之間復雜關系，達到和諧完美、生態良好、景色如畫之境界的一門學科，工作范圍包括庭園、宅園、小游園、花園、公園以及城市街區、機關、廠礦、校園、賓館飯店等，園林設計景觀定點標記就是把園林圖紙上的設計方案在現場測出苗木栽植的位置和株行距，景觀湖和人行道的位置和形狀，通過準確的施工放線來定點標記達到園林設計的要求；

2、目前現有的風景園林設計中，需要對景點中的各類觀點進行規劃，在規劃測量好的地面上進行放線后，會通過灑白灰進行標記，而現有在灑白灰進行標記方式一般是由人工進行手動將推車內部的石灰鏟出后灑在標記點上，費時費力，或者通過手推車上加裝料筒，通過料筒自主漏料實現標記，速度雖快，節省人力，但是白灰在料筒內可能出現結塊，影響出料情況，為此，亟需提供一種風景園林設計景觀定點標記裝置及標記方法。

技術實現思路

1、本部分的目的在于概述本發明的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、因此，本發明的目的是提供一種風景園林設計景觀定點標記裝置及標記方法，驅動電機帶動由主動齒輪與從動齒輪組成的齒輪組轉動，進而帶動軸桿二同步轉動，攪拌葉跟隨軸桿二轉動，自混合箱內攪動，將白灰打散，打散后的白灰經送料絞龍輸出至地面上，可以避免白灰結塊影響輸出。

3、為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

4、一種風景園林設計景觀定點標記裝置，其包括：

5、作為連接基架的車架，車架頂部連接有連接架，車架底部呈對稱轉動連接有兩組滾輪，車架頂部連接有連接座；

6、動力組件，連接于連接架上，提供動力帶動混合標記組件動作；

7、混合標記組件，置于連接架底部，跟隨動力組件動作，將白灰輸出標記。

8、作為本發明所述的一種風景園林設計景觀定點標記裝置的一種優選方案，其中：所述動力組件包括連接于連接架底部的驅動電機，及轉動連接于連接架頂部的從動齒輪，驅動電機輸出的連接軸桿一，軸桿一延伸至連接架上方，軸桿一外側套接主動齒輪，主動齒輪與從動齒輪傳動配合。

9、作為本發明所述的一種風景園林設計景觀定點標記裝置的一種優選方案，其中：所述從動齒輪通過軸桿二轉動連接于連接架頂部，軸桿二底端延伸至連接架下方。

10、作為本發明所述的一種風景園林設計景觀定點標記裝置的一種優選方案，其中：所述混合標記組件包括連接于車架底部的混合箱，混合箱底部設有出料斗，混合箱內轉動連接有連桿，連桿與軸桿二連接，連桿外側連接有多組攪拌葉。

11、作為本發明所述的一種風景園林設計景觀定點標記裝置的一種優選方案，其中：多組所述攪拌葉沿連桿外側呈環形等距排列設置，且連桿底端連接有送料絞龍，送料絞龍位于出料斗內。

12、作為本發明所述的一種風景園林設計景觀定點標記裝置的一種優選方案，其中：所述應車架頂部設有除雜組件，除雜部件包括連接于連接架頂部的主動錐齒輪，及連接于連接座外側的變速箱，變速箱輸入軸連接有與主動錐齒輪傳動配合的從動錐齒輪，從動錐齒輪轉動連接于連接座外側。

13、作為本發明所述的一種風景園林設計景觀定點標記裝置的一種優選方案，其中：所述變速箱頂部連接有軸流風機，軸流風機負壓端連接三通管，三通管兩端連通設置連管，連管對應出料斗前側設置。

14、作為本發明所述的一種風景園林設計景觀定點標記裝置的一種優選方案，其中：兩組所述滾輪間連接有壓輥，壓輥對應出料斗后側設置。

15、一種風景園林設計景觀定點標記裝置的標記方法，其包括如下操作步驟：

16、s1、將白灰倒入混合箱中，啟動驅動電機，并通過外部動力端帶動車架移動；

17、s2、在車架移動過程中，驅動電機帶動主動齒輪與從動齒輪動作，進而帶動攪拌葉自混合箱內攪動，將白灰打散；

18、s3、主動錐齒輪跟隨主動齒輪同步轉動，進而將動力經變速箱輸送至軸流風機處，帶動軸流風機工作，風力經連管作用在地面上，將路徑上的灰塵及雜物輔助清理；

19、s4、送料絞龍跟隨連桿同步動作，既而將白灰經出料斗輸出至地面上；

20、s5、當白灰落在地面上后，車架帶動壓輥路過，對白灰壓覆，使得白灰能緊密覆于地面上。

21、與現有技術相比，本發明具有的有益效果為：

22、1.驅動電機帶動由主動齒輪與從動齒輪組成的齒輪組轉動，進而帶動軸桿二同步轉動，攪拌葉跟隨軸桿二轉動，自混合箱內攪動，將白灰打散，打散后的白灰經送料絞龍輸出至地面上，可以避免白灰結塊影響輸出；

23、2.主動錐齒輪跟隨主動齒輪同步轉動，進而將動力經變速箱輸送至軸流風機處，帶動軸流風機工作，風力經連管作用在地面上，將路徑上的灰塵及雜物輔助清理，保證路徑潔凈。

技術特征：

1.一種風景園林設計景觀定點標記裝置，其特征在于，包括：

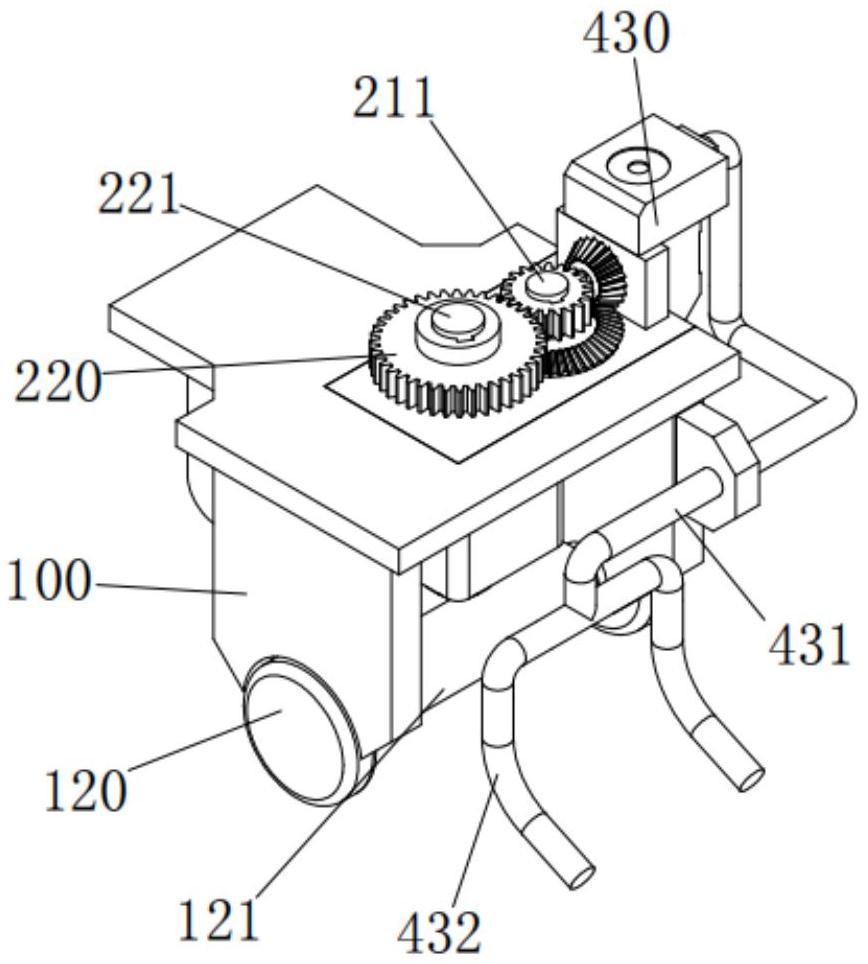

2.根據權利要求1所述的一種風景園林設計景觀定點標記裝置，其特征在于，所述動力組件(200)包括連接于連接架(110)底部的驅動電機(210)，及轉動連接于連接架(110)頂部的從動齒輪(220)，驅動電機(210)輸出的連接軸桿一(211)，軸桿一(211)延伸至連接架(110)上方，軸桿一(211)外側套接主動齒輪(212)，主動齒輪(212)與從動齒輪(220)傳動配合。

3.根據權利要求2所述的一種風景園林設計景觀定點標記裝置，其特征在于，所述從動齒輪(220)通過軸桿二(221)轉動連接于連接架(110)頂部，軸桿二(221)底端延伸至連接架(110)下方。

4.根據權利要求3所述的一種風景園林設計景觀定點標記裝置，其特征在于，所述混合標記組件(300)包括連接于車架(100)底部的混合箱(310)，混合箱(310)底部設有出料斗(311)，混合箱(310)內轉動連接有連桿(320)，連桿(320)與軸桿二(221)連接，連桿(320)外側連接有多組攪拌葉(321)。

5.根據權利要求4所述的一種風景園林設計景觀定點標記裝置，其特征在于，多組所述攪拌葉(321)沿連桿(320)外側呈環形等距排列設置，且連桿(320)底端連接有送料絞龍(330)，送料絞龍(330)位于出料斗(311)內。

6.根據權利要求5所述的一種風景園林設計景觀定點標記裝置，其特征在于，所述應車架(100)頂部設有除雜組件(400)，除雜部件(400)包括連接于連接架(110)頂部的主動錐齒輪(410)，及連接于連接座(130)外側的變速箱(420)，變速箱(420)輸入軸連接有與主動錐齒輪(410)傳動配合的從動錐齒輪(421)，從動錐齒輪(421)轉動連接于連接座(130)外側。

7.根據權利要求6所述的一種風景園林設計景觀定點標記裝置，其特征在于，所述變速箱(420)頂部連接有軸流風機(430)，軸流風機(430)負壓端連接三通管(431)，三通管(431)兩端連通設置連管(432)，連管(432)對應出料斗(311)前側設置。

8.根據權利要求7所述的一種風景園林設計景觀定點標記裝置，其特征在于，兩組所述滾輪(120)間連接有壓輥(121)，壓輥(121)對應出料斗(311)后側設置。

9.一種風景園林設計景觀定點標記裝置的標記方法，包括如下操作步驟：

技術總結
本發明公開的屬于設計標記技術領域，具體為一種風景園林設計景觀定點標記裝置及標記方法，包括車架，車架底部呈對稱轉動連接有兩組滾輪，車架頂部連接有連接座，動力組件連接于連接架上，提供動力帶動混合標記組件動作，混合標記組件跟隨動力組件動作，將白灰輸出標記，驅動電機帶動由主動齒輪與從動齒輪組成的齒輪組轉動，進而帶動軸桿二同步轉動，攪拌葉跟隨軸桿二轉動，自混合箱內攪動，將白灰打散，打散后的白灰經送料絞龍輸出至地面上，可以避免白灰結塊影響輸出，主動錐齒輪跟隨主動齒輪同步轉動，進而將動力經變速箱輸送至軸流風機處，帶動軸流風機工作，風力經連管作用在地面上，將路徑上的灰塵及雜物輔助清理，保證路徑潔凈。

技術研發人員：張津瑜,馬吉福,馬貴,王萬京,孫婧雯,徐夢新
受保護的技術使用者：青海建筑職業技術學院
技術研發日：
技術公布日：2025/4/28
