本技術涉及小型環衛車配件，具體而言，涉及一種清掃提升輔助結構及小型環衛車。

背景技術：

1、相關技術中，小型環衛車的清掃前刷與后刷由氣動推桿控制同步提升下放，或者前刷與后刷分開控制，由手拉桿控制前刷提升下放，手拉桿硬性卡在帶齒的方框型固定件上。由氣動推桿控制清掃前刷與后刷同步提升和下放，相對受限較大，不便利。由手拉桿控制硬性卡在帶齒的方框型固定件上，則較為費力，使得清掃刷的提升和下放操作非常不便利。

技術實現思路

1、本實用新型旨在至少解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型的一個目的在于提供一種清掃刷提升輔助結構及小型環衛車，通過獨特的活塞卡合件、卡合板等設計，利用活動桿提升下放清掃刷，通過活動卡合件和卡合板實現卡合固定和移動分開，活動卡合件是可以相對活動桿進行轉動的，利用其l型缺口等特設結構，在使用較小力的情況下，就能夠卡合到卡合板上，也能反向轉動實現移動分開，非常省力，提高了清掃刷提升下放的便利性。

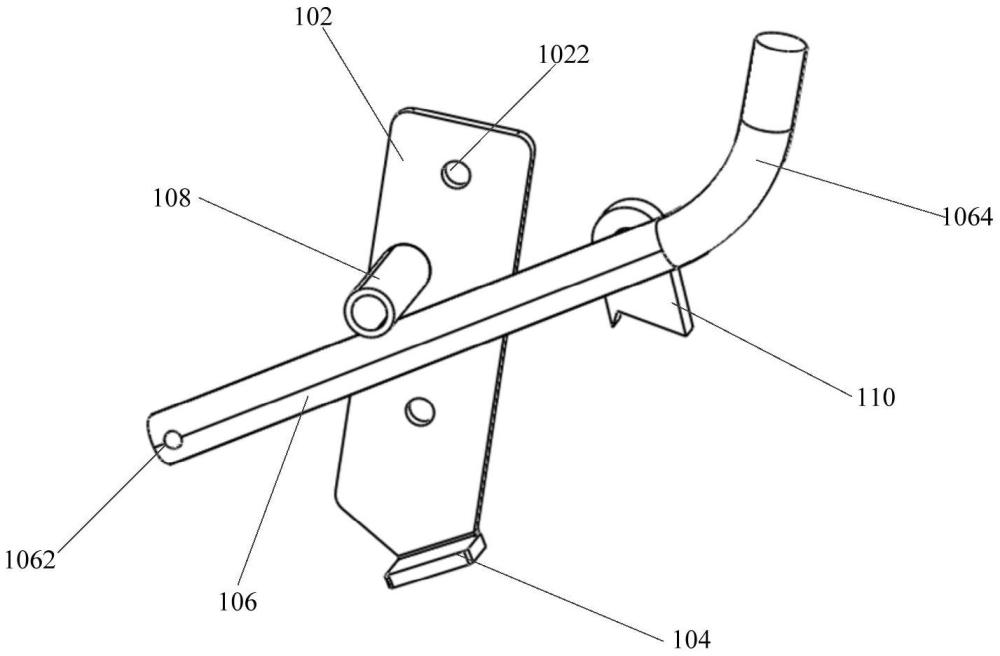

3、為了實現上述目的，本實用新型的技術方案提供了一種清掃刷提升輔助結構，包括：固定板，所述固定板的底端設一體成型的卡合板；活動桿，與所述固定板的中間區域通過轉軸連接；活動卡合件，通過垂直設置于所述活動桿上的連接桿與所述活動桿活動連接，所述連接桿與所述轉軸在所述活動桿上間隔且平行設置，所述活動卡合件的一端部設l型缺口，以實現與所述固定板上的卡合板之間的卡合固定和移動分開。

4、優選地，所述固定板的底部為等腰三角形且頂角處于最下方，頂角的角度為120°，所述卡合板連接到等腰三角形的一腰邊上，且與所述固定板相垂直，在所述活動卡合件與所述卡合板卡合固定時，其l型缺口的短邊卡合在所述卡合板較低的一端。

5、優選地，所述活動桿的一端設置連接孔，以通過鉸鏈結構連接清掃刷支架，所述活動桿的另一端設置手柄，在所述活動卡合件與所述卡合板卡合固定時，所述連接孔處于較高處，所述手柄處于較低處，清掃刷被提升，在所述活動卡合件與所述卡合板分開時，所述連接孔處于較低處，所述手柄處于較高處，清掃刷被下放。

6、優選地，所述活動卡合件的l型缺口較長一邊與活動卡合件側邊的夾角為60°；所述活動卡合件的l型缺口較短一邊與活動卡合件側邊的夾角為30°。

7、優選地，所述卡合板的長度為24mm，厚度為4mm；所述活動卡合件的另一端部為半圓形，所述l型缺口較短一邊的長度為5mm。

8、優選地，所述活動卡合件的l型缺口較長一邊的長度小于所述卡合板的長度；所述活動卡合件的較長側邊的長度大于所述卡合板的長度，所述活動卡合件的較短側邊的長度小于所述卡合板的長度。

9、優選地，所述固定板上設置安裝孔，以通過固定件固定安裝在車架上。

10、本實用新型的技術方案還提供了一種小型環衛車，包括上述技術方案中任一項的清掃刷提升輔助結構。

11、本實用新型提出的一種清掃刷提升輔助結構及小型環衛車具有以下有益技術效果：

12、(1)本實用新型提出的一種清掃刷提升輔助結構的結構簡單、可靠，操作便利，而且較為省力。

13、(2)本實用新型提出的一種清掃刷提升輔助結構中的活動卡合件是可以相對活動桿進行轉動的，利用其l型缺口等特設結構，在使用較小力的情況下，就能夠卡合到卡合板上，也能反向轉動實現移動分開，非常省力，提高了清掃刷提升下放的便利性。

14、(3)本實用新型提出的一種清掃刷提升輔助結構中卡合板連接在固定板底部等腰三角形部分的一腰邊上，且與固定板相垂直，這樣更便于活動卡合件與其之間的相對卡合。向下掰動手柄，活動卡合件的較短側邊沿著卡合板自上向下傾斜滑動，直至l型缺口卡在卡合板的底端，實現清掃刷的提升固定。繼續向下掰動手柄，活塞卡合件轉動，其較長側邊與卡合板接觸，松開手柄，在清掃刷重力作用下，手柄上升，活動卡合件較長側邊沿著卡合板自下向上傾斜滑動，實現清掃刷的下放，非常省力，進一步提高了清掃刷提升下放的便利性。

15、本實用新型的附加方面和優點將在下面的描述部分中給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種清掃刷提升輔助結構，其特征在于，包括：固定板，所述固定板的底端設一體成型的卡合板；活動桿，與所述固定板的中間區域通過轉軸連接；活動卡合件，通過垂直設置于所述活動桿上的連接桿與所述活動桿活動連接，所述連接桿與所述轉軸在所述活動桿上間隔且平行設置，所述活動卡合件的一端部設l型缺口，以實現與所述固定板上的卡合板之間的卡合固定和移動分開。

2.根據權利要求1所述的清掃刷提升輔助結構，其特征在于，所述固定板的底部為等腰三角形且頂角處于最下方，頂角的角度為120°，所述卡合板連接到等腰三角形的一腰邊上，且與所述固定板相垂直，在所述活動卡合件與所述卡合板卡合固定時，其l型缺口的短邊卡合在所述卡合板較低的一端。

3.根據權利要求1所述的清掃刷提升輔助結構，其特征在于，所述活動桿的一端設置連接孔，以通過鉸鏈結構連接清掃刷支架，所述活動桿的另一端設置手柄，在所述活動卡合件與所述卡合板卡合固定時，所述連接孔處于較高處，所述手柄處于較低處，清掃刷被提升，在所述活動卡合件與所述卡合板分開時，所述連接孔處于較低處，所述手柄處于較高處，清掃刷被下放。

4.根據權利要求1至3中任一項所述的清掃刷提升輔助結構，其特征在于，

5.根據權利要求4所述的清掃刷提升輔助結構，其特征在于，

6.根據權利要求5所述的清掃刷提升輔助結構，其特征在于，

7.根據權利要求6所述的清掃刷提升輔助結構，其特征在于，

8.一種小型環衛車，其特征在于，包括上述權利要求1至7中任一項所述的清掃刷提升輔助結構。

技術總結
本技術涉及小型環衛車配件技術領域，提供了一種清掃刷提升輔助結構及小型環衛車，包括：固定板，所述固定板的底端設一體成型的卡合板；活動桿，與所述固定板的中間區域通過轉軸連接；活動卡合件，通過垂直設置于所述活動桿上的連接桿與所述活動桿活動連接，所述連接桿與所述轉軸在所述活動桿上間隔且平行設置，所述活動卡合件的一端部設L型缺口，以實現與所述固定板上的卡合板之間的卡合固定和移動分開。通過本技術的技術方案，活動卡合件可以相對活動桿進行轉動的，利用其L型缺口等特設結構，在使用較小力的情況下，就能夠卡合到卡合板上，也能反向轉動實現移動分開，非常省力，提高了清掃刷提升下放的便利性。

技術研發人員：劉鵬,劉鯤,路偉華,朱黎明
受保護的技術使用者：濱州市濱環城市保潔有限公司
技術研發日：20240726
技術公布日：2025/4/28
