本實用新型涉及一種自動切割機，更具體地說，它涉及一種自動切割設備。

背景技術：

目前在擠塑生產過程中，需要將擠塑擠出的材料進行裁切，因此，在擠塑機的下游，經常會安裝自動切割設備，對擠塑機擠出的產品進行裁切，將其裁剪成客戶需要的長度，現有的自動切割設備，主要包括工作臺，在工作臺靠近擠塑機的出口的一端安裝有切割機，從擠塑機內擠出的產品輸送到供工作臺上，到達一定長度之后，切割機對產品進行切割，將其切割成需要的長度的。

公告號為CN204263243U的實用新型提供了一種擠塑型材的定位切割裝置，可以顯著提高產品在切割過程中的長度，控制精度，提高產品的合格率。

但是在實際使用中，為了節約運輸成本，產品的裁切長度一般較長，但是擠塑機的擠塑效率比較低，這樣在達到裁切長度之前，就需要等待較長的時間，這樣就需要工人在切割設備前一直等待以便能夠及時切割，但是在實際生產時，一個工人往往需要同時負責幾臺設備的裁切，經常會出現未能及時裁切的現象，導致產品的裁切長度變長，不僅浪費了材料，還降低了產品質量。

技術實現要素：

針對現有技術的不足，本實用新型的目的是提供一種自動切割設備，可以提醒工作人員對產品進行裁切進而保證產品質量。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種自動切割設備，包括工作臺以及設置在工作臺端部的對產品進行裁切的裁切裝置，所述工作臺遠離裁切裝置的一端設有用于檢測產品長度的檢測部件，所述工作臺上還設有根據檢測部件的結果發出提示信號的提示部件。

通過采用上述技術方案：當產品的長度達到需要裁切的長度之后，檢測部件發出信號給提示部件，提示部件發出信號，提示工作人員進行裁切，提示部件與裁切部件配合，在產品達到預定裁切長度之后，可以自動報警，提示工作人員進行裁切，避免出現沒有及時裁切導致產品過長的現象，保證了產品質量。

較佳的，所述檢測部件包括沿工作臺長度方向滑移設置在工作臺上的行程開關。

通過采用上述技術方案：當前進的產品觸碰到行程開關的時候，行程開關閉合，向控制電路內輸入信號，控制電路控制提示部件發出提示信號。

較佳的，所述檢測部件包括沿工作臺長度方向滑移設置在工作臺上的光學傳感器。

通過采用上述技術方案：采用光學傳感作為檢測部件，靈敏度高，檢測準確，并且使用壽命長，但是缺點就是成本較行程開關高。

較佳的，所述提示部件包括報警燈，所述報警燈與檢測部件之間通過控制電路連接。

通過采用上述技術方案：選用報警燈作為提示部件，因為報警燈控制電路簡單，易于安裝，提示效果好。

較佳的，所述工作臺上沿工作臺長度方向設有橫桿，所述橫桿上滑移設有滑塊，所述檢測部件固定在滑塊上。

通過采用上述技術方案：橫桿以及滑塊，在滑動滑塊時，即可帶動檢測部件一起運動，實現檢測部件位置的調節，可以適應不同長度的產品的提示，提高了設備的適應性。

較佳的，所述裁切裝置包括設置在工作臺上的切割機。

通過采用上述技術方案：切割機可以對產品進行裁切，切割機可以直接購買得到，只需要安裝即可使用，并且操作簡單，工人上手快，切割效率高，可以有效的提高生產效率，降低成本。

較佳的，所述工作臺上位于切割機的兩端設有用于壓緊產品的壓緊部件。

通過采用上述技術方案：壓緊部件在裁切時，可以將產品壓緊在工作臺上，這樣在裁切時，人手可以遠離切割機的刀片，不僅提高了設備的安全性，而且壓緊之后，可以保證裁切效果。

較佳的，所述壓緊部件包括豎直滑移設置在產品上方的壓塊，所述壓塊底部設有V形槽，所述工作臺上設有驅動壓塊滑動的壓緊氣缸。

通過采用上述技術方案：在裁切時，開啟壓緊氣缸，壓塊下移，壓緊產品，此時即可對產品進行裁切，在壓緊時V形槽的兩側壁與產品抵接，可以增大產品與壓塊的接觸面積，十分好的實現產品的壓緊，此外，設置V形槽，可以增大安置座的接觸面積，十分穩定的實現產品的壓緊，此外，V形槽還可以適應不同直徑的產品的壓緊，提高了設備的適應性。

較佳的，所述行程開關的推桿上連接有能夠與產品端部抵接的彈簧柱。

通過采用上述技術方案：工作時，彈簧柱與產品的端面抵接，由于彈簧柱具有一定的彈性，因此，即使產品繼續向前移動，也不會對彈簧柱以及行程開關造成損傷，延長了行程開關的使用壽命。

較佳的，所述工作臺上設有用于限制產品滑動的限位槽。

通過采用上述技術方案：避免產品在工作臺上滑動時，造成偏移，限位槽沿工作臺的長度方向設置，產品與限位槽的內壁抵接。

綜上所述，本實用新型具有以下有益效果：

1、為了方便定位滑塊位置，在橫桿上沿橫桿長度方向設有刻度。

2、當產品的長度達到需要裁切的長度之后，檢測部件發出信號給提示部件，提示部件發出信號，提示工作人員進行裁切，提示部件與裁切部件配合，在產品達到預定裁切長度之后，可以自動報警，提示工作人員進行裁切，避免出現沒有及時裁切導致產品過長的現象，保證了產品質量。

3、在裁切時，開啟壓緊氣缸，壓塊下移，壓緊產品，此時即可對產品進行裁切，在壓緊時V形槽的兩側壁與產品抵接，可以增大產品與壓塊的接觸面積，十分好的實現產品的壓緊，此外，設置V形槽，可以增大安置座的接觸面積，十分穩定的實現產品的壓緊，此外，V形槽還可以適應不同直徑的產品的壓緊，提高了設備的適應性。

附圖說明

圖1是實施例一的整體結構圖；

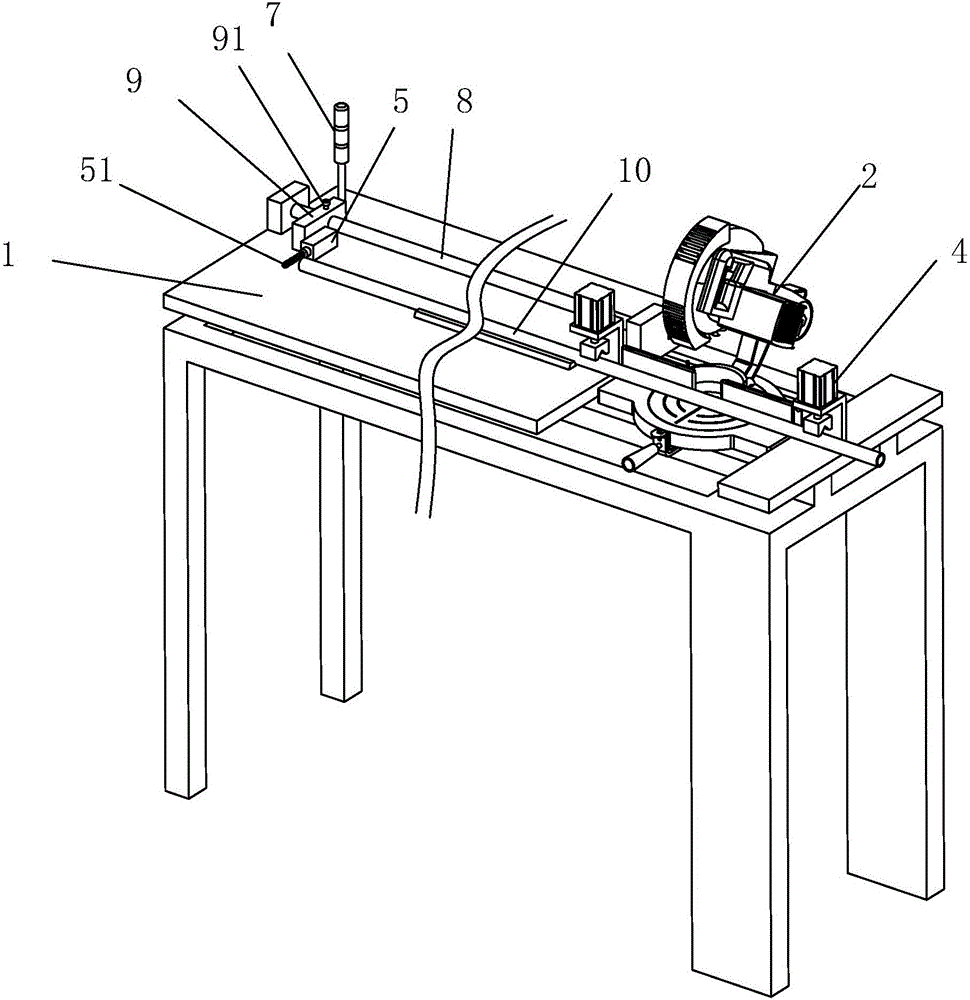

圖2是實施例一的工作狀態圖；

圖3是壓緊部件結構圖；

圖4是實施例二整體結構圖。

圖中：1、工作臺；11、限位槽；2、切割機；3、壓塊；31、V形槽；4、壓緊氣缸；5、行程開關；51、彈簧柱；6、光學傳感器；61、擋板；7、報警燈；8、橫桿；9、滑塊；91、螺釘。

具體實施方式

以下結合附圖1-4對本實用新型作進一步詳細說明。

實施例一：

一種自動切割設備，參照圖1以及圖2，包括工作臺1，工作臺1設置在擠塑機的出料端，工作臺1沿擠塑機的滑移方向滑移設置， 當產品從擠塑機內輸出之后，進入工作臺1并在工作臺1上繼續滑動，在工作臺1上靠近擠塑機的一端設有切割機2，切割機2可以對產品進行裁切，切割機2可以直接購買得到，只需要安裝即可使用，并且操作簡單，工人上手快，切割效率高，可以有效的提高生產效率，降低成本，由于現有的切割機2是開放式的，在裁切時，需要人手壓住產品，在裁切時，十分不方便，因此，在工作臺1上位于切割機2的兩端設有壓緊部件，壓緊部件在裁切時，可以將產品壓緊在工作臺1上，這樣在裁切時，人手可以遠離切割機2的刀片，不僅提高了設備的安全性，而且壓緊之后，可以保證裁切效果，裁切部件包括滑移設置在工作臺1上方的壓塊3，壓塊3在豎直方向上滑移，在工作臺1上設有與壓塊3相連的壓緊氣缸4，壓緊氣缸4驅動壓塊3滑移，在裁切時，開啟壓緊氣缸4，壓塊3下移，壓緊產品，此時即可對產品進行裁切

參照圖3，為了起到更好的壓緊效果，在壓塊3的底部設有V形槽31，V形槽31沿產品的長度方向設置，在壓緊時V形槽31的兩側壁與產品抵接，可以增大產品與壓塊3的接觸面積，十分好的實現產品的壓緊，此外，設置V形槽31，可以增大安置座的接觸面積，十分穩定的實現產品的壓緊，此外，V形槽31還可以適應不同直徑的產品的壓緊，提高了設備的適應性。

參照圖2，為了能夠及時提醒工作人員進行裁切，在工作臺1上遠離切割機2的一端設有檢測部件，檢測部件用于檢測產品的長度，當產品的長度達到需要裁切的長度之后，檢測部件發出信號給提示部件，提示部件發出信號，提示工作人員進行裁切，提示部件與裁切部件配合，在產品達到預定裁切長度之后，可以自動報警，提示工作人員進行裁切，避免出現沒有及時裁切導致產品過長的現象，保證了產品質量。

本實施例中，參照圖2，檢測部件選用行程開關5，提示部件選用報警燈7，報警燈7與行程開關5之間通過控制電路連接，當前進的產品觸碰到行程開關5的時候，行程開關5閉合，向控制電路內輸入信號，控制電路控制報警燈7亮起，連接行程開關5與報警燈7之間的控制電路屬于現有技術，因此，在此不再過多贅述。為了能夠進行不同長度的產品的報警，本實施例中，檢測部件是滑移設置在工作臺1上的，將檢測部件沿工作臺1長度方向滑移設置，只需要調節檢測部件的位置，即可實現不同長度的產品的報警，提高了設備的適應性，在工作臺1上沿工作臺1長度方向設有橫桿8，在橫桿8上滑移設有滑塊9，檢測部件設置在滑塊9上，通過設置橫桿8以及滑塊9，在滑動滑塊9時，即可帶動檢測部件一起運動，實現檢測部件位置的調節，在滑塊9上螺紋連接有螺釘91，螺釘91能夠與橫桿8抵接，當檢測部件調節到位之后，只需要轉動螺釘91，螺釘91與橫桿8抵接，即可實現滑塊9的定位，進而可以實現檢測部件的定位，本實施例中行程開關5通過粘接方式固定在滑塊9上，固定方式簡單，固定效果好。為了方便定位滑塊9位置，在橫桿8上沿橫桿8長度方向設有刻度。

參照圖2，由于產品與行程開關5抵接之后，并不是立即裁切，因此，產品仍然會滑動，因此，為了避免產品將行程開關5撞壞，因此，在行程開關5的推桿上設有彈簧柱51，工作時，彈簧柱51與產品的端面抵接，由于彈簧柱51具有一定的彈性，因此，即使產品繼續向前移動，也不會對彈簧柱51以及行程開關5造成損傷，延長了行程開關5的使用壽命。

此外，由于產品在裁切時，有些型號的產品需要的裁切長度較長，為了避免產品在工作臺1上滑動時，造成偏移，在工作臺1上設有限位槽11，限位槽11沿工作臺1的長度方向設置，產品與限位槽11的內壁抵接，設置限位槽11，限位槽11的側壁與產品抵接，限位槽11的橫截面呈V形設置，這樣對不同直徑的產品均能起到限位，提高了設備的適應性。

實施例二：

本實施例中，參照圖4，檢測部件選用光學傳感器6，光學傳感器6固定在滑塊9上，在工作臺1上相對光學傳感器6設有擋板61，用于接收光學傳感器6發出的信號，在使用時，當光學傳感器6發出的光被產品阻擋之后，光學傳感器6發出信號，控制電路控制報警燈7亮起，提示工作人員裁切，采用光學傳感，靈敏度高，檢測準確，并且使用壽命長，但是缺點就是成本較行程開關5高。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
