本發明有關于一種工具收納設備，特別有關于一種工具收納裝置的軌道及工具收納裝置。

背景技術：

1、多種工具通常用于驅動被驅動件，例如螺絲、螺帽等。由于被驅動件的尺寸不同、或公制、英制等不同規格，因此需要準備與各種尺寸或規格的被驅動件相對應的工具。可以理解的是，大量的工具需要按照其大小進行放置和存放，否則在使用或不使用時都會出現無法快速找到所欲工具的困擾。因此，一些相應的儲存架和儲存裝置被開發出來。

2、然而，現有技術中儲存架或儲存裝置僅包括用于可滑動地接合一工具座的單一軌道，且該單一軌道是平行于習知儲存架或儲存裝置的附接側。因此，它的工具儲存容量較小，故需要更多的儲存架或儲存裝置來儲存工具。

3、因此，有必要提供一種新穎且具有進步性的工具收納裝置的軌道及工具收納裝置，以解決上述的問題。

技術實現思路

1、本發明的主要目的在于提供一種工具收納裝置的軌道及工具收納裝置，可收納較多工具且具有較小體積。

2、為達成上述目的，本發明提供一種工具收納裝置的軌道，包括：一長形本體，沿一縱長方向延伸且包括二沿該縱長方向延伸的安裝側，該二安裝側相互傾斜并形成一夾角；及二軌槽，分別設于該二安裝側，各該軌槽包括二沿該縱長方向延伸且相對的凸緣，各該軌槽供一工具座可滑動地組接。

3、作為上述技術方案的優選，較佳的，該夾角介于45.0到150.0度。

4、作為上述技術方案的優選，較佳的，各該軌槽的該二凸緣平行于該縱長方向及該二安裝側。

5、作為上述技術方案的優選，較佳的，另包括一附接槽，該附接槽設于該長形本體的一附接側，該二安裝側及該附接側彼此鄰接使得該長形本體呈三角形結構。

6、作為上述技術方案的優選，較佳的，該附接槽包括二沿該縱長方向延伸的凸緣，該附接槽的該二凸緣朝相對延伸且沿平行該縱長方向的方向延伸。

7、作為上述技術方案的優選，較佳的，另包括多個角部，一該角部一體連接于該二軌槽的凸緣之間，一該角部一體連接于一該軌槽的一該凸緣與該附接槽的一該凸緣之間，一該角部一體連接于另一該軌槽的一該凸緣與該附接槽的另一該凸緣之間，該附接槽的該二凸緣在該附接側齊平于二該角部。

8、作為上述技術方案的優選，較佳的，該附接槽的各該凸緣與一該角部之間形成一角槽。

9、作為上述技術方案的優選，較佳的，至少一該軌槽的一底部包括一沿該縱長方向延伸的長形凸肋，該長形凸肋寬于各該軌槽的各該凸緣。

10、作為上述技術方案的優選，較佳的，該長形凸肋包括一長形凹槽。

11、作為上述技術方案的優選，較佳的，該長形本體另包括二端口，二蓋件插設于該二端口且分別封閉該二端口。

12、作為上述技術方案的優選，較佳的，該長形本體另包括多個結合孔，各該蓋件包括一可釋放地扣接于一該結合孔的扣凸。

13、作為上述技術方案的優選，較佳的，各該蓋件包括一穿孔，該穿孔供一緊固件穿設。

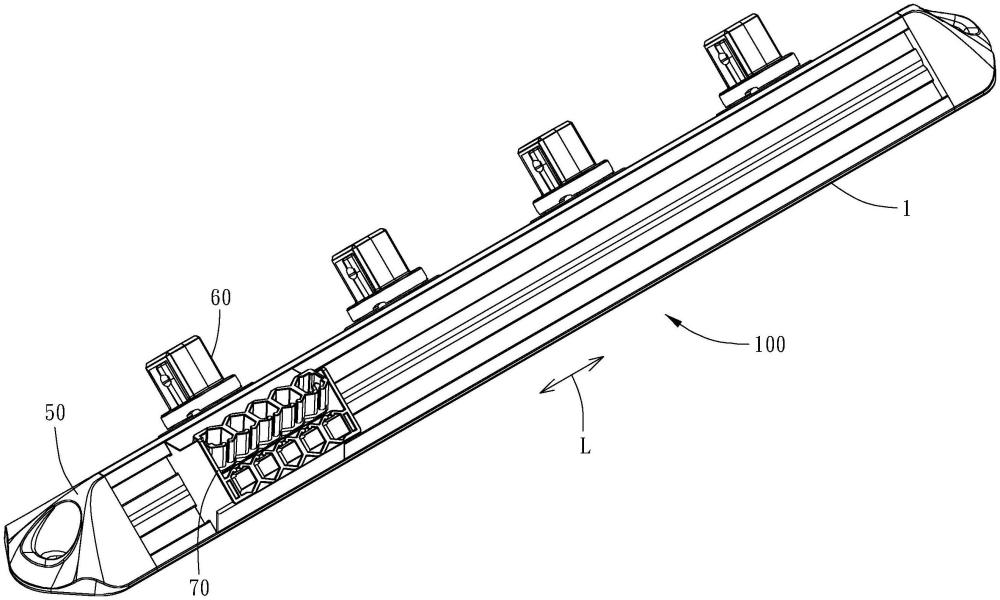

14、為達成上述目的，本發明另提供一種工具收納裝置，包括一如上所述的工具收納裝置的軌道、以及一滑設于一該軌槽中的工具座。

15、作為上述技術方案的優選，較佳的，該工具座包括一基部及一工具接頭，該基部滑設于一該軌槽中，該工具接頭可轉動地連接于該基部且供安裝一工具。

技術特征：

1.一種工具收納裝置的軌道，其特征在于，包括：

2.根據權利要求1所述的工具收納裝置的軌道，其特征在于，該夾角介于45.0到150.0度。

3.根據權利要求1所述的工具收納裝置的軌道，其特征在于，各該軌槽的該二凸緣平行于該縱長方向及該二安裝側。

4.根據權利要求3所述的工具收納裝置的軌道，其特征在于，另包括一附接槽，該附接槽設于該長形本體的一附接側，該二安裝側及該附接側彼此鄰接使得該長形本體呈三角形結構。

5.根據權利要求4所述的工具收納裝置的軌道，其特征在于，該附接槽包括二沿該縱長方向延伸的凸緣，該附接槽的該二凸緣朝相對延伸且沿平行該縱長方向的方向延伸。

6.根據權利要求5所述的工具收納裝置的軌道，其特征在于，另包括多個角部，一該角部一體連接于該二軌槽的凸緣之間，一該角部一體連接于一該軌槽的一該凸緣與該附接槽的一該凸緣之間，一該角部一體連接于另一該軌槽的一該凸緣與該附接槽的另一該凸緣之間，該附接槽的該二凸緣在該附接側齊平于二該角部。

7.根據權利要求6所述的工具收納裝置的軌道，其特征在于，該附接槽的各該凸緣與一該角部之間形成一角槽。

8.根據權利要求1所述的工具收納裝置的軌道，其特征在于，至少一該軌槽的一底部包括一沿該縱長方向延伸的長形凸肋，該長形凸肋寬于各該軌槽的各該凸緣。

9.根據權利要求8所述的工具收納裝置的軌道，其特征在于，該長形凸肋包括一長形凹槽。

10.根據權利要求1所述的工具收納裝置的軌道，其特征在于，該長形本體另包括二端口，二蓋件插設于該二端口且分別封閉該二端口。

11.根據權利要求10所述的工具收納裝置的軌道，其特征在于，該長形本體另包括多個結合孔，各該蓋件包括一可釋放地扣接于一該結合孔的扣凸。

12.根據權利要求10所述的工具收納裝置的軌道，其特征在于，各該蓋件包括一穿孔，該穿孔供一緊固件穿設。

13.一種工具收納裝置，包括一根據權利要求1至12任一項所述的工具收納裝置的軌道、以及一滑設于一該軌槽中的工具座。

14.根據權利要求13所述的工具收納裝置，其特征在于，該工具座包括一基部及一工具接頭，該基部滑設于一該軌槽中，該工具接頭可轉動地連接于該基部且供安裝一工具。

技術總結
本發明提供一種工具收納裝置的軌道及工具收納裝置，該軌道包括：一長形本體，沿一縱長方向延伸且包括二沿該縱長方向延伸的安裝側，該二安裝側相互傾斜并形成一夾角；及二軌槽，分別設于該二安裝側，各該軌槽包括二沿該縱長方向延伸且相對的凸緣，各該軌槽供一工具座可滑動地組接。該工具收納裝置，包括一該軌道、以及一滑設于一該軌槽中的工具座。

技術研發人員：張基財
受保護的技術使用者：久年塑膠有限公司
技術研發日：
技術公布日：2025/4/28
