本技術涉及拆卸工裝，具體為一種反應器落料管盲板拆卸裝置。

背景技術：

1、由于反應器落料管為傾斜設置，使其盲板存在一定傾斜角度且反應器落料管盲板重量較重。

2、現有技術在裝卸反應器落料管盲板時只能依靠兩臺倒鏈及叉車配合進行人力拆除或安裝，在此過程中對操作人員易造成物體打擊、機械傷害和車輛傷害事故，存在較大的安全風險，不利于安全生產，工作效率低。

技術實現思路

1、本實用新型的目的在于提供一種反應器落料管盲板拆卸裝置，操作簡單，使用可靠，省時省力，保證了作業安全。

2、現有技術反應器的落料管向下傾斜設置，落料管法蘭固定連接在落料管上，落料管盲板通過圓周均布的多個緊固件連接在落料管法蘭上，本實用新型一種反應器落料管盲板拆卸裝置包括有移動車，移動車上固定連接有液壓伸縮桿，液壓伸縮桿上部伸出移動車頂面，液壓伸縮桿活塞桿前端伸出移動車頂面，液壓伸縮桿活塞桿前端轉動連接有支撐桿，支撐桿遠離液壓伸縮桿活塞桿的一端固定連接有托板，托板承托在落料管盲板背離落料管法蘭的一側。

3、進一步的，所述的托板包括有圓板和支耳板，支耳板設有兩個，兩個支耳板分別固定連接在圓板的左右兩側，兩個支耳板設置同一直線上，圓板外徑小于落料管盲板上緊固件連接孔的孔距，落料管盲板的緊固件均設在圓板外側，兩個支耳板上均設有螺孔，螺孔上連接有支撐螺桿，支撐螺桿前端伸出螺孔，支撐螺桿伸出螺孔的前端插接在落料管盲板的緊固件連接孔內。

4、進一步的，所述的支撐桿遠離托板的一端設有凹槽，凹槽的兩個側壁上均設有圓弧槽，兩個圓弧槽對稱，所述的液壓伸縮桿活塞桿前設有球頭，球頭夾持在兩個圓弧槽之間。

5、進一步的，所述的凹槽的兩個側壁上均設有通孔ⅱ，兩個通孔ⅱ同軸，兩個通孔ⅱ內連接有緊固件。

6、進一步的，所述的移動車頂部為角鋼焊接形成的矩形框體，矩形框體內部焊接有頂板，矩形框體底面四角處均固定連接有伸縮支腿，每個伸縮支腿遠離矩形框體的底端均固定連接有腳輪。

7、進一步的，所述的移動車頂板上設有通孔ⅰ，移動車頂板頂面上行固定連接有支撐筒，液壓伸縮桿底部連接在支撐筒內，液壓伸縮桿上部伸出通孔ⅰ。

8、進一步的，所述的移動車的矩形框體四周固定連接有側板，兩個對稱的側板上固定連接有把手。

9、本實用新型的有益效果是：本實用新型通過托板和支撐螺桿的設置對落料管盲板形成穩定支撐，從而方便落料管盲板的拆卸，防止落料管盲板拆卸時發生的跳落，保護操作人員的工作安全，有效提高工作效率，降低了勞動強度；通過球頭連接和液壓伸縮桿的設置使本實用新型可以適用于不同高度。不同傾斜角度的落料管盲板，使用靈活方式，適用性強，造價低廉，適合推廣。

技術特征：

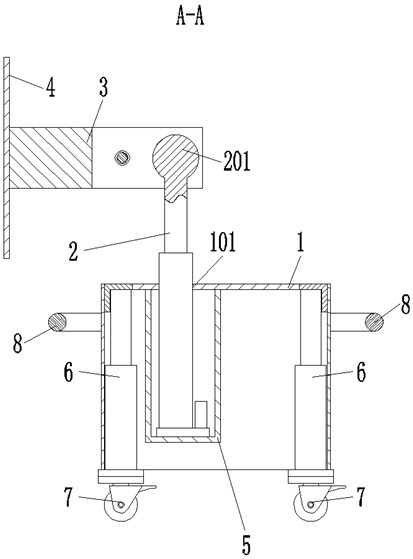

1.一種反應器落料管盲板拆卸裝置，反應器的落料管（9）向下傾斜設置，落料管法蘭（10）固定連接在落料管（9）上，落料管盲板（11）通過圓周均布的多個緊固件連接在落料管法蘭（10）上，其特征在于：包括有移動車（1），移動車（1）上固定連接有液壓伸縮桿（2），液壓伸縮桿（2）上部伸出移動車（1）頂面，液壓伸縮桿（2）活塞桿前端伸出移動車（1）頂面，液壓伸縮桿（2）活塞桿前端轉動連接有支撐桿（3），支撐桿（3）遠離液壓伸縮桿（2）活塞桿的一端固定連接有托板（4），托板（4）承托在落料管盲板（11）背離落料管法蘭（10）的一側；所述的托板（4）包括有圓板（401）和支耳板（402），支耳板（402）設有兩個，兩個支耳板（402）分別固定連接在圓板（401）的左右兩側，兩個支耳板（402）設置同一直線上，圓板（401）外徑小于落料管盲板（11）上緊固件連接孔的孔距，落料管盲板（11）的緊固件均設在圓板（401）外側，兩個支耳板（402）上均設有螺孔（403），螺孔（403）上連接有支撐螺桿（12），支撐螺桿（12）前端伸出螺孔（403），支撐螺桿（12）伸出螺孔（403）的前端插接在落料管盲板（11）的緊固件連接孔內。

2.根據權利要求1所述的一種反應器落料管盲板拆卸裝置，其特征在于：所述的支撐桿（3）遠離托板（4）的一端設有凹槽（301），凹槽（301）的兩個側壁上均設有圓弧槽（302），兩個圓弧槽（302）對稱，所述的液壓伸縮桿（2）活塞桿前設有球頭（201），球頭（201）夾持在兩個圓弧槽（302）之間。

3.根據權利要求2所述的一種反應器落料管盲板拆卸裝置，其特征在于：所述的凹槽（301）的兩個側壁上均設有通孔ⅱ（303），兩個通孔ⅱ（303）同軸，兩個通孔ⅱ（303）內連接有緊固件。

4.根據權利要求1-3任一項所述的一種反應器落料管盲板拆卸裝置，其特征在于：所述的移動車（1）頂部為角鋼焊接形成的矩形框體，矩形框體內部焊接有頂板，矩形框體底面四角處均固定連接有伸縮支腿（6），每個伸縮支腿（6）遠離矩形框體的底端均固定連接有腳輪（7）。

5.根據權利要求4所述的一種反應器落料管盲板拆卸裝置，其特征在于：所述的移動車（1）頂板上設有通孔ⅰ（101），移動車（1）頂板頂面上行固定連接有支撐筒（5），液壓伸縮桿（2）底部連接在支撐筒（5）內，液壓伸縮桿（2）上部伸出通孔ⅰ（101）。

6.根據權利要求5所述的一種反應器落料管盲板拆卸裝置，其特征在于：所述的移動車（1）的矩形框體四周固定連接有側板，兩個對稱的側板上固定連接有把手（8）。

技術總結
本技術涉及拆卸工裝，具體為一種反應器落料管盲板拆卸裝置，移動車上固定連接有液壓伸縮桿，液壓伸縮桿上部伸出移動車頂面，液壓伸縮桿活塞桿前端伸出移動車頂面，液壓伸縮桿活塞桿前端轉動連接有支撐桿，支撐桿遠離液壓伸縮桿活塞桿的一端固定連接有托板，托板承托在落料管盲板背離落料管法蘭的一側，本技術通過托板和支撐螺桿的設置對落料管盲板形成穩定支撐，從而方便落料管盲板的拆卸，防止落料管盲板拆卸時發生的跳落，保護操作人員的工作安全，有效提高工作效率，降低了勞動強度；通過球頭連接和液壓伸縮桿的設置使本技術可以適用于不同高度。不同傾斜角度的落料管盲板，使用靈活方式，適用性強，造價低廉，適合推廣。

技術研發人員：張志昭,杏炳瑞
受保護的技術使用者：甘肅宏匯能源化工有限公司
技術研發日：20240524
技術公布日：2025/4/28
