本技術涉及分類存放固定螺絲，具體是指一種用于分類存放固定螺絲的收納板。

背景技術：

1、螺絲是一種常見的緊固件，它在各種場合和應用中發揮著重要的作用。pack系統包指的是將多個電芯組合在一起形成的電池包。pack系統包不僅包括電池單元本身，還包括電池管理系統、冷卻系統、結構框架、安全裝置等，它們共同構成了一個完整的電池系統，pack系統包的組裝過程需要用到不同尺寸的螺絲。

2、螺絲收納板可以將不同類型和尺寸的螺絲按照一定的順序排列，方便用戶快速找到所需的螺絲。在進行pack系統包的組裝時，可以有效防止螺絲散亂，保持工作臺面的整潔和有序，可以減少螺絲丟失的風險，尤其是對于小尺寸的螺絲，進而提高電池包組裝工作的效率。

3、在后續使用過程中發現了以下缺點：

4、1、收納螺絲的收納板對螺絲的限制能力有限，使用時可能會造成螺絲從收納板上脫落，只能收納特定大小的螺絲，可能會造成使用空間的浪費；

5、2、收納螺絲的信息通常為刻在收納板主體上，或粘貼在收納板主體上的，不便于對信息進行更換，長期使用后會造成磨損，導致無法識別信息，

6、于是，有鑒于此，針對現有的結構予以研究改良，提出了一種用于分類存放固定螺絲的收納板。

技術實現思路

1、本實用新型要解決的技術問題是螺絲可能會從收納板上脫落，記錄螺絲的信息難以及時更換。

2、為解決上述技術問題，本實用新型所采用的技術方案為：一種用于分類存放固定螺絲的收納板，包括收納板主體及若干第一通孔，若干所述第一通孔設置在收納板主體頂部處，所述收納板主體上設置有夾緊組件，所述夾緊組件包括滑動設置在收納板主體上的若干組夾緊板，固定設置在收納板主體兩側處的螺紋軸，螺紋旋轉設置在兩根螺紋軸上的若干組螺母，所述收納板主體頂部固定設置有與第一通孔相配合的若干磁環片，所述收納板主體上滑動設置有滑動組件，所述滑動組件包括滑動設置在收納板主體上的滑動件及活動設置在滑動件頂部的蓋板。

3、作為本實用新型進一步的方案：每組所述夾緊板上設置有若干第二通孔，若干所述第二通孔與對應的第一通孔對齊。

4、作為本實用新型進一步的方案：所述收納板主體上設置有供若干組夾緊板滑動的第一滑槽，若干所述夾緊板兩側處均設置有供螺紋軸貫穿的第三通孔。

5、作為本實用新型進一步的方案：若干所述螺母均與對應的螺紋軸螺紋旋轉配合，若干組所述螺母對應設置在若干組夾緊板兩側處。

6、作為本實用新型進一步的方案：所述收納板主體兩側處設置有滑條，所述滑動件兩側處設置有與滑條相配合的第二滑槽。

7、作為本實用新型進一步的方案：所述滑動件一側處設置有連接軸，所述蓋板一側與連接軸轉動連接，所述蓋板另一側轉動設置有螺栓，所述滑動件一側設置有供螺栓螺紋旋轉連接的螺紋槽。

8、與現有技術相比，本實用新型有益效果：

9、1、本實用新型通過磁環片和夾緊組件的設置，通過一對夾緊板對位于夾緊板中的螺絲進行夾緊，防止螺絲從收納板主體上脫落，通過磁環片的設置，使得螺絲可快速與對應的第一通孔對齊；

10、2、本實用新型通過滑動組件的設置，將記錄螺絲信息的便條夾在滑動件與蓋板之間，當需要更改信息時，可將蓋板一側抬，方便的取出便條，且滑動件可在收納板主體上滑動，方便對照相應螺絲的信息。

技術特征：

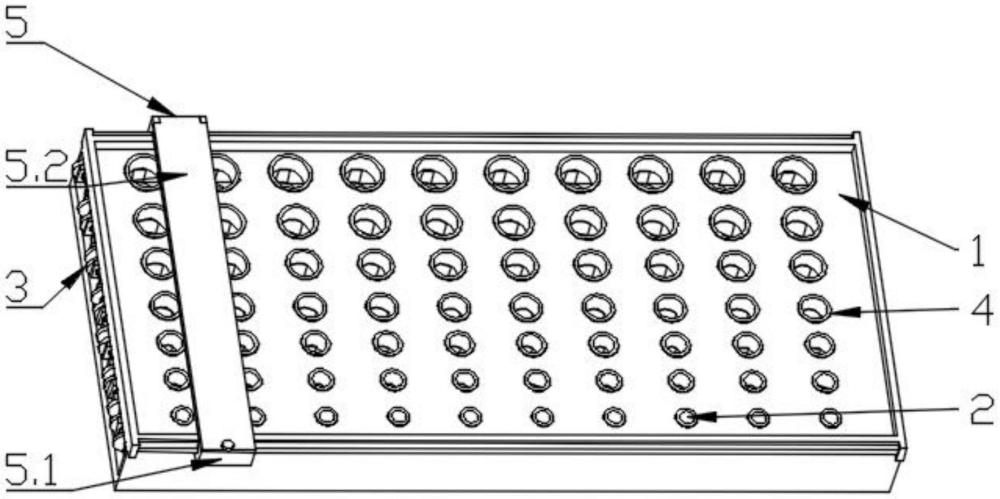

1.一種用于分類存放固定螺絲的收納板，包括收納板主體(1)及若干第一通孔(2)，若干所述第一通孔(2)設置在收納板主體(1)頂部處，其特征在于：

2.根據權利要求1所述的一種用于分類存放固定螺絲的收納板，其特征在于：每組所述夾緊板(3.1)上設置有若干第二通孔，若干所述第二通孔與對應的第一通孔(2)對齊。

3.根據權利要求1所述的一種用于分類存放固定螺絲的收納板，其特征在于：所述收納板主體(1)上設置有供若干組夾緊板(3.1)滑動的第一滑槽，若干所述夾緊板(3.1)兩側處均設置有供螺紋軸(3.2)貫穿的第三通孔。

4.根據權利要求1所述的一種用于分類存放固定螺絲的收納板，其特征在于：若干所述螺母(3.3)均與對應的螺紋軸(3.2)螺紋旋轉配合，若干組所述螺母(3.3)對應設置在若干組夾緊板(3.1)兩側處。

5.根據權利要求4所述的一種用于分類存放固定螺絲的收納板，其特征在于：所述收納板主體(1)兩側處設置有滑條，所述滑動件(5.1)兩側處設置有與滑條相配合的第二滑槽。

6.根據權利要求1所述的一種用于分類存放固定螺絲的收納板，其特征在于：所述滑動件(5.1)一側處設置有連接軸，所述蓋板(5.2)一側與連接軸轉動連接，所述蓋板(5.2)另一側轉動設置有螺栓，所述滑動件(5.1)一側設置有供螺栓螺紋旋轉連接的螺紋槽。

技術總結
本技術涉及分類存放固定螺絲技術領域，具體是指一種用于分類存放固定螺絲的收納板。包括收納板主體及若干第一通孔，若干所述第一通孔設置在收納板主體頂部處，所述收納板主體上設置有夾緊組件，所述夾緊組件包括滑動設置在收納板主體上的若干組夾緊板，固定設置在收納板主體兩側處的螺紋軸，螺紋旋轉設置在兩根螺紋軸上的若干組螺母，所述收納板主體頂部固定設置有與第一通孔相配合的若干磁環片，所述收納板主體上滑動設置有滑動組件，所述滑動組件包括滑動設置在收納板主體上的滑動件及活動設置在滑動件頂部的蓋板。本技術與現有技術相比的優點在于：對螺絲的收納固定更為可靠，可方便的對收納螺絲的信息進行更改。

技術研發人員：彭香君,李勇,徐小明,白科,謝愛亮,查秀芳
受保護的技術使用者：江西安馳新能源科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
